Beschreibung
Geberit, Kreuzstück, Mapress C-Stahl, 90 Grad, DN 100/32, Stahl, verzinkt
Das Geberit Mapress C-Stahl Kreuzstück ermöglicht präzise 90-Grad-Abzweigungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist außen verzinkt und für eine zuverlässige Systemintegration konzipiert.
Montage und Sicherheit
Das Kreuzstück ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung ermöglicht. Die Konstruktion ist als unverpresst undicht definiert, was die Sicherheit während der Installation erhöht. Zum Schutz vor Verunreinigungen sind die Pressmuffen mit transparenten Schutzstopfen versehen. Ab einer Nennweite von DN 65 bis DN 100 ist das Fitting gemäß AGI Arbeitsblatt Q 151 korrosionsgeschützt ausgeführt.
Material und Systembindung
Das aus unlegiertem Stahl (1.0034 E195) gefertigte Kreuzstück ist systemgebunden und für die Kontur M ausgelegt. Die integrierte CIIR-Dichtung unterstützt die Langlebigkeit der Verbindung. Bei der Installation sind die geltenden Verlegerichtlinien des Herstellers zu beachten.

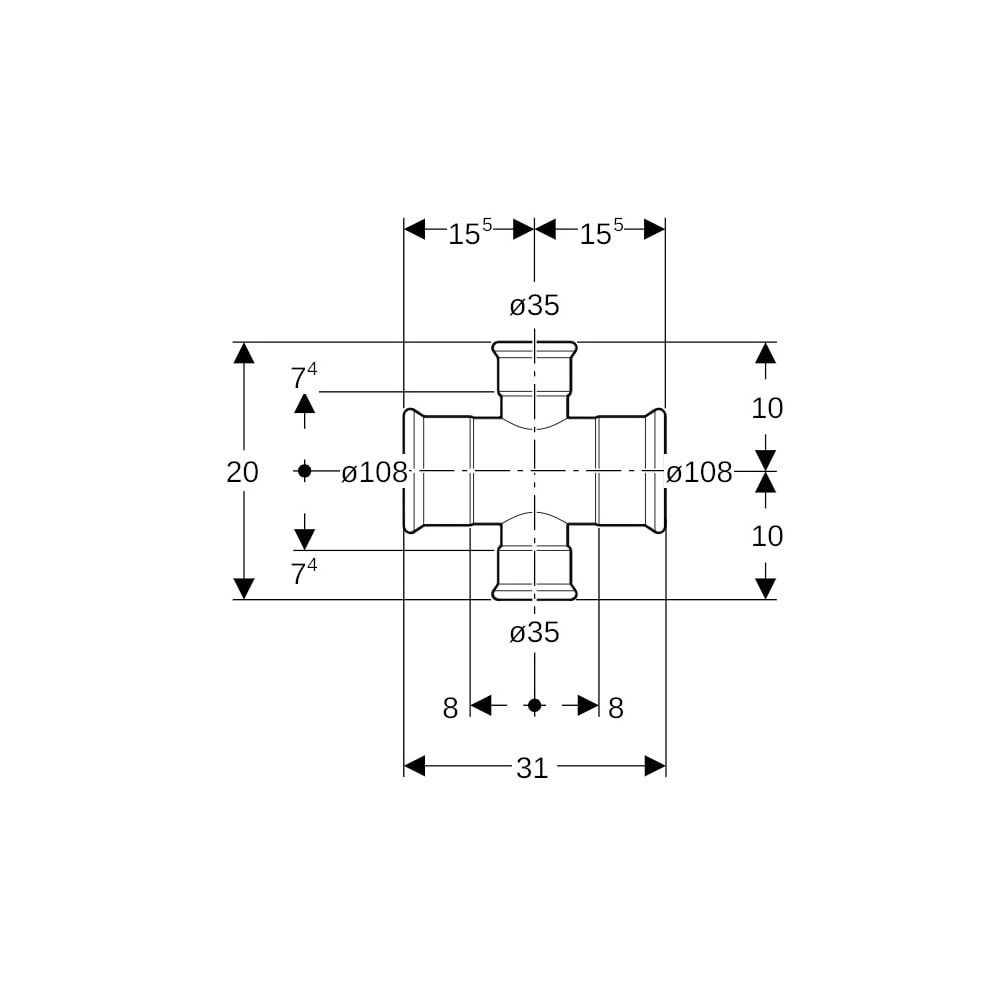

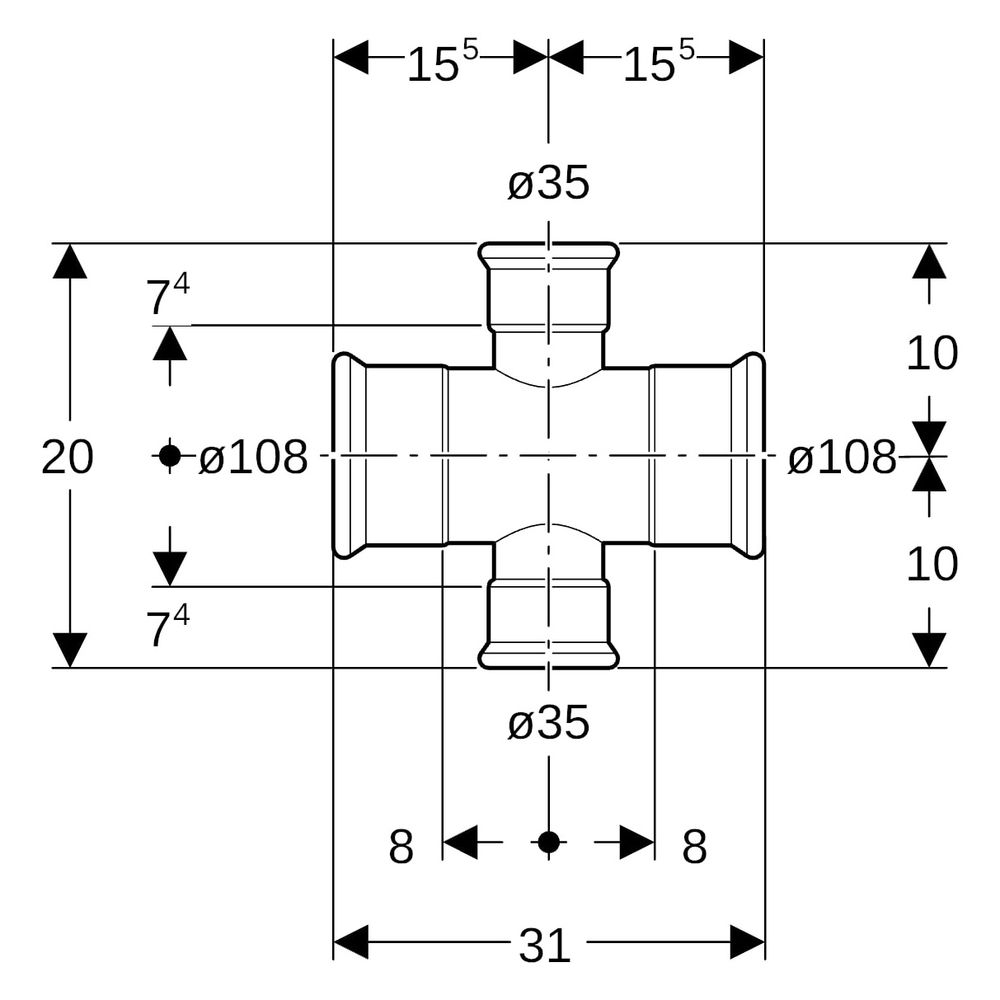

Technische Daten
- Nennweite: DN 100 / 32
- Winkel: 90 °
- Außendurchmesser: 108 mm
- Länge: 31 cm
- Z-Maß: 8 cm
- Werkstoff: Stahl unlegiert 1.0034 E195
- Dichtungsmaterial: CIIR
Dieses Kreuzstück bietet eine robuste Lösung für anspruchsvolle Installationsumgebungen. Durch die Kombination aus verzinktem Stahl, der unverpresst undichten Eigenschaft und dem integrierten Pressindikator stellt das Bauteil eine zuverlässige Komponente für Mapress C-Stahl-Installationen dar.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 21134 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Anschluss 4 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 80 |
| Arbeitslänge Anschluss 2 | 74 |
| Arbeitslänge Anschluss 3 | 80 |
| Arbeitslänge Anschluss 4 | 74 |
| Artikelnummer | GEBERIT-21134 |
| Ausführung | Kreuzstück 90° |
| EAN-13 | 4024723211341 |
| Fließende Ausführung (mit Innenradius) | nein |
| Gewicht | 2,017 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode | M |
| Länge Anschluss 1 | 155 |
| Länge Anschluss 2 | 100 |
| Länge Anschluss 3 | 155 |
| Länge Anschluss 4 | 100 |
| Material Dichtung | CIIR |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | ja |
| Mit thermischer Isolierung | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Nenndurchmesser Anschluss 3 | DN 100 |
| Nenndurchmesser Anschluss 4 | DN 32 |
| Oberflächenbehandlung | unbehandelt |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 108 |
| Rohraußendurchmesser Anschluss 2 | 35 |
| Rohraußendurchmesser Anschluss 3 | 108 |
| Rohraußendurchmesser Anschluss 4 | 35 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff | Stahl |
| Werkstoffgüte | St 34.2 (1.0034) |
| WEEE-Nr. | DE53108643 |
