Beschreibung

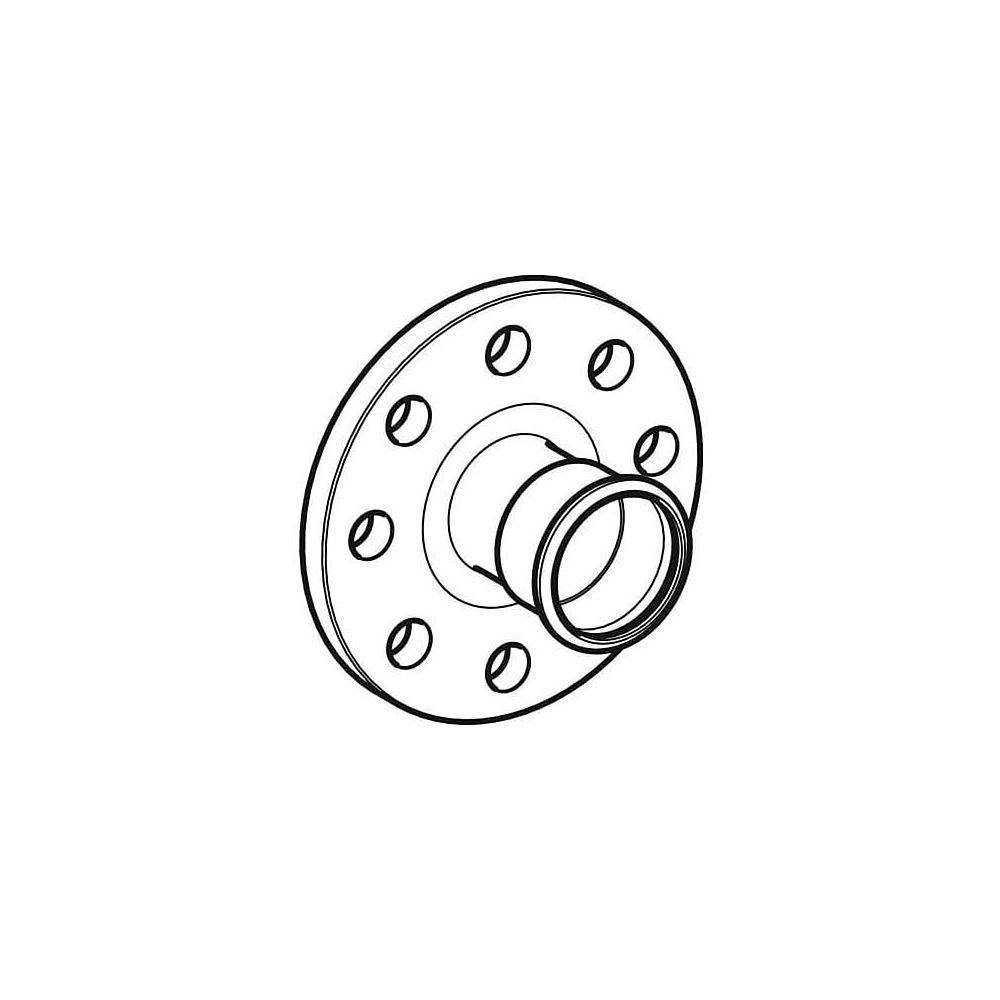

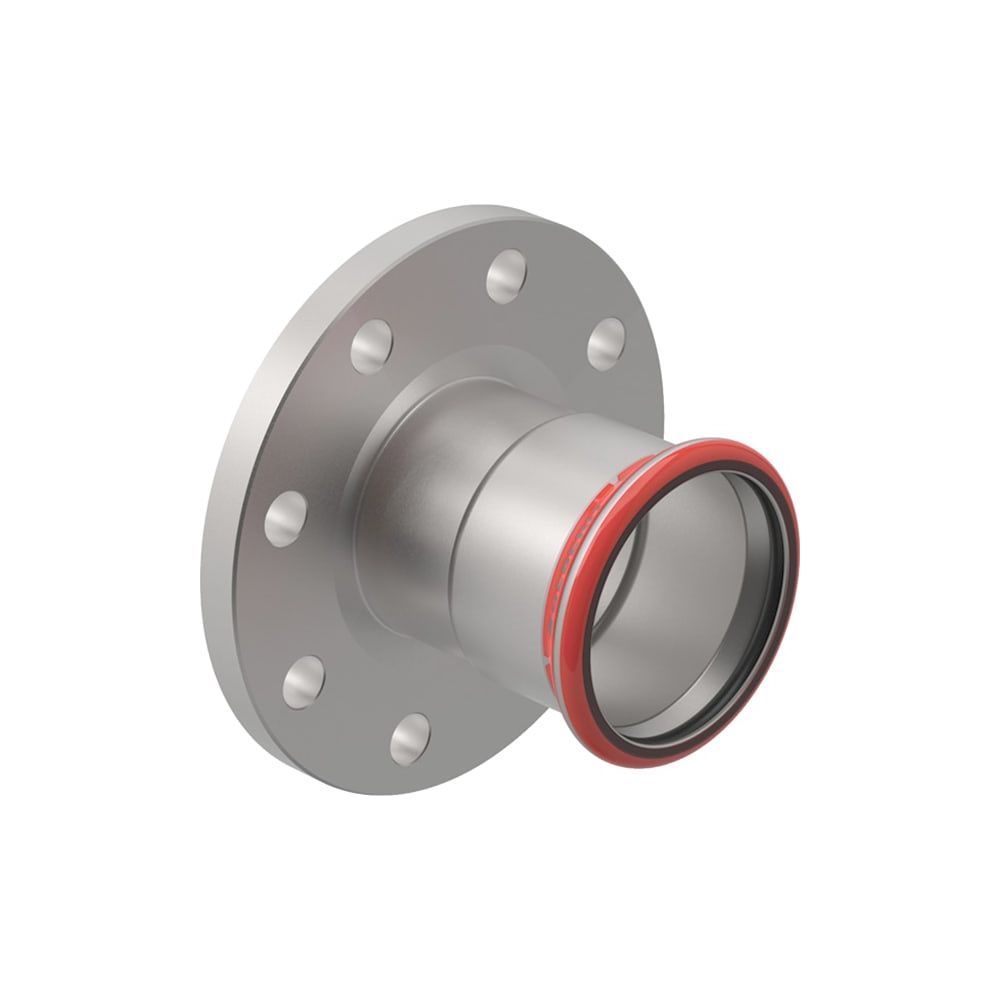

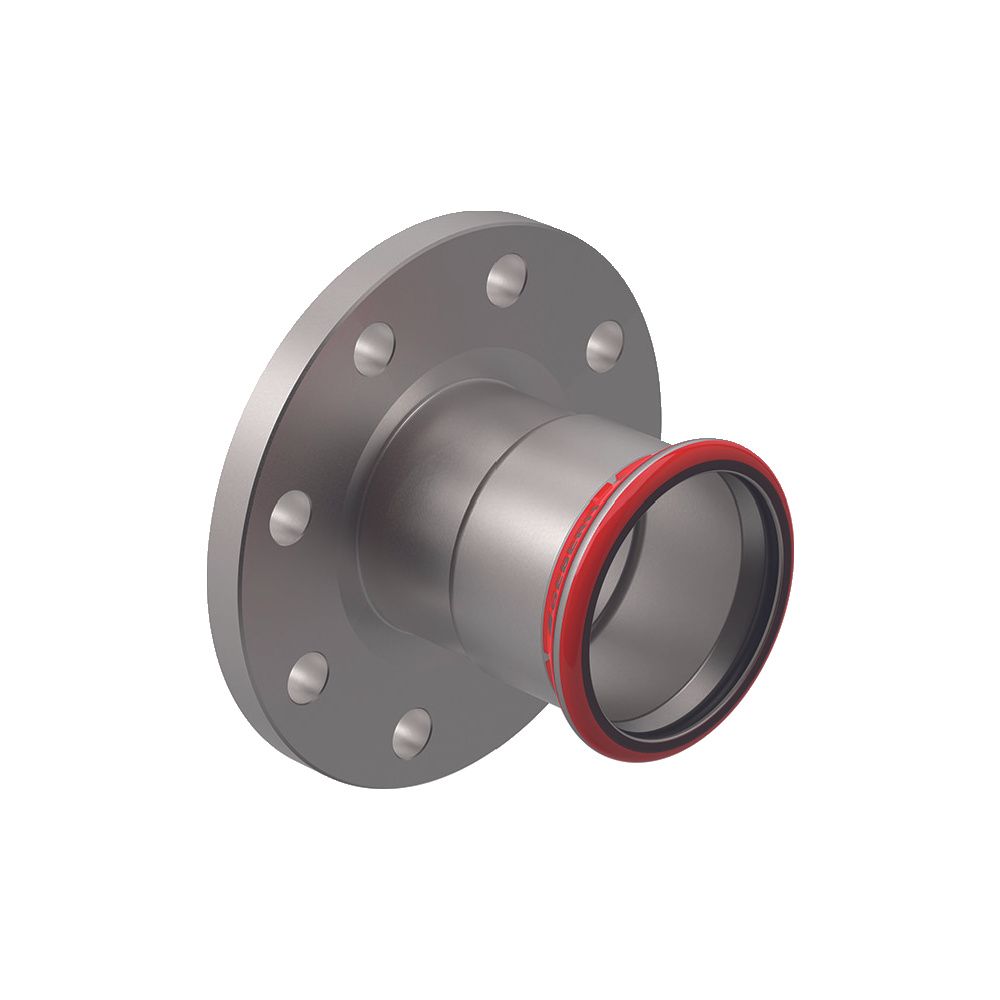

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 88,9mm, DN 80
Dieser Flansch aus unlegiertem C-Stahl ermöglicht eine Verbindung zwischen Presssystemen und Flanschkomponenten in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für einen Nenndurchmesser von DN 80 ausgelegt und verfügt über eine Pressmuffe für Rohre mit einem Außendurchmesser von 88,9 mm.
Zuverlässige Verbindungstechnik
Der aus unlegiertem Stahl 1.0034 (E195) gefertigte Flansch ist für einen Betriebsdruck von PN 10/16 ausgelegt. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet und als unverpresst undicht gekennzeichnet. Die Pressmuffe ist durch einen transparenten Schutzstopfen vor Verschmutzungen gesichert. Die Flanschverbindung entspricht der Form B1 gemäß EN 1092-1 und weist eine erhöhte Dichtleiste auf, wobei die Abdichtung durch einen CIIR-Dichtring sichergestellt wird.
Die Kombination aus der robusten Stahlkonstruktion und der Fertigung nach EN 10305 sorgt für Stabilität in Versorgungssystemen. Mit einem Lochkreisdurchmesser von 160 mm und acht Schraubenlöchern ist der Flansch für standardisierte Verbindungen optimiert. Die galvanisch verzinkte Oberfläche bietet Schutz, während die zugfeste Konstruktion eine sichere Installation ermöglicht.

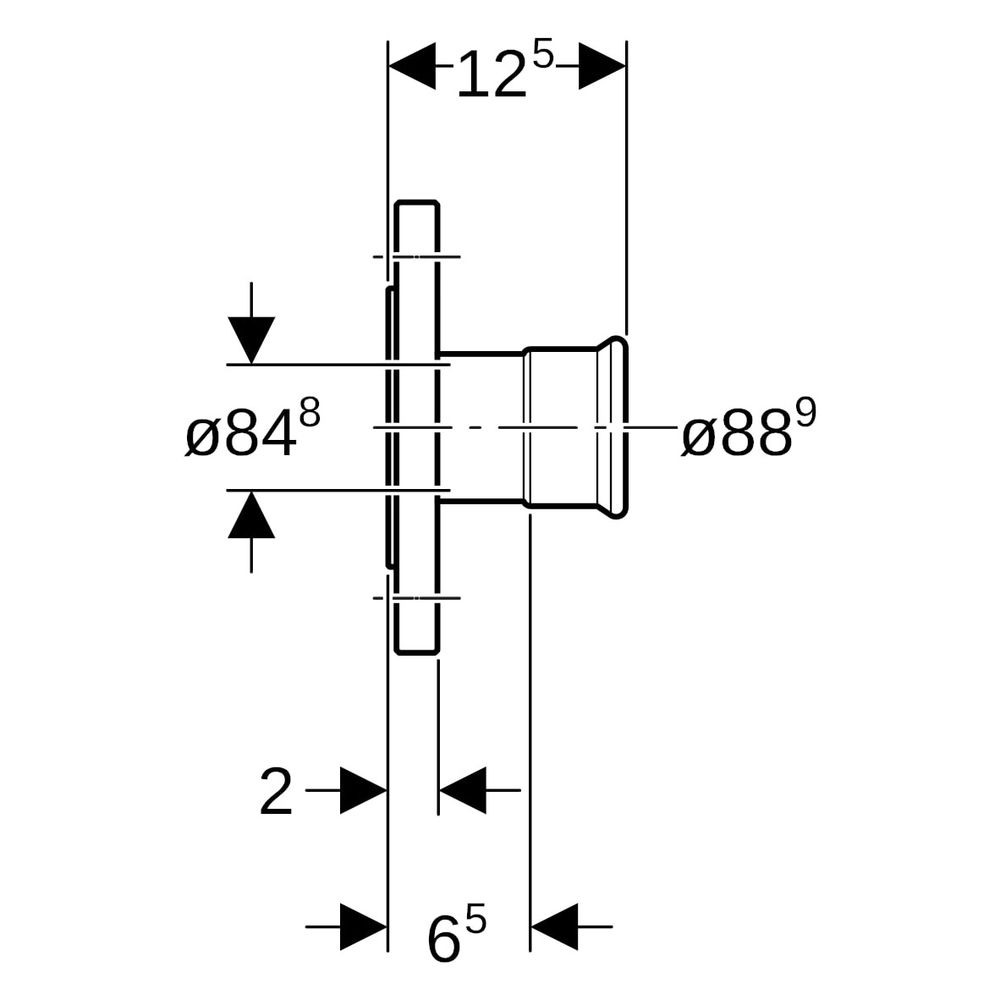

Technische Daten
- Nennweite: DN 80
- Rohraußendurchmesser: 88,9 mm
- Flansch-Lochkreisdurchmesser: 160 mm
- Anzahl Schraubenlöcher: 8 St.
- Werkstoff: Stahl 1.0034 (E195)
- Dichtringmaterial: CIIR
- Druckstufe: PN 10/16
- Gesamtlänge: 12,5 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23760 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 65 |
| Artikelnummer | GEBERIT-23760 |
| EAN-13 | 4024723237600 |
| Form | gerade |
| Gewicht | 4,29 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 125 |
| Länge Anschluss 1 | 105 |
| Länge Anschluss 2 | 20 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Rohraußendurchmesser Anschluss 2 | 200 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
