Geberit Mapress C-Stahl Axialkompensator mit Pressmuffen Außendurchmesser 108mm, Edelstahl

Dieser Axialkompensator aus der Geberit Mapress C-Stahl Serie dient der Aufnahme axialer Längenausdehnungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für einen Betriebsdruck von bis zu 1600 kPa ausgelegt und deckt einen Temperaturbereich von -30 bis +120 °C ab.

Funktion und Material

Der Kompensator verfügt über einen Balg aus Edelstahl und ist mit Pressmuffen für eine sichere Verbindung ausgestattet. Zur Kontrolle der Verpressung ist ein Pressindikator vorhanden, während transparente Schutzstopfen die Pressmuffen vor Verschmutzung bewahren. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine schnelle Überprüfung der Installation ermöglicht. Der Dichtring besteht aus CIIR in der Farbe Schwarz.

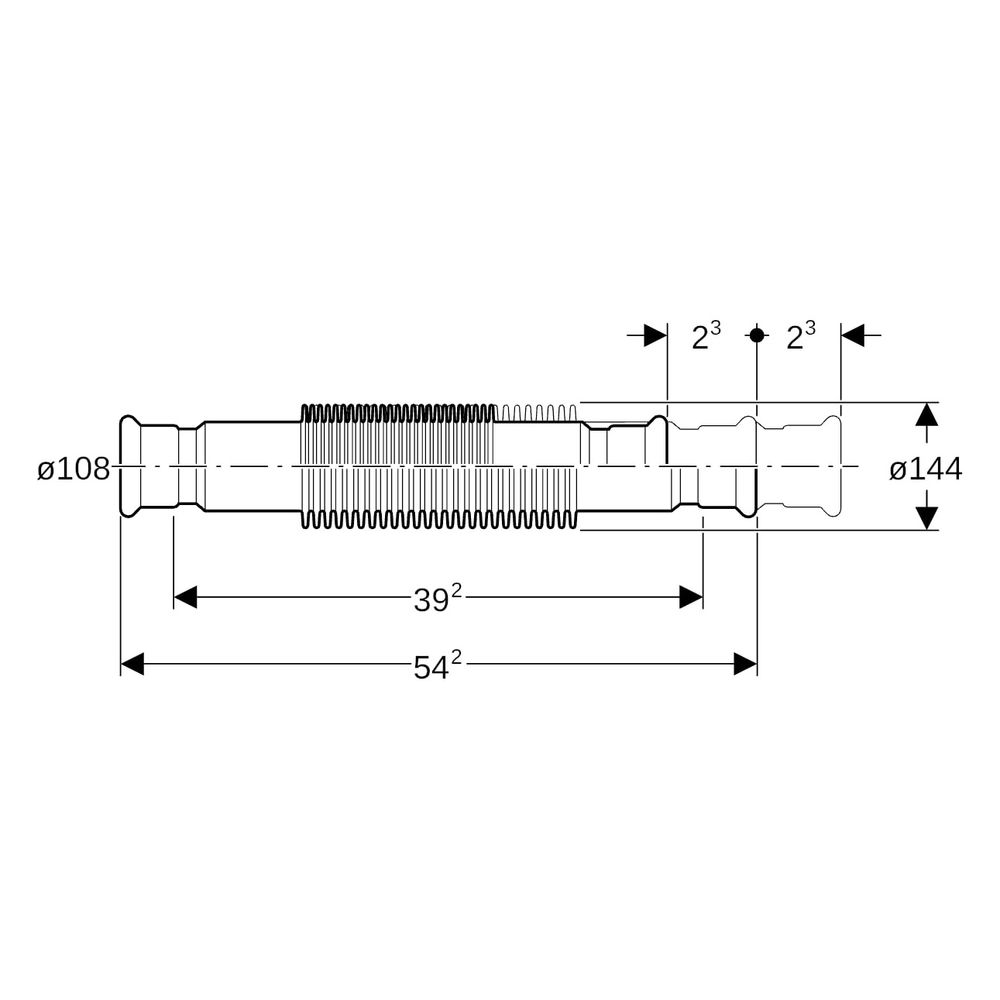

Technische Daten

• Nennweite: DN 100
• Rohraußendurchmesser: 108 mm
• Länge: 54,2 cm
• Axiale Längenausdehnung: 23 mm
• Maximaler Betriebsdruck: 1600 kPa
• Betriebstemperatur: -30 bis +120 °C
• Werkstoff: Stahl unlegiert 1.0034 E195

Durch die robuste Ausführung aus unlegiertem Stahl und den hochwertigen Edelstahlbalg stellt der Kompensator eine zuverlässige Lösung für die Kompensation thermisch bedingter Längenänderungen dar. Mit einem Nenndurchmesser von DN 100 und einer axialen Aufnahmekapazität von 23 mm eignet sich das System ideal für anspruchsvolle Installationsumgebungen, in denen eine präzise Längenanpassung bei Drücken bis 1600 kPa erforderlich ist.
