Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 35mm, DN 32

Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt.

Sichere Verbindungstechnik

Das Bauteil besteht aus unlegiertem Stahl (1.0034 E195). Die Pressmuffe ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung ermöglicht. Die Eigenschaft unverpresst undicht sorgt für zusätzliche Sicherheit bei der Montage, da nicht verpresste Verbindungen bei der Druckprüfung erkannt werden. Ein transparenter Schutzstopfen bewahrt die Pressmuffe vor Verschmutzungen bis zur Installation.

Robuste Konstruktion

Der Flansch entspricht der Form B1 mit erhöhter Dichtleiste. Die Dichtung aus schwarzem CIIR sorgt für eine zuverlässige Abdichtung. Mit einem Außendurchmesser von 35 mm und einer Nennweite von DN 32 ist das Fitting auf gängige Systemanforderungen abgestimmt und verfügt über eine galvanisch verzinkte Oberfläche.

Die Kombination aus Pressverbindung und normgerechtem Flanschanschluss ermöglicht eine effiziente Integration in Rohrleitungssysteme. Durch die Materialwahl und Sicherheitsmerkmale wie den Pressindikator eignet sich das Bauteil für anspruchsvolle Anwendungen. Mit einer Nennweite von DN 32 und einem Außendurchmesser von 35 mm bietet das Fitting eine passgenaue Lösung für druckfeste Verbindungen bis 16 bar.

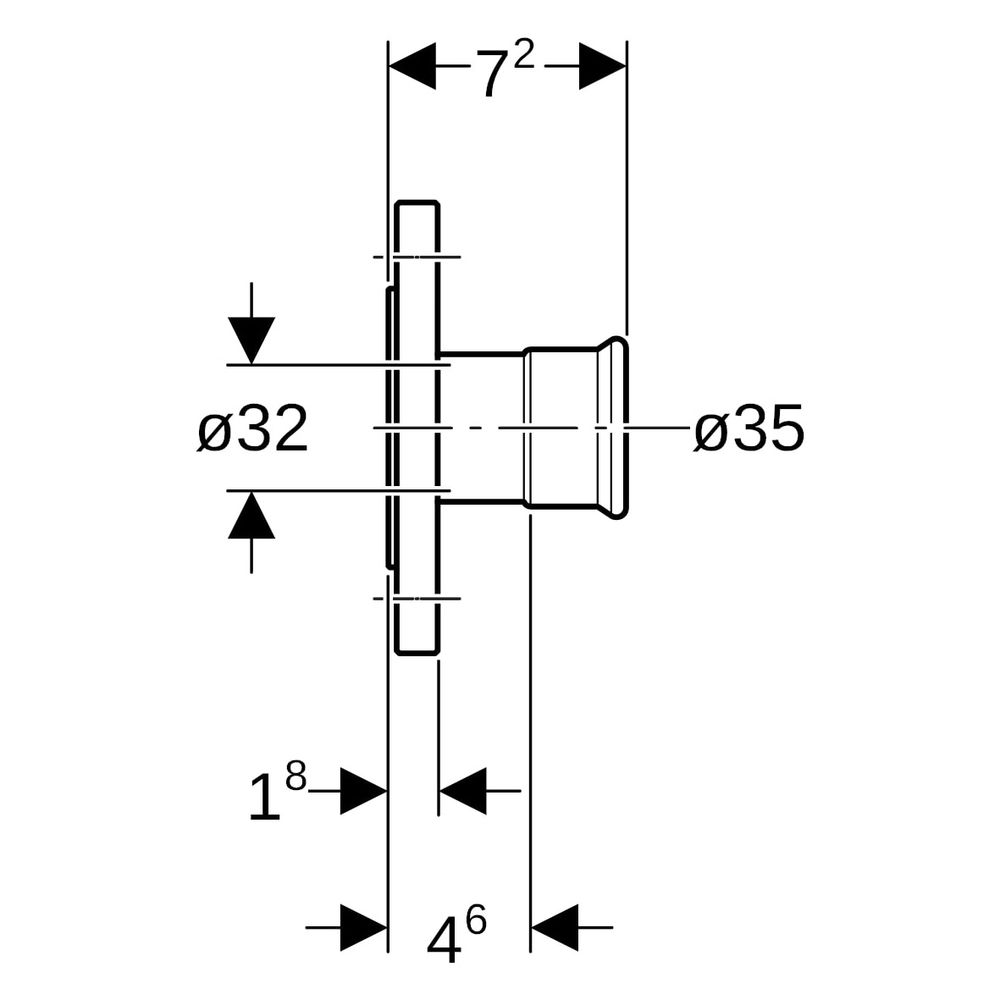

Technische Daten

• Nennweite: DN 32
• Außendurchmesser: 35 mm
• Betriebsdruck: 10/16 bar
• Werkstoff: Stahl 1.0034 E195
• Dichtungsmaterial: CIIR
• Flansch-Lochkreisdurchmesser: 100 mm
• Anzahl Schrauben: 4 St.
• Länge: 7,2 cm
