Beschreibung
Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 28mm, DN 25, Edelstahl
Dieser Flansch aus unlegiertem Stahl dient als Verbindungselement für die Haustechnik, Industrie sowie den Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von PN 6 ausgelegt.
Zuverlässige Verbindungstechnik
Die Komponente verfügt über einen Pressindikator zur Kontrolle der Verpressung. Das System ist im unverpressten Zustand undicht, was eine visuelle Prüfung während der Montage ermöglicht. Der Dichtring besteht aus CIIR, während ein transparenter Schutzstopfen die Pressmuffe bis zur Installation vor Verunreinigungen bewahrt. Die Ausführung entspricht der Form B1 mit erhöhter Dichtleiste.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Nennweite: DN 25
- Außendurchmesser: 28 mm
- Druckstufe: PN 6

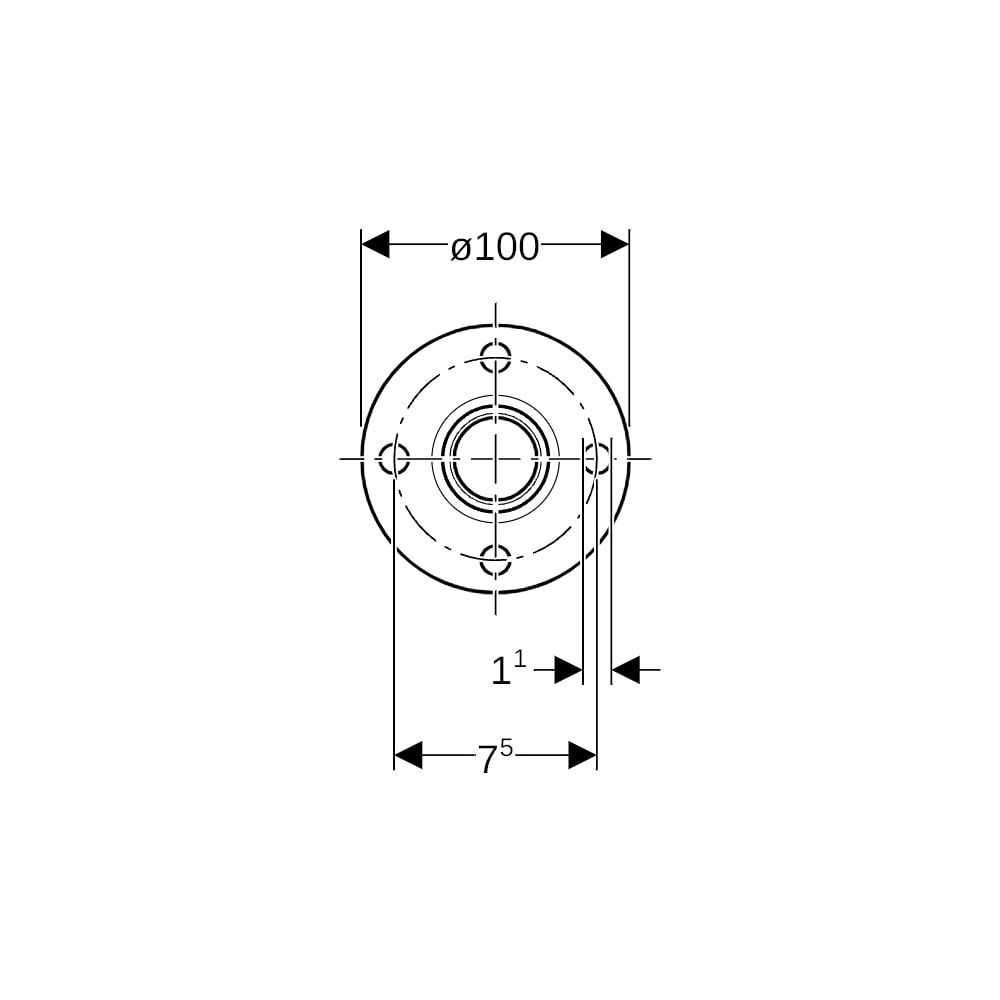

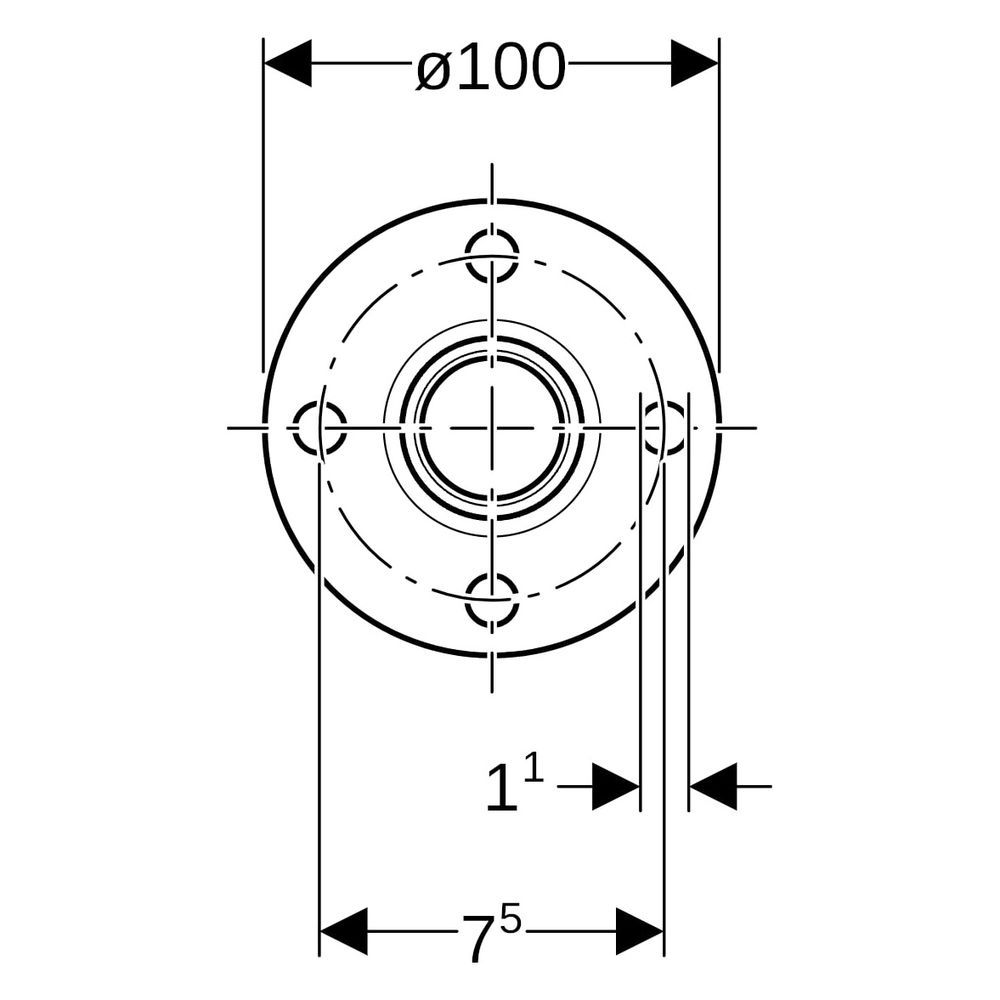

- Flansch-Lochkreisdurchmesser: 75 mm
- Anzahl Schrauben: 4

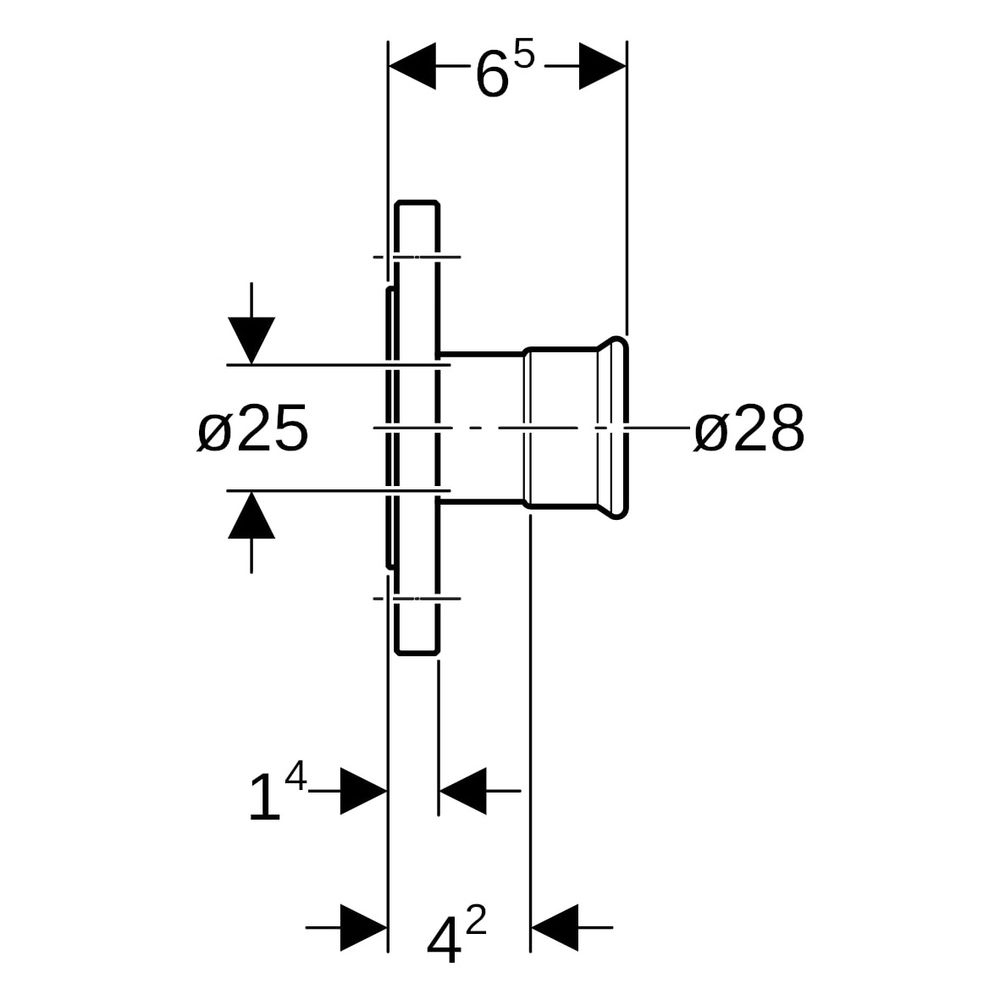

- Länge: 6,5 cm
- Dichtungsmaterial: CIIR
Durch die robuste Konstruktion aus unlegiertem Stahl 1.0034 und die Fertigung nach EN 1092-1 bietet dieser Flansch eine zugfeste Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 28 mm und der bewährten Pressmuffen-Technik ist das Bauteil auf die Anforderungen moderner Versorgungssysteme abgestimmt und ermöglicht eine effiziente Montage.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23745 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 42 |
| Artikelnummer | GEBERIT-23745 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237457 |
| Form | gerade |
| Gewicht | 0,787 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 65 |
| Länge Anschluss 1 | 51 |
| Länge Anschluss 2 | 14 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 28 |
| Rohraußendurchmesser Anschluss 2 | 100 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
