Beschreibung
Geberit Mapress C-Stahl Übergang mit Außengewinde D 88,9mm, R 3", 21724
Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen dem Geberit Mapress System und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.
Verbindungstechnik und Montage
Der Fitting verfügt über eine Pressmuffe mit der Kontur M und ist für eine zugfeste Installation ausgelegt. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Überprüfung der Verbindung während der Montage. Ein Pressindikator dient der visuellen Kontrolle der ordnungsgemäßen Verpressung. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Die Verlegerichtlinien des Herstellers sind bei der Installation zu beachten.
Material und Korrosionsschutz
Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist der Übergang galvanisch verzinkt. Ab einem Durchmesser von DN 65 bis DN 100 ist ein Korrosionsschutz gemäß AGI Arbeitsblatt Q 151 vorgesehen. Die Abdichtung erfolgt über einen CIIR-Dichtring.
Die Kombination aus der robusten Stahllegierung und der präzisen Fertigung sorgt für eine langlebige Installation in Versorgungssystemen. Mit einem Außendurchmesser von 88,9 mm und einem konischen Außengewinde R 3 Zoll bietet der Fitting eine passgenaue Lösung für Rohrleitungssysteme. Die galvanische Verzinkung schützt das Material effektiv vor äußeren Einflüssen.

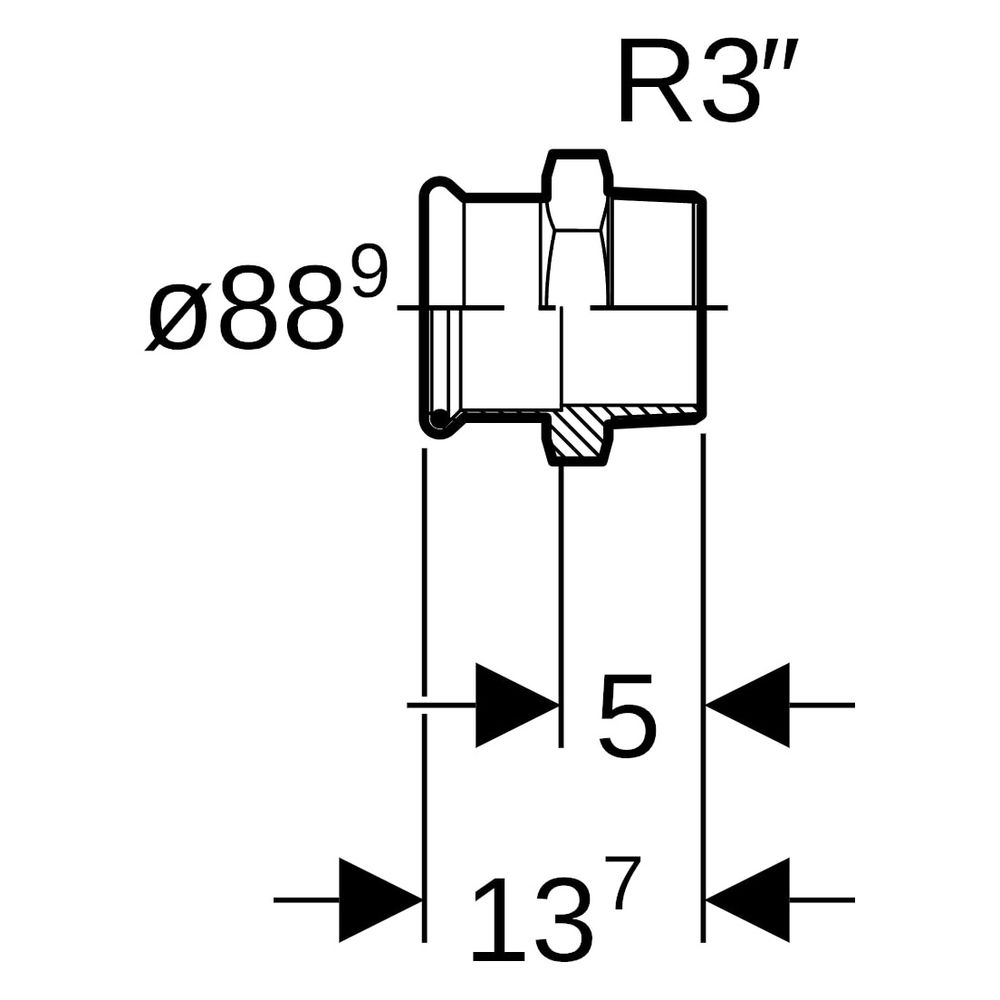

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Nennweite: DN 80
- Außendurchmesser: 88,9 mm
- Außengewinde: R 3 Zoll
- Länge: 137 mm
- Dichtungsmaterial: CIIR
- Konturcode: M
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 21724 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Artikelnummer | GEBERIT-21724 |
| EAN-13 | 4024723217244 |
| Form | gerade |
| Gewicht | 1,224 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 137 |
| Länge Anschluss 1 | 87 |
| Länge Anschluss 2 | 50 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
