Geberit Bogen Mapress C-Stahl 90 Grad, 108mm, Stahl, Edelstahl, 20111

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Systemteil ist für eine zugfeste Verbindung konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen ist mit zwei Pressmuffen ausgestattet, die eine effiziente Montage ermöglichen. Zur Erhöhung der Sicherheit während der Installation verfügt das Bauteil über die Eigenschaft unverpresst undicht, wodurch Fehlverbindungen bei der Druckprüfung erkennbar sind. Ein integrierter Pressindikator unterstützt die korrekte Verarbeitung. Der Dichtring besteht aus CIIR schwarz, was eine Abdichtung sicherstellt. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Material und Korrosionsschutz

Das Fitting besteht aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305 und ist galvanisch verzinkt. Aufgrund der Nennweite von DN 100 ist das Bauteil mit einem Korrosionsschutz gemäß AGI Arbeitsblatt Q 151 ausgestattet, um den Anforderungen in anspruchsvollen Umgebungen gerecht zu werden. Die robuste Konstruktion sorgt für Stabilität im Leitungssystem.

Die präzise gefertigte Komponente mit einem Außendurchmesser von 108 mm ermöglicht eine exakte Richtungsänderung von 90 Grad in C-Stahl-Installationen. Durch die Kombination aus hochwertigem unlegiertem Stahl und der bewährten Pressverbindungstechnik bietet das Bauteil eine langlebige Lösung für professionelle Versorgungssysteme. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt die Funktion des Systems sicher.

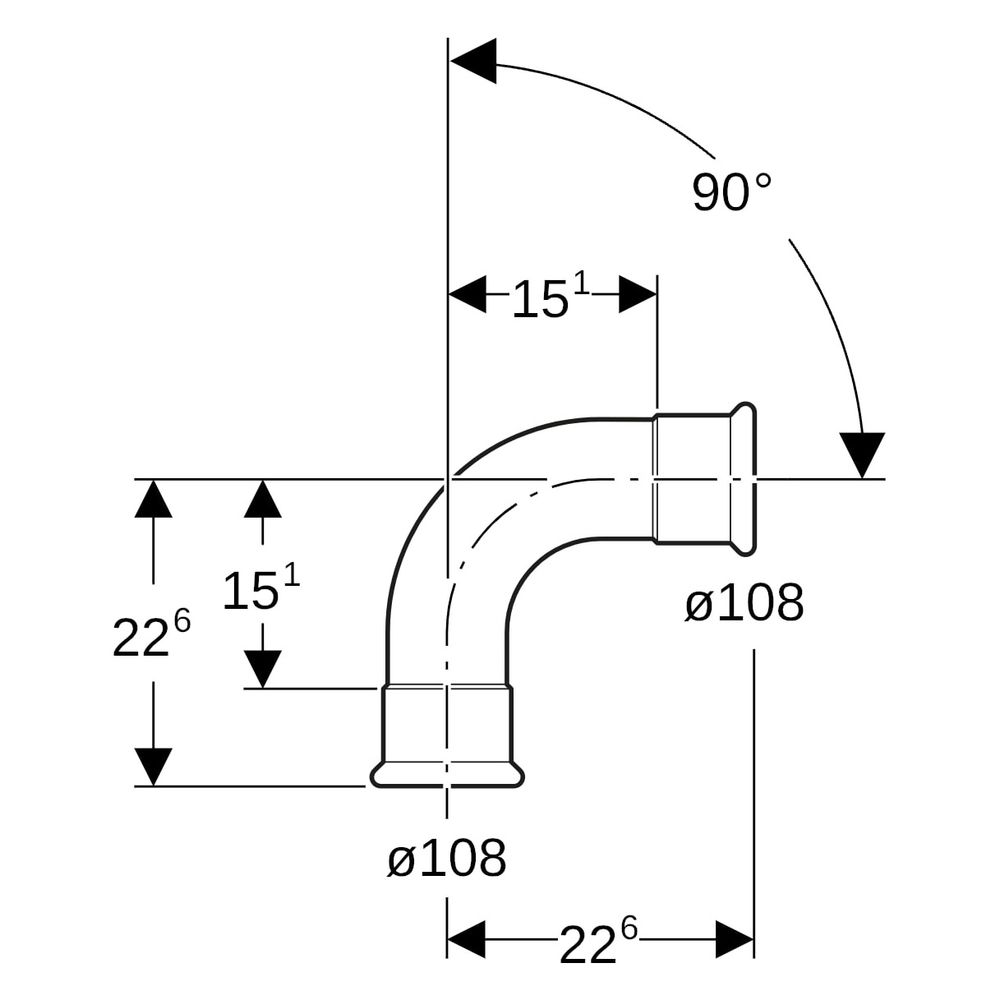

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Nennweite: DN 100
• Außendurchmesser: 108 mm
• Winkel: 90 °
• Länge: 22,6 cm
• Z-Maß: 15,1 cm
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe
