Geberit Mapress C-Stahl Axialkompensator mit Pressmuffen Außendurchmesser 54mm

Der Geberit Mapress Axialkompensator aus unlegiertem C-Stahl dient der gezielten Aufnahme axialer Längenausdehnungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist mit beidseitigen Pressmuffen ausgestattet und für eine zuverlässige Integration in das System ausgelegt.

Funktion und Materialeigenschaften

Der Kompensator verfügt über einen robusten Balg aus Edelstahl. Die Pressmuffen sind mit einem transparenten Schutzstopfen versehen und unterstützen durch den integrierten Pressindikator eine fachgerechte Montage. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Kontrolle der Verbindungsstellen. Die Dichtung besteht aus CIIR in der Farbe Schwarz.

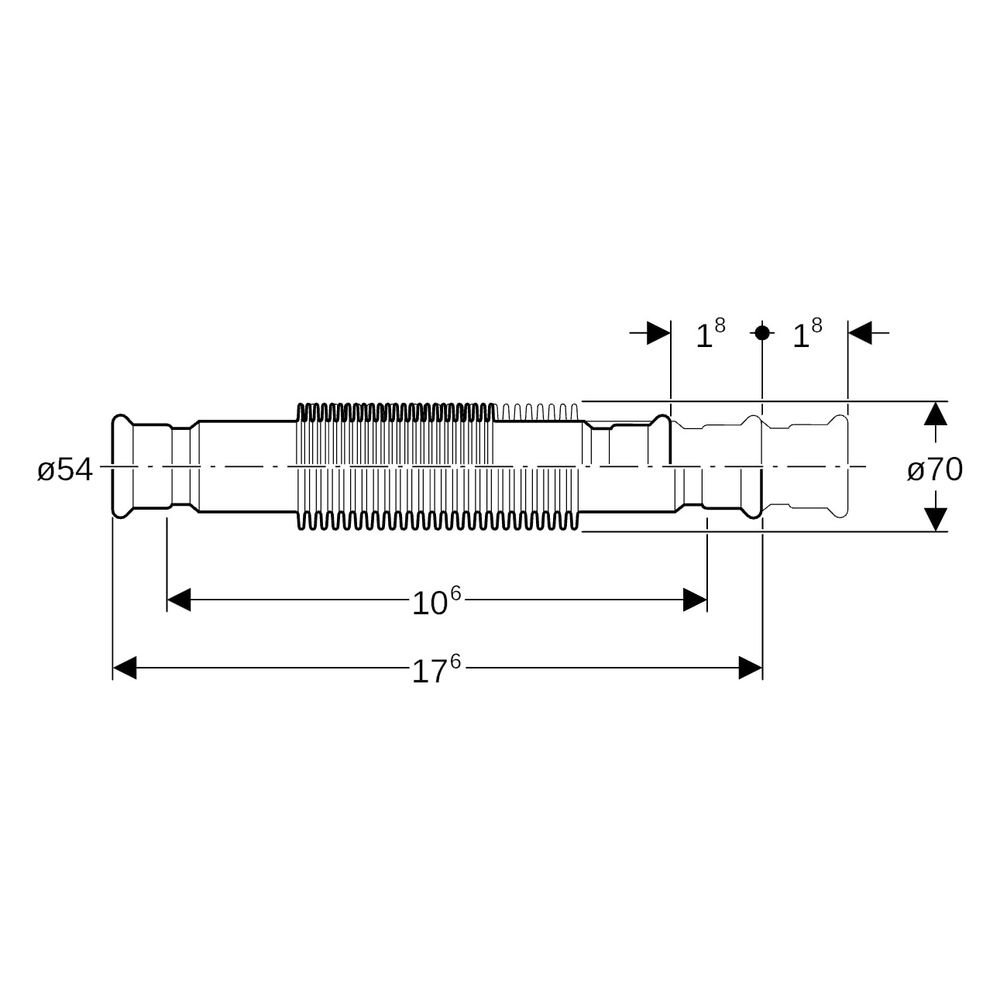

Technische Daten

• Nennweite: DN 50
• Rohraußendurchmesser: 54 mm
• Maximaler Betriebsdruck: 1600 kPa
• Betriebstemperaturbereich: -30 bis +120 °C
• Werkstoff: Stahl 1.0034 E195
• Axiale Längenausdehnung: 18 mm
• Baulänge: 176 mm
• Z-Maß: 106 mm

Durch die Kombination aus Edelstahlbalg und unlegiertem Stahlgehäuse bietet dieses Bauteil eine langlebige Lösung für die Kompensation thermisch bedingter Längenänderungen. Mit einem maximalen Betriebsdruck von 1600 kPa und einer Temperaturbeständigkeit bis 120 °C ist das System für vielfältige industrielle und gebäudetechnische Anwendungen geeignet. Die präzise Auslegung auf einen Rohraußendurchmesser von 54 mm und die einfache Installation mittels Pressmuffen erleichtern die Integration in bestehende Rohrleitungsnetze.
