Beschreibung

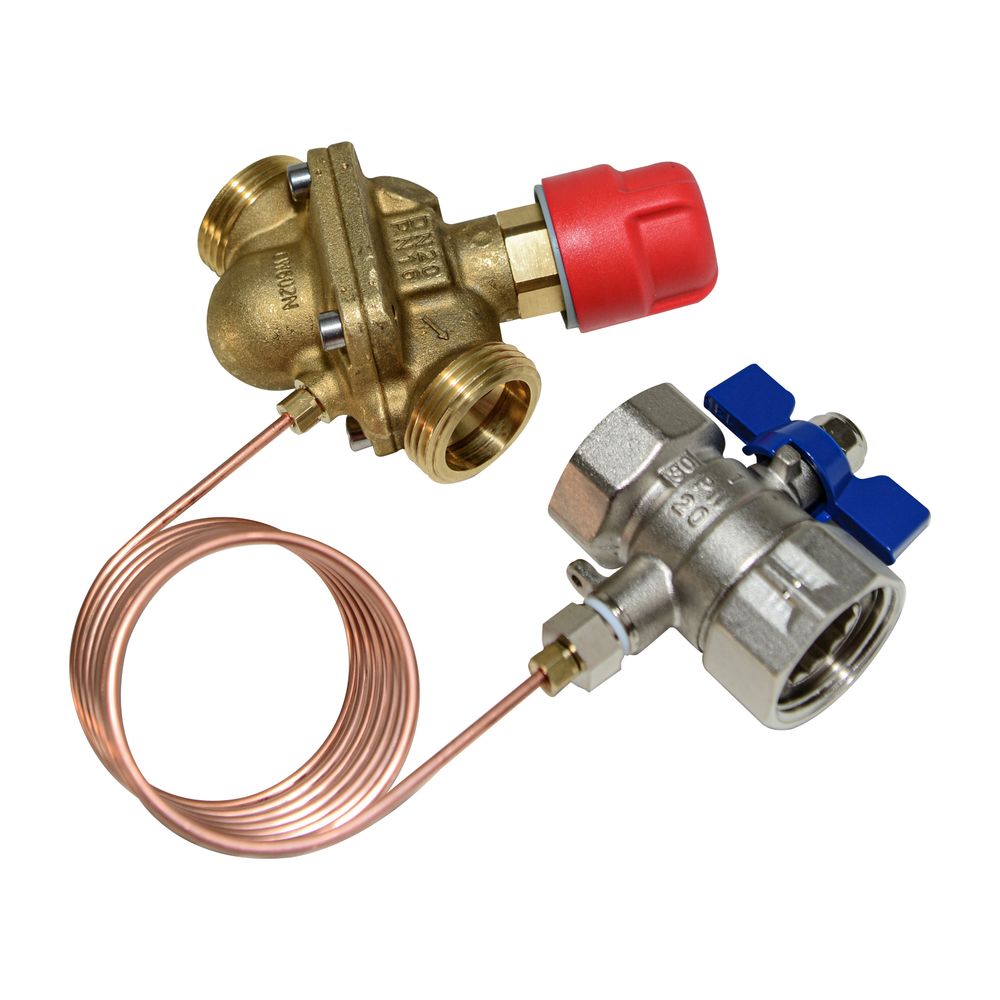

Zewotherm Strangdifferenzdruckregler AB-PM 20 Zonenventil
Der Zewotherm Strangdifferenzdruckregler AB-PM 20 kombiniert die Funktionen eines Differenzdruckreglers mit denen eines Zonenventils. Er dient der präzisen Einhaltung eines Differenzdrucksollwertes sowie der Begrenzung des maximalen Durchflusses in Heizungsanlagen. Durch die robuste Konstruktion aus entzinkungsbeständigem Messing und die integrierte Strangabsperrung mit rotem Handrad eignet sich das Bauteil für eine zuverlässige hydraulische Optimierung von Heizkreisen.
Wie erfolgt die Installation und Regelung?
Der Einbau des Reglers erfolgt ausschließlich im Vorlauf. Eine Besonderheit ist die interne Druckimpulsführung, durch die für den Betrieb lediglich eine einzige Impulsleitung erforderlich ist. Das integrierte Regelventil mit linearer Kennlinie agiert als Zonenventil, wobei das Ventil bei steigendem Druck schließt. Dies ermöglicht eine effektive Steuerung des Volumenstroms und trägt zur Stabilisierung des hydraulischen Abgleichs bei.
Welche technischen Merkmale zeichnen das Ventil aus?
Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit im Heizungswasserbetrieb unterstützt. Der Regler ist für einen maximalen Differenzdruck von 4 bar ausgelegt und hält Wassertemperaturen von bis zu 120 °C stand. Mit einer Druckstufe von PN 16 ist das Modell für gängige Anforderungen in der Haustechnik konzipiert. Zur Überwachung und Inbetriebnahme ist das Ventil mit einem Messanschluss sowie einem Messnippel ausgestattet.
Technische Daten
- Nennweite: DN 20
- Anschluss: Außengewinde G 1 A
- Druckstufe: PN 16
- Max. Wassertemperatur: 120 °C
- Max. Differenzdruck: 4 bar
- Max. Durchfluss bei 0,1 bar: 600 l/h
- Gehäusematerial: Messing (entzinkungsbeständig)
- Impulsleitung: 1,5 m
Der Zewotherm Strangdifferenzdruckregler AB-PM 20 überzeugt durch seine kompakte Bauweise und die Kombination aus Druckregelung und Zonenventilfunktion. Mit einer maximalen Durchflussleistung von 600 l/h bei einem Strangdifferenzdruck von 0,1 bar und einer Temperaturbeständigkeit bis 120 °C eignet sich das Gerät ideal für anspruchsvolle Heizungsinstallationen. Die einfache Montage durch die reduzierte Impulsleitungsführung und die integrierte Absperrmöglichkeit erleichtern die Wartung und den Betrieb in der Praxis erheblich.
Technische Daten
| Hersteller-Warengruppe | Fussbodenheizung |
| Hersteller-Produktgruppe | Regelung |
| Hersteller-Artikelnummer | 11130113 |
| Hersteller | Zewotherm |
| Anschluss 1 | Innengewinde konisch (NPT) |
| Anschluss 2 | Innengewinde konisch (NPT) |
| Arbeitslänge Anschluss 1 | 14,5 |
| Arbeitslänge Anschluss 2 | 82 |
| Artikelnummer | ZEWOTHERM-11130113 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4251346807464 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 0,81 kg |
| KIWA-Prüfsiegel | nein |
| Länge Anschluss 1 | 30,5 |
| Länge Anschluss 2 | 40 |
| Max Druckunterschied bei 20 °C | 4 |
| Max Mediumtemperatur (Dauerbetrieb) | 120 |
| Min Mediumtemperatur (Dauerbetrieb) | 0 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | ja |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Messanschluss | ja |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Rohraußendurchmesser | 40 |
| Thermostatisch | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Winkel Spindel | 0 |
| WEEE-Nr. | 73137206 |
