KSB Membranventil Sisto-16 TWA, DVGW-Wasser, PN 16, Gehäuse aus GJL-250/Rilsan
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Beschreibung

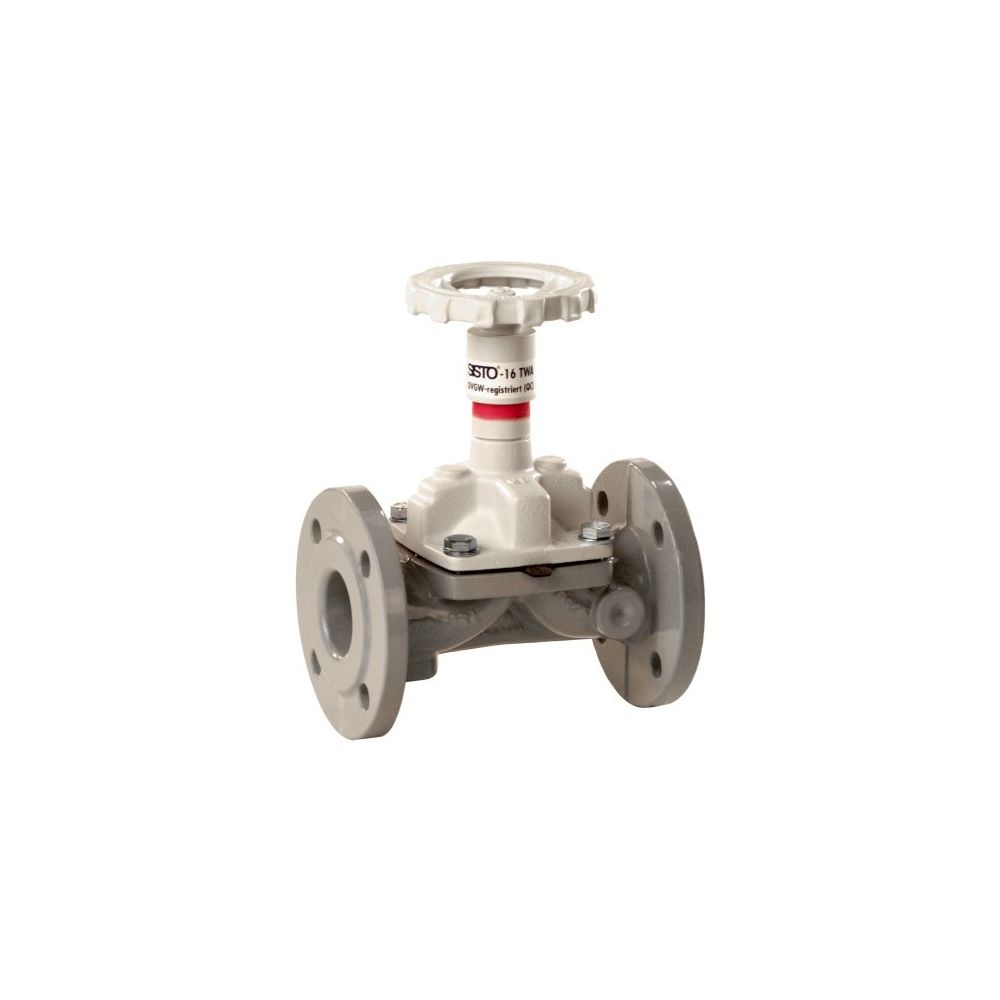

KSB Membranventil Sisto-16 TWA, DVGW-Wasser, PN 16 DN 125, Gehäuse aus GJL-250/Rilsan
Das Membranventil der Baureihe SISTO-16 TWA ist für den Einsatz in Trinkwasserinstallationen nach DIN 1988 konzipiert. Das weichdichtende Absperrventil in Durchgangsform verfügt über eine gekammerte und abgestützte Absperrmembrane, die eine wartungsfreie Abdichtung nach außen und im Durchgang ermöglicht. Die hygienisch unbedenkliche Ausführung entspricht der UBA-Elastomerleitlinie und ist nach DVGW-Arbeitsblatt W270 geprüft.
Konstruktion und Bedienung
Das Gehäuse und die Haube bestehen aus Gusseisen (EN-GJL-250) mit einer Polyamid-Beschichtung (Rilsan). Die Konstruktion stellt sicher, dass alle Funktionsteile außerhalb des Betriebsmediums liegen. Eine integrierte Stellungsanzeige mit Spindelschutz sowie eine steigende Spindel mit Handrad ermöglichen eine präzise Bedienung und Kontrolle des Betriebszustands.
Technische Daten
- Nennweite: DN 125
- Nenndruck: PN 16
- Einbaulänge: 400 mm
- Max. Medientemperatur: 60 °C
- Gehäusewerkstoff: EN-GJL-250
- Membranwerkstoff: EPDM/W270
- Anschluss: Flansch nach DIN EN 1092-2
- Zeta-Wert: 4,39
- Gewicht: 44 kg
Durch die Kombination aus hochwertigen Materialien und der korrosionsgeschützten Bauweise eignet sich dieses Ventil für anspruchsvolle Trinkwasseranwendungen. Die wartungsfreie Konstruktion und die Einhaltung strenger hygienischer Standards machen es zu einer langlebigen Lösung für die Absperrung von Leitungen. Mit einer Nennweite von DN 125 und einer Druckstufe von PN 16 bietet das Ventil eine robuste Performance für den professionellen Einsatz.
Technische Daten
| Hersteller-Warengruppe | 21_Absperr-Membranventile |
| Hersteller-Serie | SISTO-16 TWA |
| Hersteller-Produktgruppe | SISTO 16 Trinkw., Absperr-Membranventil |
| Hersteller-Artikelnummer | M232A040 |
| Hersteller | KSB |
| Hersteller | SISTO S.A. |
| Abd_Sitz | Membrane |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | KSB-M232A040 |
| Baureihe | SISTO-16 |
| Bedienung | Handrad |
| Beschichtung | Polyamid (Rilsan) |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5400915000136 |
| Einbaulänge | 400 |
| FlanschDin | DIN 2501 (BS 4504) |
| Gerader Durchlass | ja |
| Gewicht | 44,5 kg |
| Länge Handgriff/Durchmesser Handrad | 250 |
| Material Membran | Nitrilkautschuk NBR |
| Max Druckunterschied bei 20 °C | 16 |
| MaxMedTemp | 60 |
| Medium | Trinkwasser |
| Medizinisch sauber | nein |
| Mit Standanzeiger | ja |
| Nennbaugröße | EN 558-1, 1 |
| Nenndruck | PN 16 |
| Nenndurchmesser | DN 125 |
| Nennweite_DN | DN125 |
| Oberflächenschutz | beschichtet |
| Rechtwinklige Ausführung | nein |
| Spindel und/oder Handrad ansteigend | ja |
| Typ | TWA |
| Volldurchgang | nein |
| Von innen gefüttert | Kunststoff |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| Winkel der Spindel | 90 |
| Wst_ArmGeh | EN-GJL-250 (JL1040) |
| Wst_Haube | EN-GJL-250 (JL1040) |
| Wst_Membrane | EPDM/W270 |
| Wst_Spindel | 1,4104 |
| Zeta-Wert | 4,39 |
| WEEE-Nr. | DE84256873 |
