Beschreibung

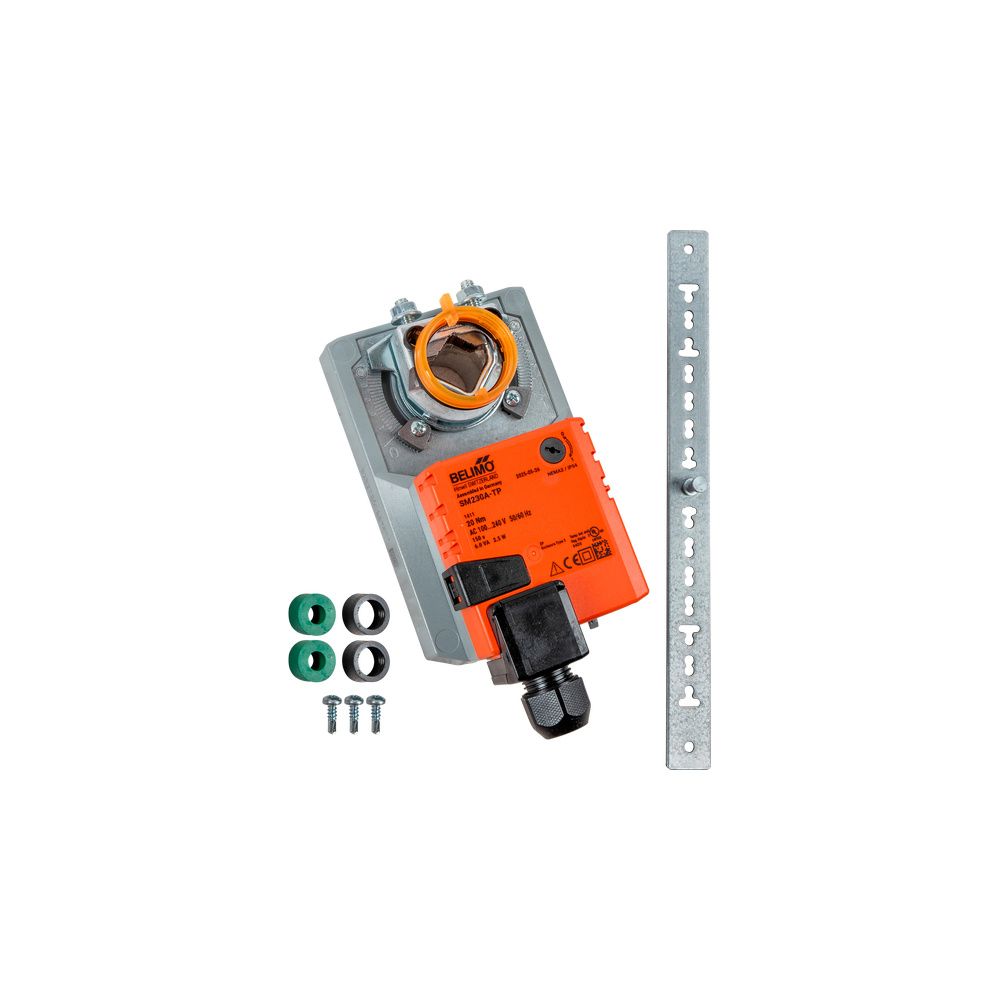

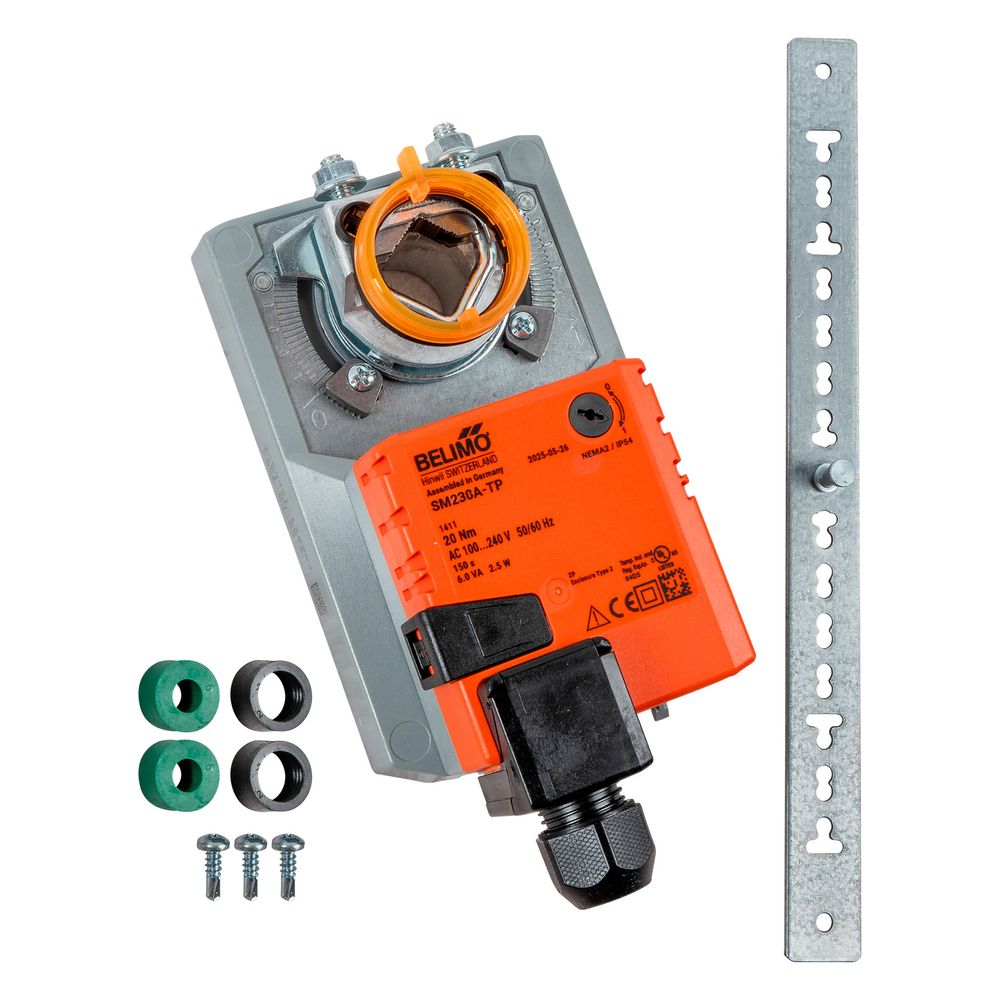

Wolf Stellmotor SM 230A 20 Nm für Außenluftklappe auf/zu
Der Wolf Stellmotor SM 230A 20 Nm ist ein rotierender Antrieb für Außenluftklappen mit Auf/Zu-Funktion. Er eignet sich für den Einsatz in Belüftungsanlagen und Luftheizern, wo eine zuverlässige Steuerung der Luftklappen erforderlich ist. Das Gerät arbeitet mit einem Dreipunkt-Steuersignal und ist für Umgebungstemperaturen von minus 30 bis plus 50 Grad Celsius ausgelegt.
Wie funktioniert der Wolf Stellmotor SM 230A 20 Nm?
Der Stellmotor steuert Außenluftklappen durch eine einfache An/Aus-Regelung, die eine präzise Öffnungs- und Schließbewegung ermöglicht. Mit einem Drehmoment von 20 Nm bewegt er die Klappe zuverlässig. Die Laufzeit beträgt 150 Sekunden, was eine kontrollierte und gleichmäßige Bewegung sicherstellt. Eine Handbedienung ist möglich, und ein mechanischer Standanzeiger zeigt die aktuelle Klappenposition an.
Welche technischen Merkmale zeichnen den Stellmotor aus?
Das Gehäuse besteht aus Stahl und Kunststoff, was eine robuste und langlebige Konstruktion ermöglicht. Die Schutzart IP54 schützt gegen Staub und Spritzwasser, sodass der Motor auch in anspruchsvollen Umgebungen eingesetzt werden kann. Die Netzspannung beträgt 230 V AC, die maximale elektrische Leistungsaufnahme 4 Watt. Der Energieverbrauch liegt bei 6 Watt im Betrieb und 0 Watt im Stillstand.
Für welche Anwendungen ist der Stellmotor geeignet?
Der Wolf Stellmotor SM 230A 20 Nm ist speziell für Außenluftklappen in Belüftungsanlagen konzipiert. Er ist nicht für Ventile geeignet, sondern optimiert für Luftheizer und deren Zubehör. Die Schutzart und die Temperaturbeständigkeit ermöglichen auch den Einsatz im Außenbereich.
Technische Daten
- Drehmoment: 20 Nm
- Netzspannung: 230 V AC
- Schutzart: IP54
- Umgebungstemperatur: -30 bis 50 °C
- Steuersignal: Dreipunkt
- Ausführung: rotierend
- Laufzeit: 150 Sekunden
- Baulänge: 88 mm
- Bauhöhe: 72 mm
- Bautiefe: 139 mm
- Energieverbrauch im Betrieb: 6 W
- Maximale elektrische Leistungsaufnahme: 4 W
Der Wolf Stellmotor SM 230A 20 Nm bietet eine robuste und zuverlässige Lösung zur Steuerung von Außenluftklappen. Mit seinem Drehmoment von 20 Nm, der Schutzart IP54 und der Möglichkeit zur Handbedienung ist er für vielfältige Anwendungen in der Lüftungstechnik geeignet.
Technische Daten
| Hersteller-Warengruppe | Luftheizer |
| Hersteller-Produktgruppe | Luftheizer - Zubehör |
| Hersteller-Artikelnummer | 2269523 |
| Hersteller | Wolf |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | WOLF-2269523 |
| Ausführung | rotierend |
| Automatische Huberkennung | nein |
| Bauhöhe | 72 |
| Baulänge | 88 |
| Bautiefe | 139 |
| Drehmoment | 20 |
| EAN-13 | 4045013011069 |
| Einstellbare Zustandsmeldung | nein |
| Endkontakte | ohne |
| Energieverbrauch im Betrieb | 6 |
| Energieverbrauch im Stillstand | 0 |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | ja |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | nein |
| Gewicht | 0,99 kg |
| Hilfskontakte | nein |
| Hilfskontakte optional | nein |
| Laufzeit | 150 |
| Länge des Anschlusskabels | 0 |
| Max elektrische Leistungsaufnahme | 4 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | ja |
| Mit Nullspannungsrücklauf | nein |
| Mit Sicherheitsfunktion | nein |
| Netzspannung | 230 V AC |
| Potentialfreier Schaltkontakt | nein |
| Regelungsart An/Aus | ja |
| Regelungsart modulierend | nein |
| Regelungsart Split-Range | nein |
| Schutzart (IP) | IP54 |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | Dreipunkt |
| Umgebungstemperatur | -30 - 50 |
| Werkstoff des Gehäuses | Stahl/Kunststoff |
| Zustandsmeldung | ohne |
| WEEE-Nr. | 82558211 |
Heizung, Klima, Solar und Wärmepumpen in Premiumqualität
Die WOLF GmbH ist ein deutsches Unternehmen mit Sitz im bayerischen Mainburg. Die Firmengründung erfolgte im Jahr 1963 durch Anton Wolf. Heute beschäftigt die Firma knapp 1850 Mitarbeiter weltweit und konzipiert sowie fertigt Komponenten für Heizungs- und Klimatechnik sowohl für Einfamilienhäuser und Mehrfamilienhäuser aber auch für Industrieanlagen und große Gebäudekomplexe. Die Produktpalette deckt neben Komponenten wie Warmwasserspeicher für Ölheizungen und Gasheizkessel auch die Segmente Wärmepumpen und Solartechnik ab.
Klima- und Energielösungen von WOLF sind langlebig, energieeffizient und zukunftsfähig. Aus diesem Grund investiert das Unternehmen viel in Forschung, um auch auch in Zukunft mit innovativen und nachhaltigen Produkten für Heizung, Klima und Solar eine Führungsrolle auf dem Weg zu einer zukunftssicheren Energienutzung einzunehmen. Für mehr Qualität Made in Germany bieten wir Ihnen die komplette Produktbandbreite des deutschen Energieexperten. Jetzt alle lieferbaren Artikel und Ersatzteile von WOLF bis zu den neuesten WOLF Wärmepumpen bei heizung-billiger.de entdecken.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
