Beschreibung

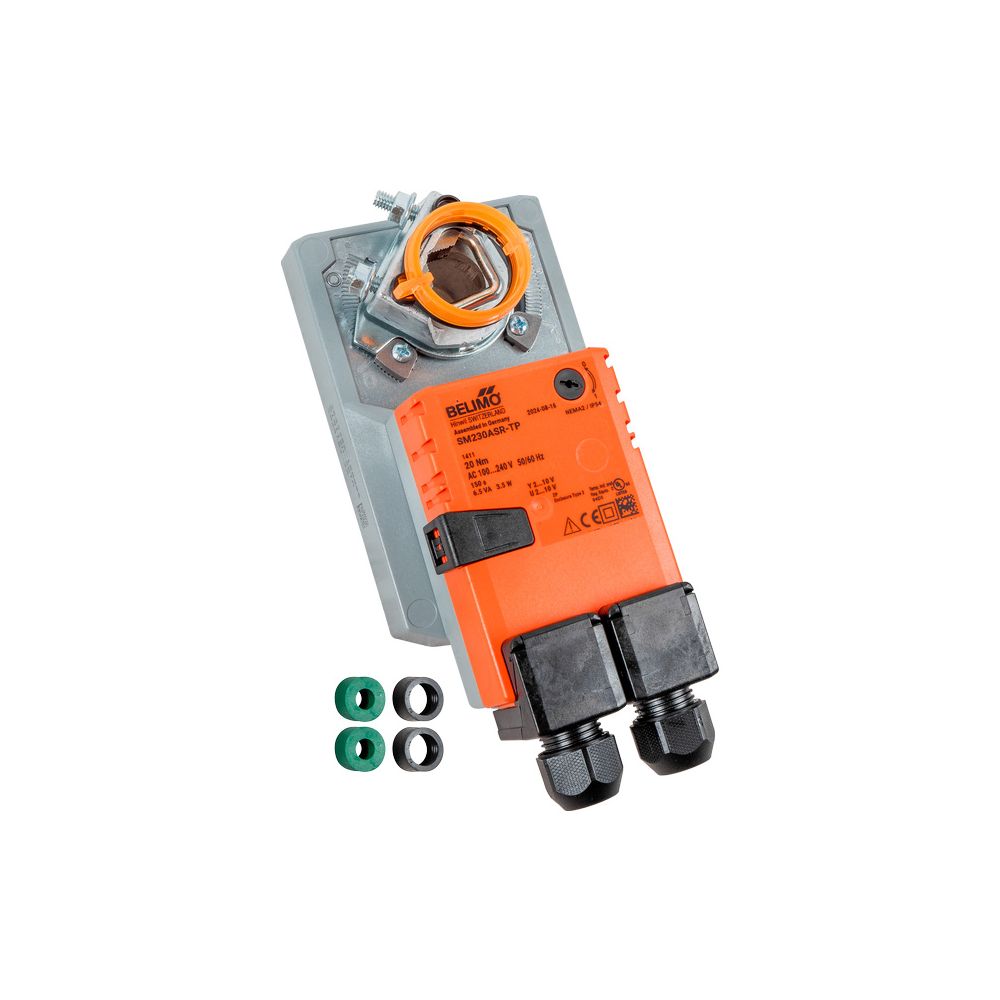

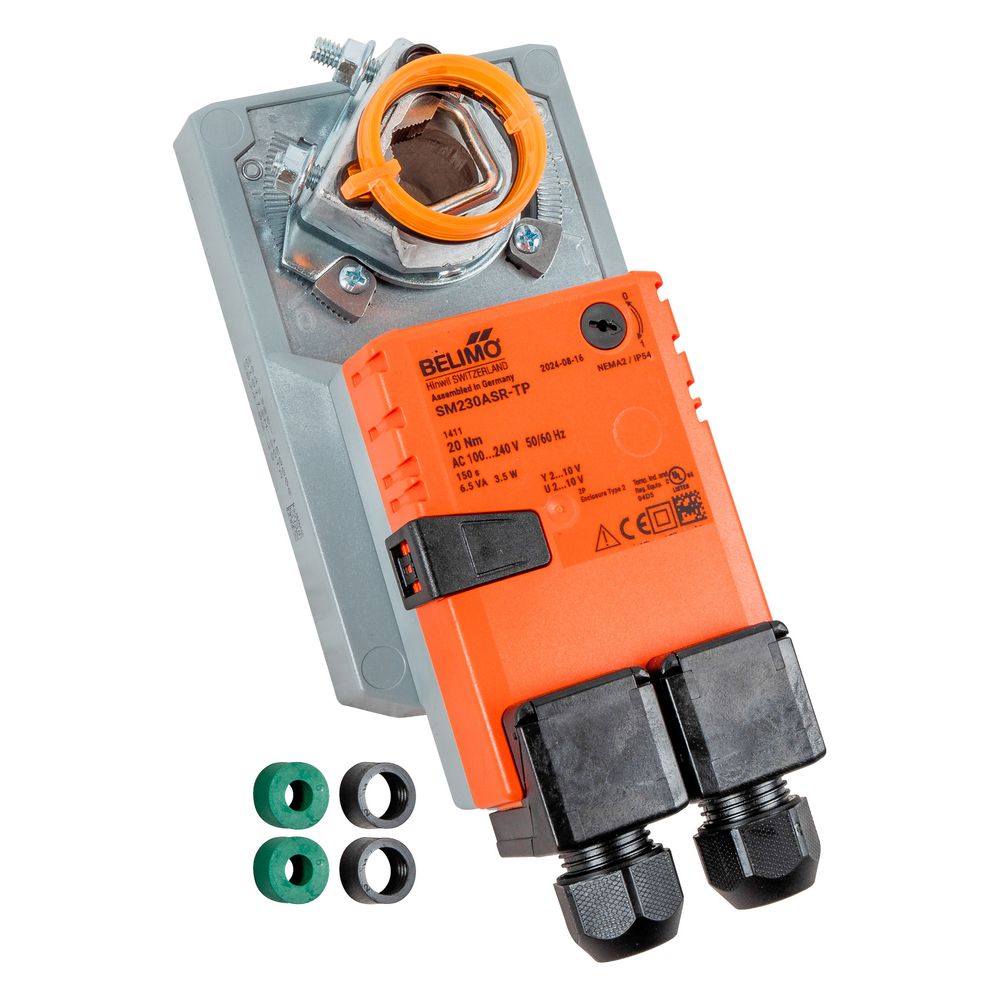

Wolf Stellmotor SM230A-SR 20 Nm für Mischluftklappe
Der Wolf Stellmotor SM230A-SR mit einem Drehmoment von 20 Nm ist ein rotierender Antrieb für Mischluftklappen. Er eignet sich für den Einsatz in Luftheizern und Belüftungsarmaturen und arbeitet mit einem modulierenden Steuersignal von 0 bis 10 Volt. Der Stellmotor ist für Umgebungstemperaturen von minus 30 bis plus 50 Grad Celsius ausgelegt und verfügt über eine Schutzart IP54.
Wie funktioniert der Wolf Stellmotor SM230A-SR?
Der Stellmotor ermöglicht eine präzise Positionierung der Mischluftklappe durch ein modulierendes Steuersignal von 0 bis 10 Volt. Die rotierende Ausführung sorgt für eine gleichmäßige Bewegung. Die Laufzeit beträgt 150 Sekunden, was eine kontrollierte Verstellung der Klappe ermöglicht. Die Steuerung erfolgt über eine Netzspannung von 230 Volt Wechselstrom.
Welche Schutz- und Ausstattungsmerkmale bietet der Stellmotor?
Das Gehäuse besteht aus Stahl und Kunststoff und ist mit der Schutzart IP54 gegen Staub und Spritzwasser geschützt. Eine mechanische Standanzeige zeigt die aktuelle Klappenposition an. Der Motor ist für die Handbedienung geeignet, verfügt jedoch nicht über potenzialfreie Schaltkontakte oder Hilfskontakte. Explosionsschutz und Sicherheitsfunktionen sind nicht vorhanden.
Für welche Anwendungen ist der Stellmotor geeignet?
Der Wolf Stellmotor SM230A-SR ist speziell für Mischluftklappen in Luftheizern und Belüftungsarmaturen konzipiert. Er ist nicht für den direkten Anschluss an Ventile geeignet. Die robuste Bauweise und der weite Temperaturbereich ermöglichen den Einsatz in verschiedenen Lüftungs- und Heizungsanlagen, die eine modulierende Klappensteuerung erfordern.
Technische Daten
- Drehmoment: 20 Nm
- Bauhöhe: 72 mm
- Baulänge: 88 mm
- Bautiefe: 161 mm
- Steuersignal: 0 - 10 V
- Netzspannung: 230 V AC
- Energieverbrauch im Betrieb: 6,5 W
- Schutzart: IP54
- Umgebungstemperatur: -30 bis 50 °C
- Ausführung: rotierend
- Laufzeit: 150 s
Der Wolf Stellmotor SM230A-SR bietet eine präzise und zuverlässige Steuerung von Mischluftklappen mit einem Drehmoment von 20 Nm. Die robuste Konstruktion mit Schutzart IP54 und der weite Temperaturbereich ermöglichen den Einsatz in vielfältigen Lüftungs- und Heizungsanlagen. Die modulierende Steuerung mit 0 bis 10 Volt sorgt für eine exakte Klappenpositionierung und unterstützt so eine effiziente Luftregelung.
Technische Daten
| Hersteller-Warengruppe | Luftheizer |
| Hersteller-Produktgruppe | Luftheizer - Zubehör |
| Hersteller-Artikelnummer | 2269522 |
| Hersteller | Wolf |
| Anschluss an Ventil | ohne |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | WOLF-2269522 |
| Ausführung | rotierend |
| Automatische Huberkennung | nein |
| Bauhöhe | 72 |
| Baulänge | 88 |
| Bautiefe | 161 |
| Drehmoment | 20 |
| EAN-13 | 4045013011076 |
| Einstellbare Zustandsmeldung | nein |
| Endkontakte | ohne |
| Energieverbrauch im Betrieb | 6,5 |
| Energieverbrauch im Stillstand | 0 |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | ja |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | nein |
| Gewicht | 0,979 kg |
| Hilfskontakte | nein |
| Hilfskontakte optional | nein |
| Laufzeit | 150 |
| Länge des Anschlusskabels | 0 |
| Max elektrische Leistungsaufnahme | 6,5 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | ja |
| Mit Sicherheitsfunktion | nein |
| Netzspannung | 230 V AC |
| Potentialfreier Schaltkontakt | nein |
| Regelungsart An/Aus | nein |
| Regelungsart modulierend | ja |
| Regelungsart Split-Range | nein |
| Schutzart (IP) | IP54 |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | 0 - 10 V |
| Umgebungstemperatur | -30 - 50 |
| Werkstoff des Gehäuses | Stahl/Kunststoff |
| Zustandsmeldung | ohne |
| WEEE-Nr. | 82558211 |
