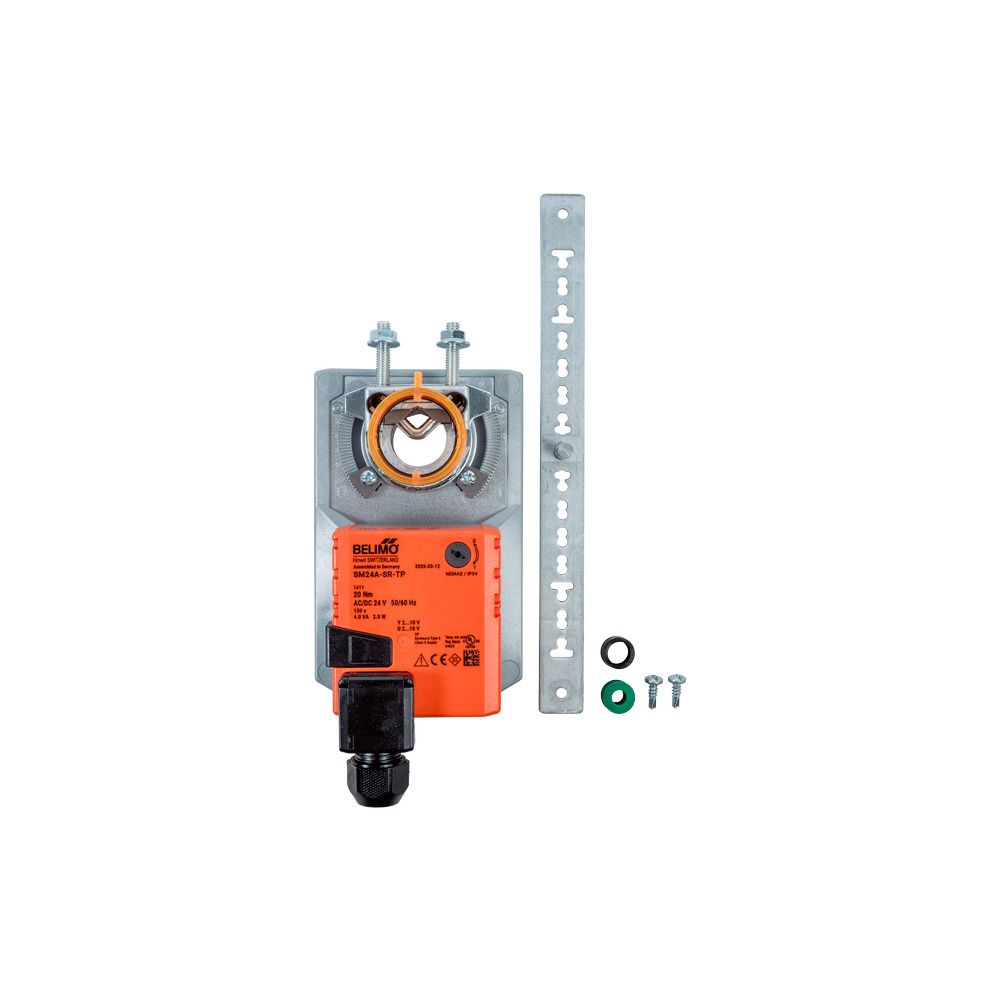

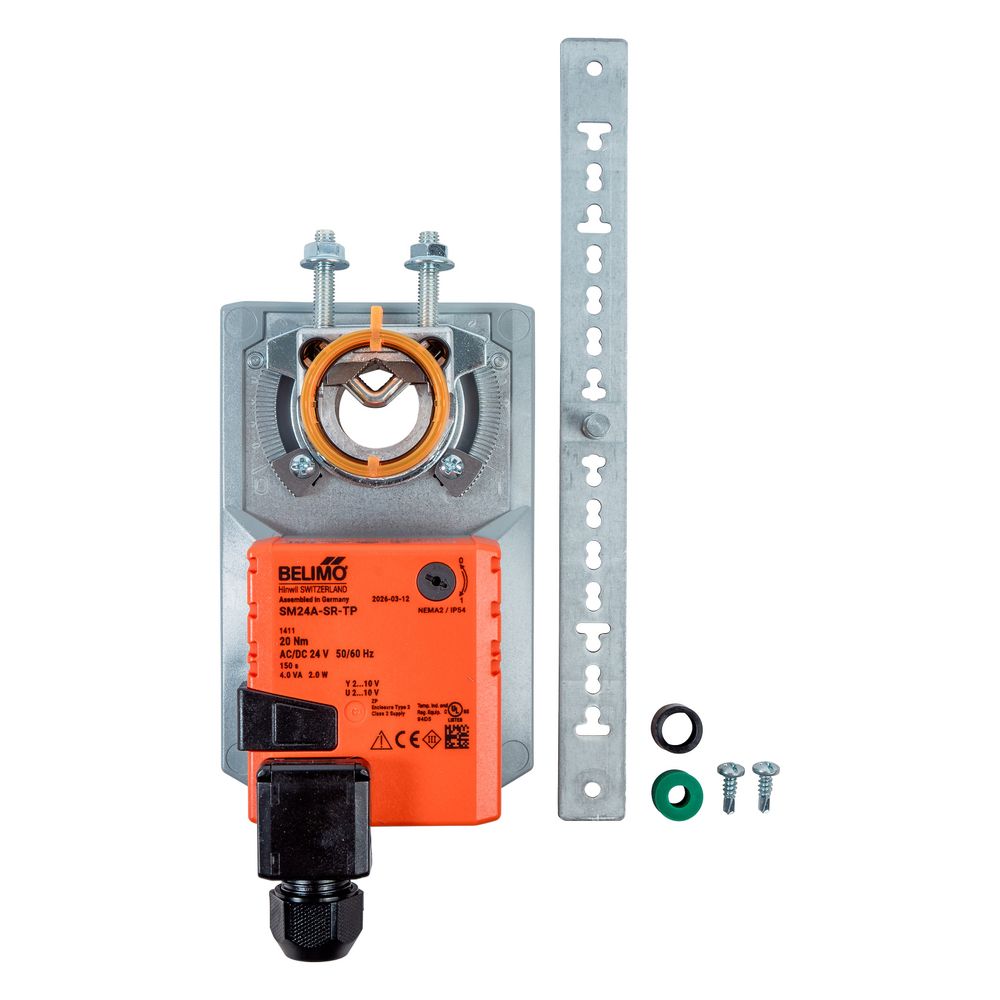

Wolf Stellmotor SM24A-SR 20 Nm für Mischluftklappe

Der Wolf Stellmotor SM24A-SR 20 Nm ist ein rotierender Antrieb für Mischluftklappen, der sich durch ein Drehmoment von 20 Nm auszeichnet. Er ist für den Einsatz in Luftheizern konzipiert und eignet sich besonders für die präzise Steuerung von Belüftungsarmaturen. Mit einem Steuersignal von 0 bis 10 V ermöglicht der Stellmotor eine modulierende Regelung, die eine flexible Anpassung an unterschiedliche Anforderungen erlaubt.

Wie funktioniert der Wolf Stellmotor SM24A-SR?

Der Stellmotor arbeitet mit einem modulierenden Steuersignal von 0 bis 10 V, das eine stufenlose Positionierung der Mischluftklappe ermöglicht. Die rotierende Ausführung sorgt für eine zuverlässige und präzise Bewegung. Die Laufzeit beträgt 150 Sekunden, was eine zügige Anpassung der Klappenposition sicherstellt. Die Steuerung erfolgt über eine Netzspannung von 24 V AC, wobei der Energieverbrauch im Betrieb 4 W beträgt und im Stillstand 0 W.

Für welche Einsatzbereiche ist der Stellmotor geeignet?

Der SM24A-SR ist speziell für Luftheizer und Belüftungsarmaturen ausgelegt. Er unterstützt die Handbedienung und ist für den Einsatz in Umgebungen mit Temperaturen von minus 30 bis plus 50 Grad Celsius geeignet. Die Schutzart IP54 bietet Schutz gegen Staub und Spritzwasser, was den Einsatz in verschiedenen technischen Umgebungen ermöglicht.

Welche technischen Merkmale zeichnen den Stellmotor aus?

Das Gehäuse besteht aus einer Kombination von Stahl und Kunststoff, was eine robuste und langlebige Konstruktion sicherstellt. Der Stellmotor verfügt über einen mechanischen Standanzeiger, der die aktuelle Position der Mischluftklappe anzeigt. Er ist nicht explosionsgeschützt und besitzt keine potenzialfreien Schaltkontakte oder Hilfskontakte. Die Bauabmessungen betragen 88 mm in der Länge, 72 mm in der Höhe und 139 mm in der Tiefe.

Technische Daten

• Drehmoment: 20 Nm
• Steuersignal: 0 - 10 V
• Netzspannung: 24 V AC
• Energieverbrauch im Betrieb: 4 W
• Energieverbrauch im Stillstand: 0 W
• Laufzeit: 150 s
• Schutzart: IP54
• Baugröße (L x H x T): 88 x 72 x 139 mm
• Werkstoff Gehäuse: Stahl/Kunststoff
• Umgebungstemperatur: -30 bis 50 °C
• Ausführung: rotierend

Der Wolf Stellmotor SM24A-SR 20 Nm bietet eine präzise und zuverlässige Steuerung von Mischluftklappen mit modulierender Regelung. Seine technischen Eigenschaften wie das Drehmoment von 20 Nm, die Schutzart IP54 und die robuste Bauweise machen ihn zu einer geeigneten Lösung für den Einsatz in Luftheizern und Belüftungsanlagen.
