KSB Hebeanlage Compacta UZ, mit Rückflusssperre, Steuerung LCB2
24 weitere Ausführungen verfügbar
Ausführung
Typ
Beschreibung

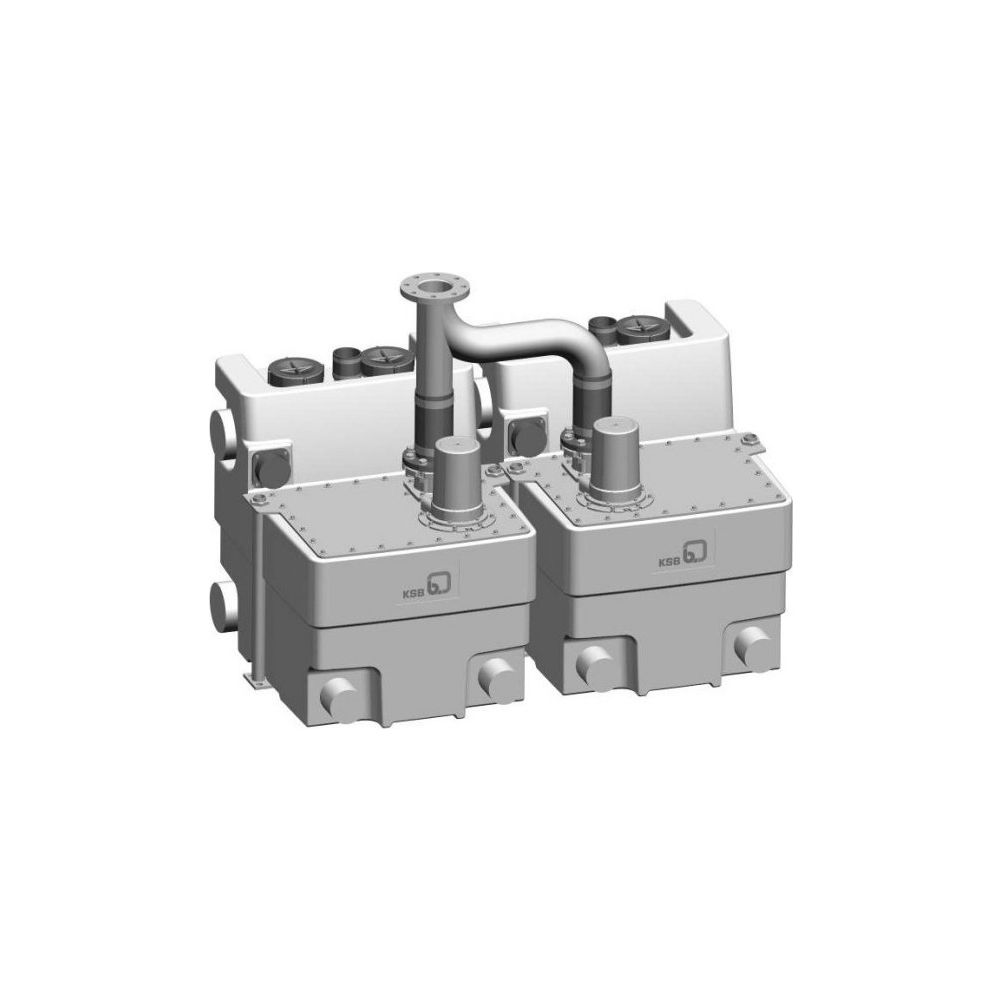

KSB Hebeanlage Compacta UZ 3.900 D, mit Rückflusssperre, Steuerung LCB2
Die KSB Compacta UZ 3.900 D ist eine überflutbare Doppelanlage zur automatischen Entsorgung von Abwasser und Fäkalien unterhalb der Rückstauebene. Die anschlussfertige Hebeanlage nach EN 12050-1 eignet sich für den Einsatz in öffentlichen Gebäuden, Industrieanlagen sowie im privaten Bereich. Mit einem Gesamtvolumen von 900 Litern und zwei leistungsstarken Tauchmotorpumpen stellt sie eine zuverlässige Entsorgungslösung dar.
Funktionsweise und Steuerung
Die Anlage arbeitet mit zwei Tauchmotorpumpen, die über Freistromräder verfügen, um Verstopfungen zu minimieren. Die Steuerung erfolgt über die elektronische Einheit LevelControl Basic 2, die eine automatische Niveauerfassung mittels analogem Schwimmsensor nutzt. Ein integrierter Pumpenwechsel sorgt für eine gleichmäßige Auslastung der Motoren. Bei Hochwasser oder Störungen warnt ein integrierter Alarmsummer, der dank Akku-Pufferung auch bei Netzausfall aktiv bleibt.
Robuste Konstruktion
Der Sammelbehälter besteht aus schlagfestem Polyethylen und ist gas-, wasser- sowie geruchsdicht ausgeführt. Die Pumpengehäuse und Laufräder sind aus widerstandsfähigem Gusseisen gefertigt, was eine hohe Langlebigkeit im Dauerbetrieb sicherstellt. Die Anlage ist für eine maximale Medientemperatur von 40 °C ausgelegt und entspricht der Schutzart IP 68.
Die Doppelanlage bietet mit einer Förderhöhe von 23 Metern und einem maximalen Volumenstrom von 55 m3/h eine hohe Leistungsfähigkeit für anspruchsvolle Entsorgungsaufgaben. Durch die Vorparametrierung und die intuitive Steuerung mit numerischem Display ist eine einfache Inbetriebnahme sichergestellt. Die robuste Materialwahl aus Polyethylen und Gusseisen sowie der integrierte Überlastungsschutz ermöglichen einen sicheren Betrieb in gewerblichen und öffentlichen Objekten.
Technische Daten
- Anlagenart: Doppelanlage
- Gesamtvolumen: 900 l
- Max. Förderhöhe: 23 m
- Max. Volumenstrom: 55 m3/h
- Motorleistung P1: 2,74 kW
- Nennleistung P2: 2,2 kW
- Nennspannung: 3ph 400 V
- Schutzart: IP 68
- Nennweite druckseitig: DN 100
- Gesamtgewicht: 277 kg
Technische Daten
| Hersteller-Warengruppe | 03_Hebeanlagen |
| Hersteller-Serie | Compacta |
| Hersteller-Produktgruppe | SISTO-16RGA |
| Hersteller-Artikelnummer | 29131645 |
| Hersteller | KSB |
| Alarmausgang | ja |
| Anlagenart | Doppelanlage |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Rohrende |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anzahl der Einlassöffnungen | 4 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 2 |
| AnzBeh | 2 |
| AnzPp | 2 |
| Artikelnummer | KSB-29131645 |
| Aufgenommene Motorleistung (P1) pro Motor | 2,74 |
| Aufstellung hinter dem WC | nein |
| Baugroesse | UZ 3.900 D |
| Bauhöhe | 900 |
| Baulänge | 1015 |
| Baureihe | Compacta |
| Behältervolumen | 900 |
| Bemessungsspannung | 380 - 420 |
| Drehzahl | 2900 |
| Druckstufe Flanschanschluss Auslassseite | PN 6 |
| EAN-13 | 4031932101165 |
| Einschaltart | direkt |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Explosionsgeschützt | nein |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Funkstandard 5G | nein |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 80211 | nein |
| Geeignet für Außeneinsatz | nein |
| Geeignet für Fäkalien | ja |
| Gewicht | 327 kg |
| Isolationsklasse nach IEC | F |
| Kabellänge | 1,5 |
| Kommunikation | ohne |
| LfrdForm | Freistromrad |
| Max Arbeitsdruck | 6 |
| Max Förderhöhe | 23 |
| Max Partikelgröße | 65 |
| Max Volumenstrom | 55 |
| MaxMedTemp | 40 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 40 |
| Mit Alarmfunktion | ja |
| Mit Entlüftung | ja |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | nein |
| Mit Rückschlagklappe | ja |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 2,2 |
| Nennbetriebsart | S3 50 % 1 min |
| Nenndurchmesser, Anschluss Auslassseite | DN 100 |
| NennleistungP1 | 2,74 |
| NennleistungP2 | 2,15 |
| Nennspannung | 3ph 400 |
| Nennstrom | 4,7 |
| Nennweite | DN 100 |
| Netzfrequenz | 50 |
| Potentialfreier Schaltkontakt | nein |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Rohraußendurchmesser, Anschluss Einlassseite | 150 |
| Schneideinrichtung | ohne |
| Schnittstelle Impulszähler (Pulse counter) | nein |
| Schnittstelle PT100 / PT1000 / PTC | nein |
| Schnittstelle Pulse Width Modulation (PWM) | nein |
| Schnittstellensignal 0-10 V / 2-10 V | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA | nein |
| Schutzart (IP) | IP68 |
| SteckerTyp | CEE 3/N/PE 5-pol. |
| Typenzulassung nach BBR/EKS | nein |
| Umgebungstemperatur | 0 - 40 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | nein |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LIN Bus | nein |
| Unterstützt Protokoll für LON/LONWorks | nein |
| Unterstützt Protokoll für Modbus RTU | nein |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| VolGes | 900 |
| Werkstoff des Behälters | Polyethylen (PE) |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| Wst_Behaelter | Polyethylen |
| Wst_Lfrd | Grauguss |
| Wst_PpGeh | Grauguss |
| Wst_Welle | 1,4021 |
| WEEE-Nr. | DE84256873 |
