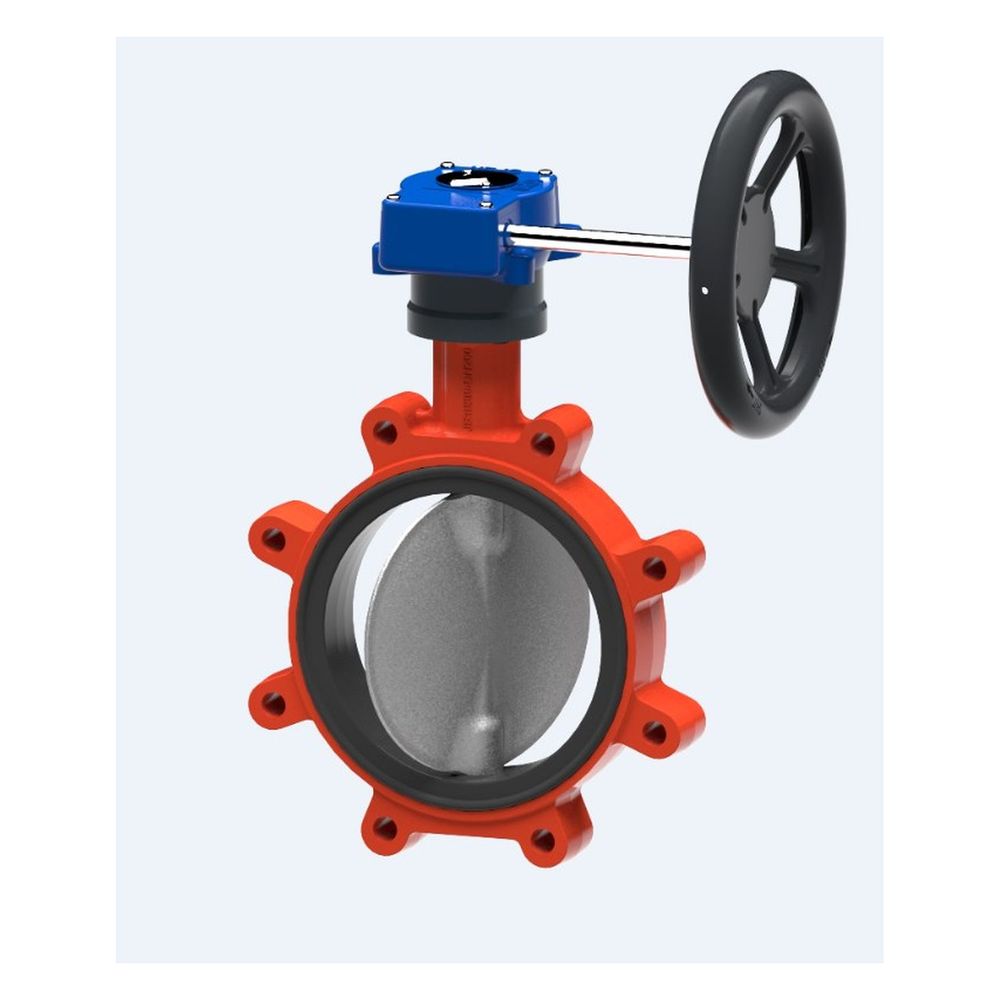

KSB Absperrklappe Boax-SF, Gewindeflansch, Getriebe MS100, PN 16, DN 350, Ringbalg EPDM

Die zentrische Absperrklappe der Baureihe BOAX-SF von KSB ist eine weichdichtende Armatur für den Einsatz in der Gebäudetechnik, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasser. Das einteilige Gehäuse mit Gewindeflanschaugen ermöglicht ein einseitiges Abflanschen und den Einsatz als Endarmatur. Die Armatur ist mit einer integrierten Taupunktsperre ausgestattet und vollständig isolierbar.

Konstruktion und Material

Die Absperrklappe verfügt über eine Klappenscheibe aus Edelstahl 1.4308 und einen EPDM-XU Ringbalg. Das Gehäuse besteht aus Gusseisen (EN-GJS-400-15) und ist mit einem Außenanstrich in RAL 2002 versehen. Die Welle ist medienberührt nicht im Kontakt, was die Langlebigkeit unterstützt. Die Bedienung erfolgt über ein manuelles Untersetzungsgetriebe vom Typ MS100, das eine präzise Steuerung ermöglicht.

Technische Daten

• Nennweite: DN 350
• Nenndruck: PN 16
• Maximaler Betriebsdruck: 16 bar
• Mediumtemperatur: -10 bis 130 °C
• Kvs-Wert: 9200
• Gehäusewerkstoff: Gusseisen (EN-GJS-400-15)
• Scheibenwerkstoff: Edelstahl 1.4308
• Dichtung: EPDM-XU
• Baulänge: EN 558-1-20
• Gewicht: 75,6 kg

Diese robuste Absperrklappe überzeugt durch ihre Wartungsfreiheit und die Eignung für anspruchsvolle Anwendungen in der Gebäudetechnik. Mit einer Nennweite von DN 350 und einer Druckfestigkeit von PN 16 ist sie für einen Temperaturbereich von -10 bis 130 °C ausgelegt. Die Kombination aus hochwertigen Materialien wie Edelstahl und EPDM-Dichtungen sowie die Möglichkeit zur Nutzung als Endarmatur machen sie zu einer zuverlässigen Komponente für effiziente Anlagenkonzepte.
