KSB Einklemm-Absperrklappe Boax-S, mit E-Antrieb, PN 6/10/16, DN 20-300
39 weitere Ausführungen verfügbar
Ausstattung
Nennweite
Beschreibung

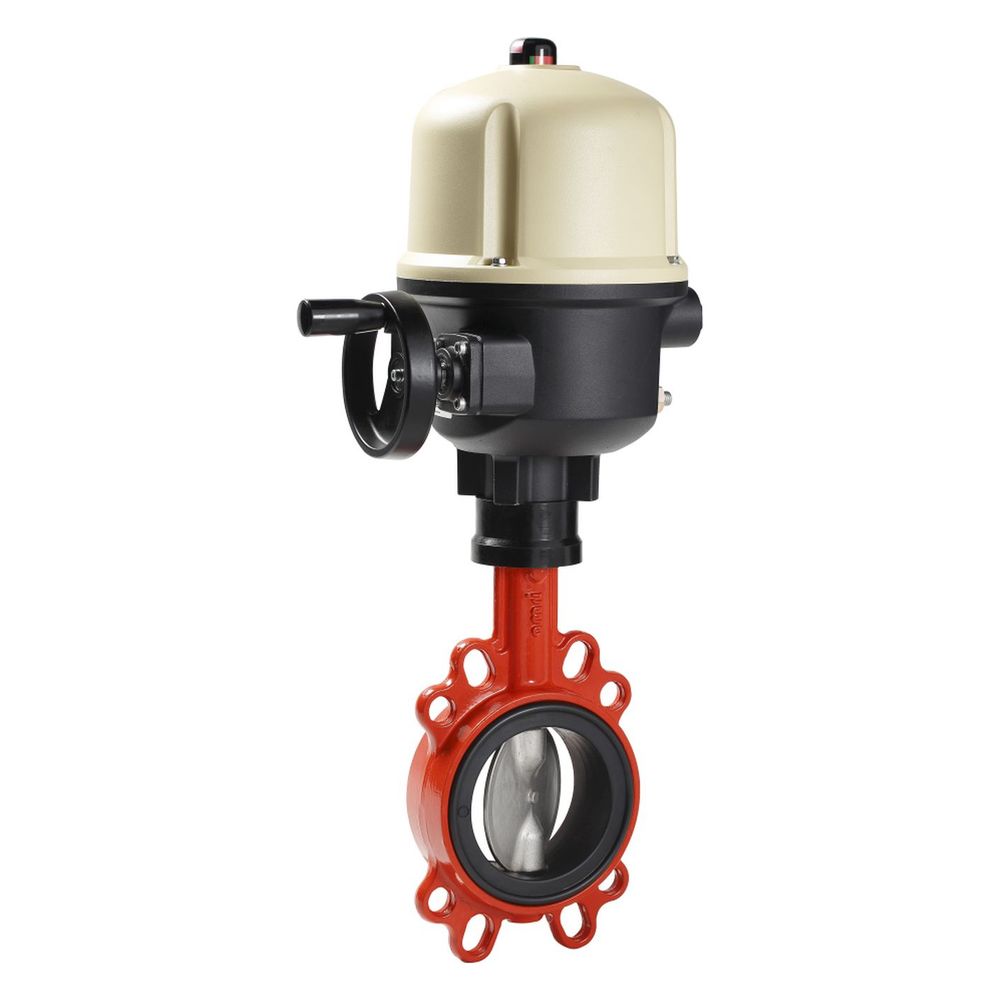

KSB Einklemm-Absperrklappe Boax-S, mit E-Antrieb AQ5 230V, PN 6/10/16, DN 65
Die zentrische Einklemm-Absperrklappe der Baureihe BOAX-S von KSB ist eine wartungsfreie Armatur für den Einsatz in der Gebäudetechnik, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasser. Ausgestattet mit einem elektrischen Stellantrieb vom Typ AQ5, ermöglicht sie eine präzise Steuerung bei einem Nenndruck von PN 6/10/16. Die Konstruktion zeichnet sich durch eine integrierte Taupunktsperre und eine hochwertige Materialwahl aus, die einen Betrieb in einem Temperaturbereich von -10 bis 130 °C ermöglicht.
Robuste Konstruktion und Materialqualität
Das einteilige Gehäuse in Ringform besteht aus Gusseisen (JS 1030) und ist mit einer Beschichtung in Orange (RAL 2002) versehen. Die Klappenscheibe ist aus rostfreiem Edelstahl gefertigt, während der elastische Ringbalg aus EPDM-XU besteht. Durch die zentrische Bauweise und die weichdichtende Ausführung ist die Welle vom Medium getrennt. Die Absperrklappe ist vollständig isolierbar und frei von lackbenetzungsstörenden Substanzen.
Flexibler Einsatz als Endarmatur
Die Armatur ist für den Einbau als Endarmatur konzipiert und beidseitig abflanschbar. Mit einer Baulänge von 46 mm nach ISO 5752-20 und EN 558-1-20 lässt sie sich kompakt in Rohrleitungssysteme integrieren. Der montierte Elektroantrieb von Bernard Controls ist für den Betrieb mit 230 V Wechselspannung ausgelegt.
Die Kombination aus Gusseisen-Gehäusetechnik und korrosionsbeständigen Edelstahlkomponenten macht diese Absperrklappe zu einer Lösung für anspruchsvolle Medienanwendungen. Mit einer Nennweite von DN 65 und einem zulässigen Betriebsdruck von 16 bar bietet sie Flexibilität bei der Anlagenplanung. Die integrierte Taupunktsperre und die Eignung für Trinkwasser unterstreichen die Eignung für moderne Gebäudesysteme.
Technische Daten
- Nennweite: DN 65
- Nenndruck: PN 6/10/16
- Zulässiger Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 46 mm
- Gehäusewerkstoff: Gusseisen (JS 1030)
- Klappenscheibenwerkstoff: Edelstahl 1.4301
- Dichtungswerkstoff: EPDM-XU
- Antriebstyp: Bernard Controls AQ5
- Nennspannung: 230 V (1ph)
Technische Daten
| Hersteller-Warengruppe | 20_Absperrklappen |
| Hersteller-Serie | BOAX |
| Hersteller-Produktgruppe | BOAXMAT-S/-SF, Absperrklappen |
| Hersteller-Artikelnummer | 01856815 |
| Hersteller | KSB |
| Hersteller | KSB |
| Anschlüsse | Wafertyp |
| AntrTyp | AQ5 |
| ArmAntr | Bernard Controls |
| Artikelnummer | KSB-01856815 |
| Baulänge | 46 |
| Baulänge_mm | 46 |
| BaulängeArm | ISO 5752-20 / EN 558-1-20 |
| Baureihe | BOAX-S |
| Bedienhöhe | 157 |
| Bedienung | Elektromotor |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 6/10/16 |
| Durchlass | 65 |
| EAN-13 | 3247545019808 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Fütterung Gehäuse | nicht austauschbar |
| Gastec QA Prüfung | nein |
| Gewicht | 12,7 kg |
| KIWA-Prüfsiegel | nein |
| Klappenentwurf | zentrisch |
| LPCB-Prüfung | nein |
| Material Klappenblatt | rostfreier Stahl |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | rostfreier Stahl |
| Materialqualität Klappenblatt | rost- und säurebeständiger Stahl |
| Max Druckunterschied bei 20 °C | 12 |
| MaxBetrDr | 16 |
| MaxMedTemp | 130 |
| MinMedTemp | -10 |
| Nenndruck | PN 6/10/16 |
| Nenndurchmesser | DN 65 |
| Nennspannung | 1ph 230 |
| Nennweite | DN 65 |
| Netzfrequenz | 50 |
| Oberflächenschutz | beschichtet |
| Spannungsart | Wechselspannung |
| Standard | EN |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| Werkstoffgüte Spindel | rost- und säurebeständiger Stahl |
| Winkel der Spindel | 90 |
| Wst_ArmGeh | JS 1030 |
| Wst_Klappenscheibe | 1,4301 |
| Wst_Ringbalg | EPDM-XU |
| Wst_Welle | 1,4029 |
| WEEE-Nr. | DE84256873 |
