Beschreibung
Wolf Verrohrungsgruppe Heizkreisabsperrset alle Gasthermen ohne hydraulische Weiche
Der Wolf Verrohrungsgruppe Heizkreisabsperrset ist speziell für alle Gasthermen ohne hydraulische Weiche konzipiert. Das komplett montierte Set umfasst ein elektrisches Absperrventil mit 230 V, das stromlos geschlossen arbeitet, sowie Kugelhähne mit Thermometern in Vor- und Rücklauf. Eine integrierte Schwerkraftbremse verhindert unerwünschte Zirkulationen. Die Design-Wärmedämmschalen aus expandiertem Polypropylen (EPP) sorgen für eine effektive Wärmedämmung und tragen zur Energieeffizienz bei. Das Set ist hydraulisch und elektrisch geprüft und eignet sich für Heizleistungen bis etwa 27 kW.
Wie ist die Verrohrungsgruppe aufgebaut?

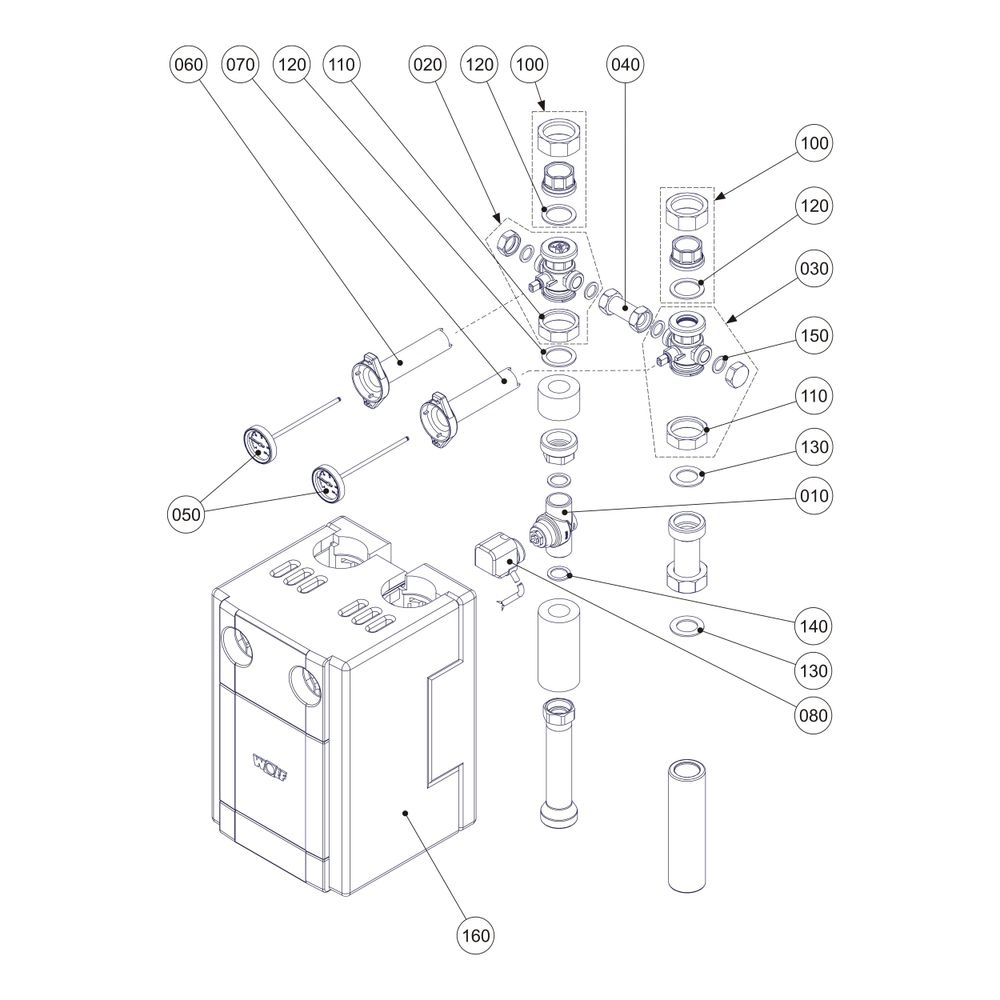

Das Heizkreisabsperrset besteht aus einem elektrischen Absperrventil 230 V, das im stromlos geschlossenen Zustand arbeitet. Vor- und Rücklauf sind mit Kugelhähnen ausgestattet, die jeweils ein Thermometer zur Temperaturüberwachung enthalten. Eine Schwerkraftbremse ist integriert, um unerwünschte Zirkulationen zu verhindern. Die Gruppe ist komplett montiert sowie hydraulisch und elektrisch geprüft.
Welche Anschlüsse und Materialien werden verwendet?
Die Verrohrungsgruppe verfügt über einen flachdichtenden Anschluss unten mit einem Nenndurchmesser von 1½ Zoll sowie eine lösbare Übergangsverschraubung oben mit Innengewinde 1 Zoll (DN25). Das Gehäuse ist aus Messing gefertigt und unbehandelt. Die Abmessungen betragen 384 x 250 x 260 mm (HxBxT).
Welche Leistungs- und Druckwerte sind relevant?
Das Heizkreisabsperrset ist für einen Differenzdruck von 110 mbar bei einem Volumenstrom von 1200 l/h ausgelegt. Bei einer Temperaturdifferenz von 20 K kann es Heizleistungen bis circa 27 kW abdecken. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 90 °C, der maximale Arbeitsdruck bei 20 °C beträgt 10 bar.
Wie sind die Wärmedämmschalen gestaltet?
Die Verrohrungsgruppe ist mit Design-Wärmedämmschalen aus EPP ausgestattet, die formstabil sind und eine effiziente Wärmedämmung ermöglichen, um Wärmeverluste zu reduzieren.
Technische Daten
- Anschluss unten: flachdichtend 1½ Zoll
- Anschluss oben: lösbare Übergangsverschraubung auf Innengewinde 1 Zoll (DN25)
- Gehäusematerial: Messing
- Abmessungen (HxBxT): 384 x 250 x 260 mm
- Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
- Maximaler Arbeitsdruck bei 20 °C: 10 bar
- Differenzdruck: 110 mbar bei 1200 l/h
- Heizleistung bei ΔT 20 K: ca. 27 kW
- Oberflächenschutz: unbehandelt
Das Wolf Heizkreisabsperrset bietet eine geprüfte und zuverlässige Lösung für die Verrohrung von Gasthermen ohne hydraulische Weiche. Mit seiner elektrischen Absperrventiltechnik, den integrierten Thermometern und der effektiven Wärmedämmung ist es für Heizleistungen bis etwa 27 kW geeignet und unterstützt eine sichere und effiziente Heizungsinstallation.
Technische Daten
| Hersteller-Warengruppe | Regelung u. Zubehör |
| Hersteller-Produktgruppe | Verrohrungsgruppe, Verteiler usw. |
| Hersteller-Artikelnummer | 2072195 |
| Hersteller | Wolf |
| Anschluss 1 | Innengewinde (metrisch) |
| Arbeitslänge | 370 |
| Artikelnummer | WOLF-2072195 |
| EAN-13 | 4045013280007 |
| Gewicht | 4,89 kg |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 90 |
| Mit Bedienungsschlüssel | nein |
| Mit Manometer | nein |
| Mit Überströmventil | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss 1 | 15 |
| Rohraußendurchmesser Anschluss 2 | 27 |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 82558211 |
