Beschreibung
Wolf Verrohrungsgruppe Einstrang Hocheffizienzpumpe DN 25-60 selbstregelnd
Die Wolf Verrohrungsgruppe Einstrang mit selbstregelnder Hocheffizienzpumpe DN 25-60 ist eine vormontierte, hydraulisch und elektrisch geprüfte Einheit für ungemischte Heizkreise. Sie eignet sich für Heiz- und Kühlanwendungen und ist mit hochwertigen Komponenten wie Kugelhähnen mit Thermometern in Vor- und Rücklauf sowie einer Schwerkraftbremse ohne Überströmventil ausgestattet. Die integrierte Hocheffizienzpumpe arbeitet mit einem Energieeffizienzindex (EEI) von kleiner oder gleich 0,20 und ist steckerfertig verdrahtet. Die Verrohrungsgruppe ist mit einer Design-Wärmedämmschale aus EPP versehen und ermöglicht eine einfache Montage, auch auf Verteilerbalken ohne zusätzliche Wandhalterung.
Wie ist die Verrohrungsgruppe aufgebaut und welche Komponenten sind enthalten?

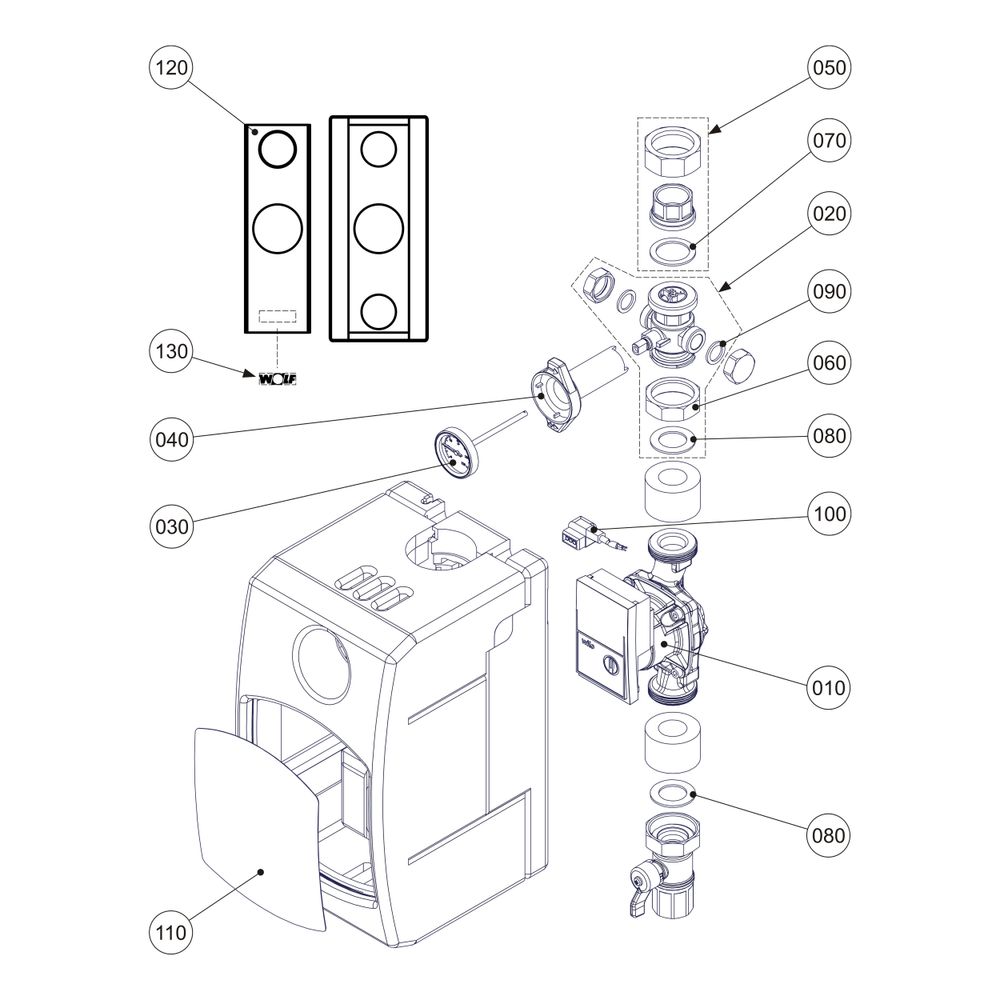

Die Verrohrungsgruppe besteht aus einer selbstregelnden Hocheffizienzpumpe, die mit einem Kabel steckerfertig verdrahtet ist, sowie Kugelhähnen mit integrierten Thermometern in Vor- und Rücklauf. Eine Schwerkraftbremse ohne Überströmventil sorgt für den hydraulischen Schutz. Die Anschlüsse sind unten flachdichtend mit 1½ Zoll Außengewinde (BSPP) und oben mit einer lösbaren Übergangsverschraubung auf Innengewinde 1 Zoll (DN25) beziehungsweise 1¼ Zoll (DN32) ausgeführt. Die Armaturen sind aus Messing gefertigt und mit Absperrventilen ausgestattet. Die gesamte Gruppe ist komplett montiert, hydraulisch und elektrisch geprüft und mit einer Wärmedämmschale aus EPP versehen.
Welche Leistungsdaten und Einsatzmöglichkeiten bietet die Hocheffizienzpumpe?
Die Pumpe arbeitet mit einem Energieeffizienzindex (EEI) von kleiner oder gleich 0,20 und ist selbstregelnd. Sie erreicht bei einem Differenzdruck von 150 mbar und einer Fördermenge von 2350 Litern pro Stunde folgende Heizleistungen: bis zu 27 kW bei einer Temperaturdifferenz von 10 Kelvin, bis zu 41 kW bei 15 Kelvin und bis zu 55 kW bei 20 Kelvin. Die Verrohrungsgruppe ist für den Einsatz in Heiz- und Kühlsystemen geeignet, kann mit Glykol betrieben werden und ermöglicht eine einstellbare Strömungsrichtung.
Wie gestaltet sich die Montage und der Anschluss der Verrohrungsgruppe?
Die Verrohrungsgruppe hat kompakte Abmessungen von 384 mm Höhe, 250 mm Breite und 260 mm Tiefe. Der Anschluss erfolgt unten flachdichtend mit 1½ Zoll Außengewinde (BSPP) und oben über eine lösbare Übergangsverschraubung auf Innengewinde 1 Zoll (DN25) oder 1¼ Zoll (DN32). Ein einfacher Tausch des Vorlaufs von links nach rechts ist möglich. Bei der Montage auf einem Verteilerbalken ist keine zusätzliche Wandhalterung erforderlich, was die Installation erleichtert.
Technische Daten
- Abmessungen (HxBxT): 384 x 250 x 260 mm
- Leistung bei Δt 20 K: 55 kW
- Fördermenge: 2350 l/h bei Δp 150 mbar
- Energieeffizienzindex (EEI): ≤ 0,20
- Anschluss unten: Flachdichtend 1½ Zoll Außengewinde (BSPP)
- Anschluss oben: Lösbare Übergangsverschraubung auf Innengewinde 1 Zoll (DN25) bzw. 1¼ Zoll (DN32)
- Werkstoff Armaturen: Messing
- Mit Thermometer: Ja, in Vor- und Rücklauf
- Mit Absperrventil: Ja
- Mit Schwerkraftbremse: Ja, ohne Überströmventil
- Wärmedämmung: Design-Wärmedämmschale aus EPP
Die Wolf Verrohrungsgruppe Einstrang mit selbstregelnder Hocheffizienzpumpe DN 25-60 bietet eine effiziente und montagefreundliche Lösung für ungemischte Heizkreise. Mit einer Leistung von bis zu 55 kW bei 20 Kelvin Temperaturdifferenz und einem niedrigen Energieeffizienzindex von maximal 0,20 unterstützt sie energieeffiziente Heiz- und Kühlsysteme. Die integrierten Kugelhähne mit Thermometern und die Wärmedämmung sorgen für eine zuverlässige Temperaturkontrolle und reduzierte Wärmeverluste.
Technische Daten
| Hersteller-Warengruppe | Regelung u. Zubehör |
| Hersteller-Produktgruppe | Verrohrungsgruppe, Verteiler usw. |
| Hersteller-Artikelnummer | 2072141 |
| Hersteller | Wolf |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | WOLF-2072141 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 370 |
| Baulänge | 200 |
| Bautiefe | 241 |
| EAN-13 | 4045013279995 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | nein |
| Gewicht | 4,366 kg |
| Heizkreisregler erweiterbar | nein |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 6,2 |
| Leistung | 55 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 90 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Anschluss Temperaturfühler | nein |
| Mit automatischer Entlüftung | nein |
| Mit Differenzdruckregler | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmedämmung | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Strömungsrichtung | einstellbar |
| Verteilerbalken erweiterbar | ja |
| Wandaufstellung | nein |
| Werkstoff Armaturen | Messing |
| Wärmeübertrager erweiterbar | ja |
| Öffnungsdruck Sperrventil | 0,01 |
| WEEE-Nr. | 82558211 |
