Wolf Verrohrungsgruppe Mischerkreis Hocheffizienzpumpe DN 32-60 selbstregelnd
Die Wolf Verrohrungsgruppe Mischerkreis mit selbstregelnder Hocheffizienzpumpe DN 32-60 ist eine vormontierte und geprüfte Einheit für gemischte Heizkreise. Sie kombiniert eine energieeffiziente Pumpe mit einem montierten Mischermotor und einem 3-Wege-Messing-Mischer DN32 mit einem kvs-Wert von 18. Die Gruppe ist mit Design-Wärmedämmschalen aus expandiertem Polypropylen (EPP) ausgestattet und eignet sich für Heizsysteme mit Leistungen bis zu 70 kW bei einer Temperaturdifferenz von 20 K.
Wie ist die Verrohrungsgruppe aufgebaut?

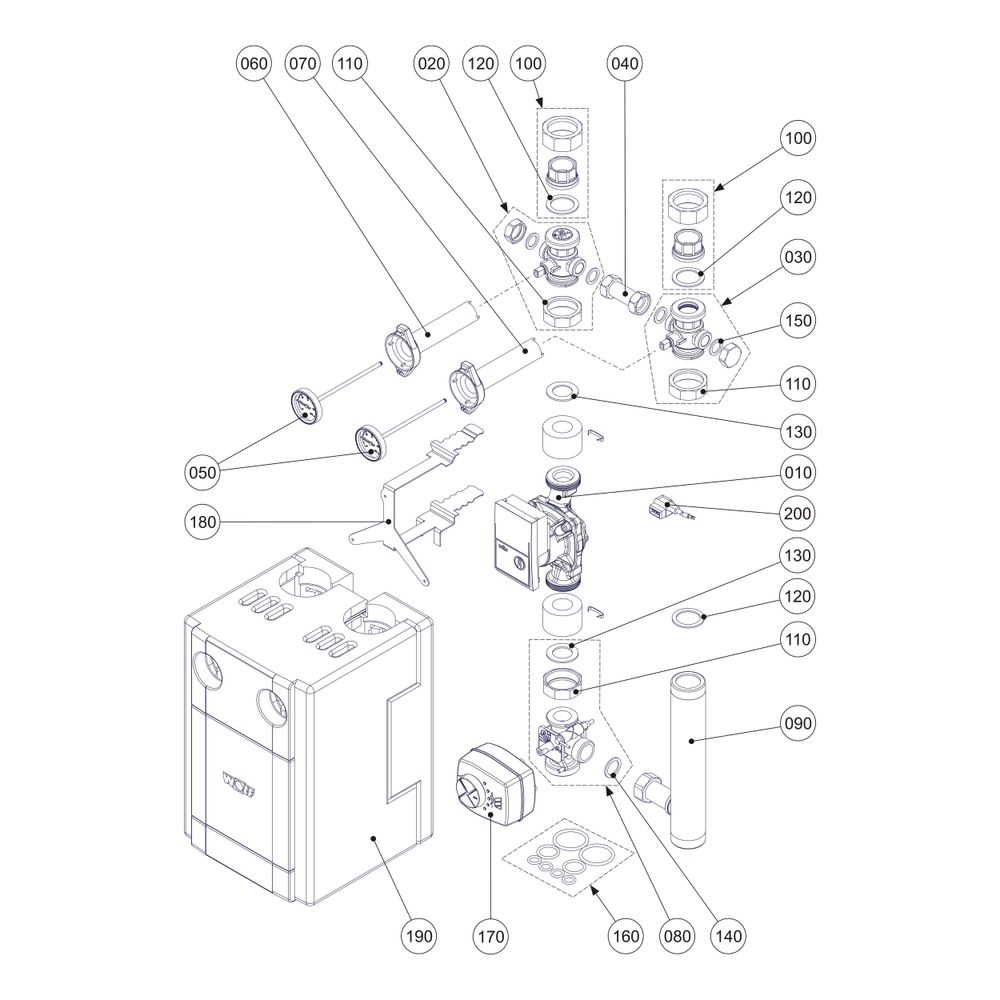

Die Verrohrungsgruppe besteht aus einer selbstregelnden Hocheffizienzpumpe mit einem Energieeffizienzindex (EEI) kleiner oder gleich 0,20, einem montierten Mischermotor sowie einem 3-Wege-Messing-Mischer DN32, der bei Nullstellung tropfdicht ist. Kugelhähne mit Thermometern sind sowohl im Vor- als auch im Rücklauf integriert. Die Armaturen sind aus Messing gefertigt, die Verrohrung aus Stahl. Die Gruppe verfügt über eine Schwerkraftbremse ohne Überströmventil. Die Anschlüsse sind unten flachdichtend mit 1½ Zoll und oben mit einer lösbaren Übergangsverschraubung auf IG 1¼ Zoll (DN32) ausgeführt.
Welche Funktionen und Eigenschaften bietet die Hocheffizienzpumpe?
Die Pumpe ist selbstregelnd und entspricht den Anforderungen der EU-Verordnungen EC 547/2012 und EC 641/2009. Sie ist steckerfertig verdrahtet, hat eine Einbaulänge von 180 mm und eine einstellbare Strömungsrichtung. Die Pumpe ist für den Einsatz mit Glykol geeignet und arbeitet bei einem maximalen Arbeitsdruck von 10 bar. Die Kombination aus Pumpe und Mischermotor ist hydraulisch und elektrisch geprüft.
Wie ist die Verrohrungsgruppe montiert und gedämmt?
Die Gruppe ist komplett montiert und mit Design-Wärmedämmschalen aus EPP versehen, die eine effiziente Wärmeisolierung bieten. Die Abmessungen betragen 384 mm in der Höhe, 250 mm in der Breite und 260 mm in der Tiefe. Ein einfacher Tausch des Vorlaufs von links nach rechts ist möglich. Bei Montage auf einem Verteilerbalken ist keine zusätzliche Wandhalterung erforderlich.
Für welche Anwendungen ist die Verrohrungsgruppe geeignet?
Die Verrohrungsgruppe ist für gemischte Heizkreise ausgelegt und kann für Heiz- und Kühlsysteme verwendet werden. Sie ist erweiterbar mit Heizkreisreglern, Verteilerbalken und Wärmeübertragern. Die Gruppe eignet sich für Systeme mit einer Mediumtemperatur von bis zu 90 °C und unterstützt Leistungen bis zu 70 kW bei einer Temperaturdifferenz von 20 K.
Technische Daten
- Nennweite Mischerkreis: DN 32
- Kvs-Wert: 18
- Leistung: bis 70 kW (bei Δt 20 K)
- Mediumtemperatur: max. 90 °C
- Abmessungen (HxBxT): 384 x 250 x 260 mm
- Anschluss unten: 1½ Zoll flachdichtend
- Anschluss oben: IG 1¼ Zoll (DN32) lösbare Übergangsverschraubung
- Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1), 2 Zoll
- Einbaulänge Pumpe: 180 mm
- Max. Arbeitsdruck: 10 bar
- Energieeffizienzindex (EEI): ≤ 0,20
- Werkstoff Armaturen: Messing
- Werkstoff Verrohrung: Stahl
- Mit Wärmedämmung: ja
- Mit Thermometer: ja
- Mit Servomotor: ja
Die Wolf Verrohrungsgruppe Mischerkreis mit selbstregelnder Hocheffizienzpumpe DN 32-60 bietet eine effiziente und kompakte Lösung für gemischte Heizkreise. Mit einer Leistung von bis zu 70 kW und einer maximalen Mediumtemperatur von 90 °C erfüllt sie anspruchsvolle Anforderungen. Die integrierte Pumpe mit niedrigem Energieeffizienzindex sorgt für einen sparsamen Betrieb, während die Wärmedämmung Wärmeverluste reduziert und die Montage durch die vormontierte Bauweise erleichtert wird.
Technische Daten
| Hersteller-Warengruppe | Regelung u. Zubehör |
| Hersteller-Produktgruppe | Verrohrungsgruppe, Verteiler usw. |
| Hersteller-Artikelnummer | 2072140 |
| Hersteller | Wolf |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | WOLF-2072140 |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 370 |
| Baulänge | 250 |
| Bautiefe | 257 |
| EAN-13 | 4045013279988 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | ja |
| Gewicht | 12 kg |
| Heizkreisregler erweiterbar | ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 11 |
| Leistung | 70 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 90 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Anschluss Temperaturfühler | nein |
| Mit automatischer Entlüftung | nein |
| Mit Differenzdruckregler | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | ja |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmedämmung | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser Pumpenanschluss | 2 Zoll (50) |
| Nenndurchmesser sekundär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Rohraußendurchmesser primär | 0 |
| Rohraußendurchmesser sekundär | 48 |
| Sekundärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Strömungsrichtung | einstellbar |
| Verteilerbalken erweiterbar | ja |
| Wandaufstellung | nein |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| Wärmeübertrager erweiterbar | ja |
| Öffnungsdruck Sperrventil | 0,01 |
| WEEE-Nr. | 82558211 |
