Wolf Verrohrungsgruppe Heizkreis Hocheffizienzpumpe selbstregelnd
1 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Volumenstrom
Beschreibung
Wolf Verrohrungsgruppe Heizkreis Hocheffizienzpumpe DN 25-60 selbstregelnd
Der Wolf Verrohrungsgruppe Heizkreis mit selbstregelnder Hocheffizienzpumpe DN 25-60 ist eine vormontierte Einheit für ungemischte Heizkreise. Sie zeichnet sich durch eine energieeffiziente Pumpe mit einem Energieeffizienzindex (EEI) von höchstens 0,20 aus und ist mit hochwertigen Komponenten wie Kugelhähnen mit Thermometern in Vor- und Rücklauf ausgestattet. Die Verrohrungsgruppe eignet sich für Heiz- und Kühlsysteme und bietet dank integrierter Wärmedämmung eine platzsparende Lösung.
Welche Komponenten umfasst die Verrohrungsgruppe?

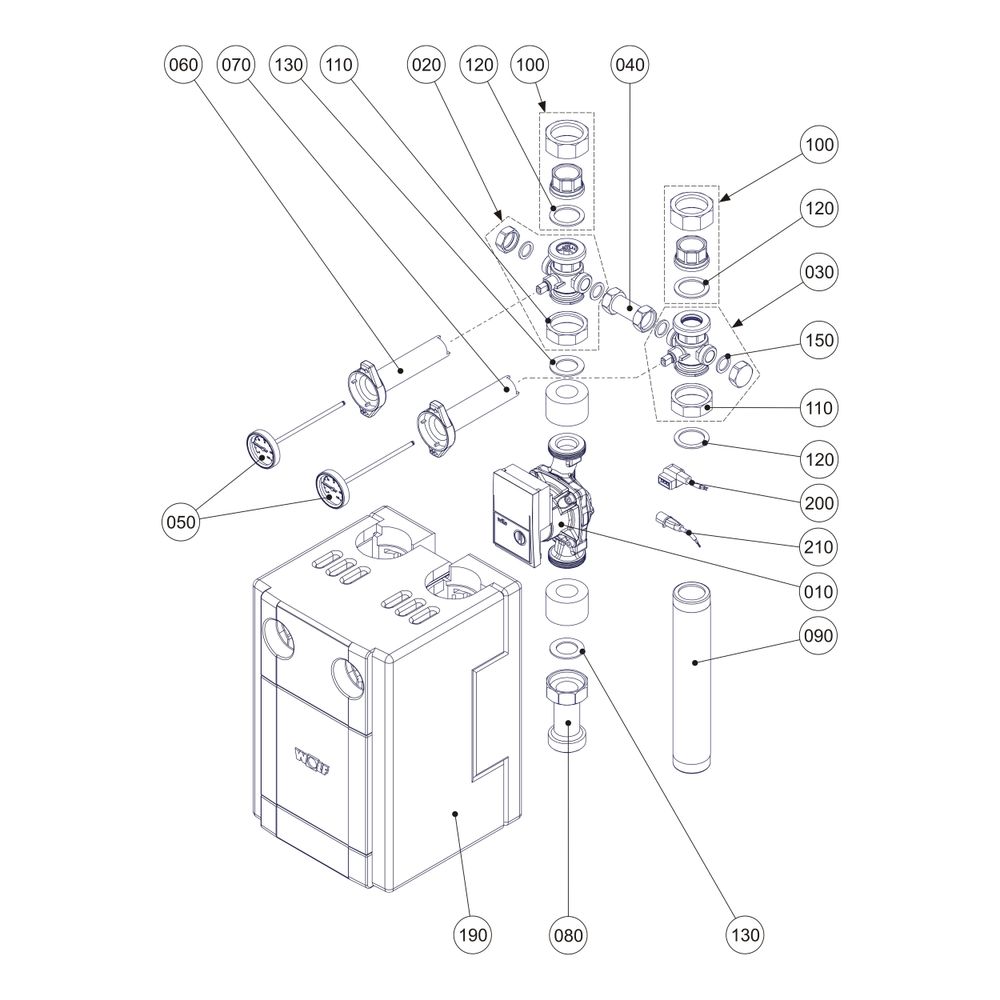

Die Gruppe besteht aus einer selbstregelnden Hocheffizienzpumpe, die steckerfertig verdrahtet ist, sowie Kugelhähnen mit Thermometern in Vor- und Rücklauf. Eine Schwerkraftbremse ohne Überströmventil ist integriert. Die Anschlüsse sind unten flachdichtend mit 1½ Zoll und oben mit einer lösbaren Übergangsverschraubung auf Innengewinde 1 Zoll (DN25) ausgeführt. Die Verrohrung besteht aus Stahl, die Armaturen aus Messing. Die gesamte Einheit ist hydraulisch und elektrisch geprüft und wird mit Design-Wärmedämmschalen aus expandiertem Polypropylen (EPP) geliefert.
Wie ist die Verrohrungsgruppe montiert und welche Besonderheiten gibt es?
Die Verrohrungsgruppe ist komplett montiert und ermöglicht einen einfachen Tausch des Vorlaufs von links nach rechts. Bei Montage auf einem Verteilerbalken ist keine zusätzliche Wandhalterung erforderlich, was die Installation erleichtert. Die kompakte Baugröße von 384 mm Höhe, 250 mm Breite und 260 mm Tiefe erlaubt eine platzsparende Integration.
Welche Leistungsdaten und Einsatzbereiche bietet die Hocheffizienzpumpe?
Die Pumpe arbeitet mit einem maximalen Differenzdruck von 150 mbar bei einem Volumenstrom von 2350 l/h. Die Leistung variiert je nach Temperaturdifferenz (Delta t): bis zu 27 kW bei 10 K, bis zu 41 kW bei 15 K und bis zu 55 kW bei 20 K. Die Pumpe ist für Mediumtemperaturen bis 90 °C geeignet und kann sowohl in Heiz- als auch in Kühlsystemen eingesetzt werden. Die Strömungsrichtung ist einstellbar, was Flexibilität bei der Installation bietet.
Welche Anschluss- und Ausstattungsmerkmale sind wichtig?
Die Verrohrungsgruppe verfügt über primäre Anschlüsse mit Außengewinde zylindrisch BSPP (ISO 228-1) in 1½ Zoll (40 mm) und sekundäre Anschlüsse mit Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) in 1 Zoll (25 mm). Die Armaturen sind mit Absperrventilen ausgestattet, jedoch ohne Sicherheitsventil, Manometer oder automatische Entlüftung. Die Gruppe ist für den Einsatz mit Glykol geeignet, jedoch nicht für Ethanol.
Technische Daten
- Abmessungen (HxBxT): 384 x 250 x 260 mm
- Leistung: bis 55 kW
- Max. Mediumtemperatur: 90 °C
- Pumpenanschluss: 1½ Zoll Außengewinde BSPP
- Sekundärer Anschluss: 1 Zoll Innengewinde BSPT-Rp
- Differenzdruck: 150 mbar bei 2350 l/h
- Kvs-Wert: 6,3
- Werkstoff Armaturen: Messing
- Werkstoff Verrohrung: Stahl
- Mit Wärmedämmung: ja
- Mit Thermometer: ja
Die Wolf Verrohrungsgruppe Heizkreis mit selbstregelnder Hocheffizienzpumpe DN 25-60 bietet eine effiziente und kompakte Lösung für Heiz- und Kühlsysteme. Mit einer Leistung von bis zu 55 kW und einer maximalen Mediumtemperatur von 90 °C erfüllt sie anspruchsvolle Anforderungen. Die integrierte Wärmedämmung und die einfache Montage machen sie zu einer praktischen Wahl für moderne Heizkreise.
Technische Daten
| Hersteller-Warengruppe | Regelung u. Zubehör |
| Hersteller-Produktgruppe | Verrohrungsgruppe, Verteiler usw. |
| Hersteller-Artikelnummer | 2072135 |
| Hersteller | Wolf |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | WOLF-2072135 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 370 |
| Baulänge | 250 |
| Bautiefe | 257 |
| EAN-13 | 4045013279933 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | nein |
| Gewicht | 9 kg |
| Heizkreisregler erweiterbar | nein |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 6,3 |
| Leistung | 55 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 90 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Anschluss Temperaturfühler | nein |
| Mit automatischer Entlüftung | nein |
| Mit Differenzdruckregler | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmedämmung | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Rohraußendurchmesser primär | 33 |
| Rohraußendurchmesser sekundär | 48 |
| Sekundärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Strömungsrichtung | einstellbar |
| Verteilerbalken erweiterbar | ja |
| Wandaufstellung | nein |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| Wärmeübertrager erweiterbar | ja |
| Öffnungsdruck Sperrventil | 0,01 |
| WEEE-Nr. | 82558211 |
