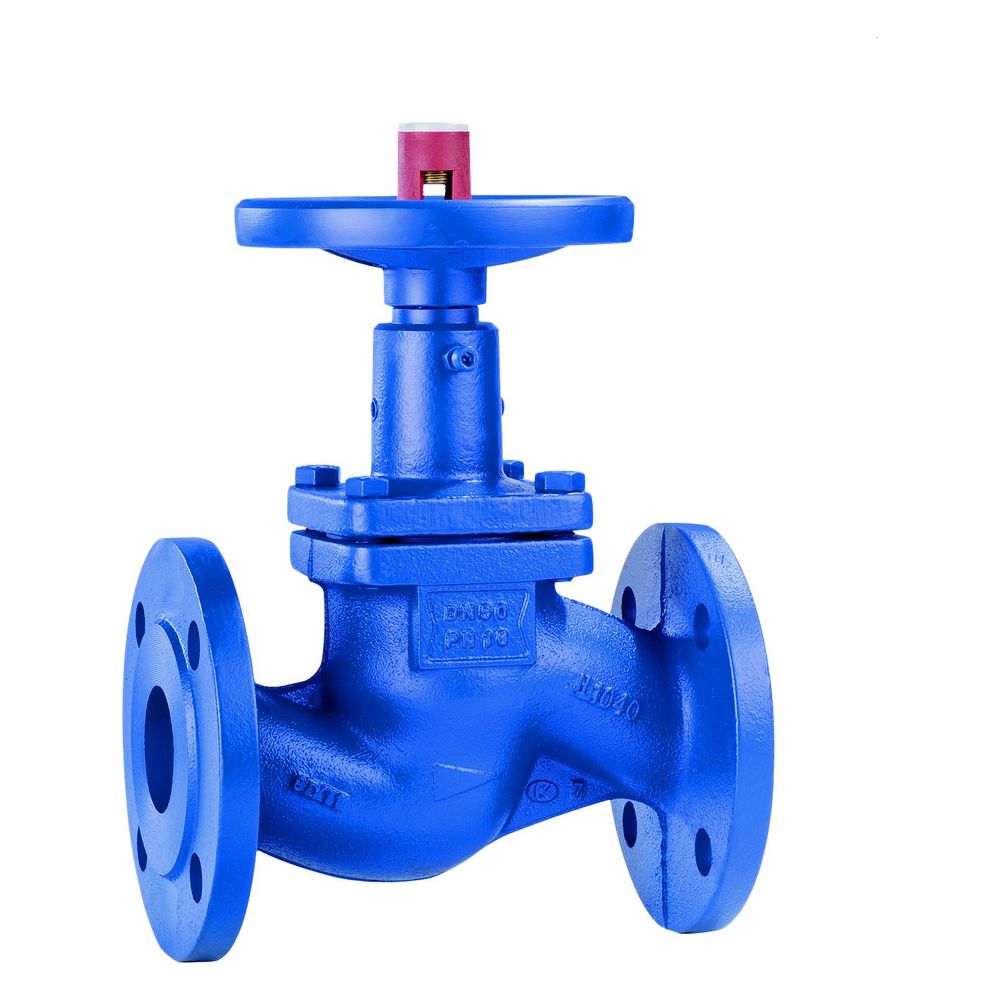

Bild öffnenKSB Flanschen-Absperrventil BOA-H GJL-250, PN 16 DN 200, Grundausführung
Artikelnr: 48872074
EAN: 4031932060554
UVP: 5.208,80 €
1.606,50 €
Lieferung per Spedition
Versandkosten & Lieferinformationen
Versand innerhalb 10 –
14 Werktagen
Mi. 22. Oktober 25 –
Di. 28. Oktober 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage
KSB Flanschen-Absperrventil BOA-H GJL-250, PN 16 DN 200, Grundausführung
Beschreibung:
Absperrventil nach DIN/EN mit Flanschen, mit Faltenbalg, geradem Oberteil, mit Absperrkegel oder Drosselkegel, serienmäßiger Stellungsanzeige mit Farbleitsystem zur Unterscheidung der Ausführung, austauschbarem Kegel, geschütztem Faltenbalg bei komplett geöffneter Armatur, Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.
Einsatz:
Warmwasserheizungsanlagen, Heißwasseranlagen, Kühlkreisläufe, Wärmeübertragungsanlagen, allgemeine Dampfanwendungen in Gebäudetechnik und Industrie. Andere Medien auf Anfrage.
Wartungsfreies, metallisch dichtendes
Flanschen-Absperrventil mit Faltenbalg,
serienmässig mit Stellungsanzeige,
Feststellvorrichtung und Hubbegrenzung.
Geradsitzausführung mit nichtsteigendem
Handrad und Stellungsanzeige mit
Farbleitsystem ausserhalb der
Isolierung, voll isolierbar nach EnEv.
Druckstossgeschützter Faltenbalg bei
voll geöffneter Stellung,
nachgeschalteter Sicherheitsstopfbuchse
und austauschbarem Kegel.
Plombierbare Kappe gegen
unbeabsichtigtes Schliessen nach DIN
4751 als Variante lieferbar.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Aussenanstrich: Standard
Farbe: blau RAL 5002
Antrieb: Handrad
Gehäuse: EN-GJL-250 (JL1040)
Kegel: 1.0402 / 1.4370
max. Mediumtemperatur: -10 bis 300 oC
Bauform: Durchgangsform
Baulänge nach: EN 558/1
Kegelausführung: Flachkegel
Abdichtung im Sitz: metallisch
Nenndruck: PN 16
Nennweite: DN200
Gewicht: 130 kg
Fabrikat: KSB
Baureihe: BOA-H -
Artikelnummer: 48872074
EAN/GTIN: 4031932060554
Materialpreisgruppe: D3
Kein Verwendungshinweis notwendig
Weiterlesen
Sicherheits- und Installationshinweis
Die Montage,
Erstinbetriebnahme, Inspektion und Wartung von sicherheitsrelevanten Bauteilen muss von
qualifizierten Fachkräften unter Beachtung der Trinkwasserverordnung durchgeführt werden.
Hersteller
KSB SE & Co. KGaA
Johann-Klein-Straße 9
67227 Frankenthal
Deutschland
Effiziente KSB Pumpensysteme und Zubehör
KSB ist ein weltweit führender Anbieter von Pumpen und Armaturen für zahlreiche Branchen und Anwendungen. Mit einer Erfindung zur Effizienzsteigerung von Dampfmaschinen beginnt bereits 1871 die Geschichte des deutschen Unternehmens, das heute ein breites Sortiment von Kreiselpumpen, Tauchpumpen, Schmutzwasserpumpen, Brandschutzpumpen, Hebeanlagen und Industriearmaturen umfasst. Die Qualitätsprodukte der KSB Gruppe sind besonders beliebt im Bereich der Wasserversorgung, Abwasserbehandlung, Energieerzeugung, Industrie und Bauwesen.
KSB bietet für jeden Bedarf eine maßgeschneiderte Pumpenlösungen, von Standardwasserpumpen bis hin zu hochspezialisierten Hochdruckpumpen. Die Marke KSB bietet Pumpen aus der Gebäude-, Industrie-, Wasser- und Energietechnik, mit flexibler Pumpenauslegung in hoher Effizienz und Qualität. Neben erstklassigen Pumpen bietet KSB auch ein umfassendes Zubehörsortiment an sowie Ersatzteile, von Dichtungen und Lagern bis hin zu Pumpensteuerungen und Überwachungssystemen. Diese hochwertigen Komponenten wurden speziell für KSB-Pumpen und -Systeme entwickelt und zeichnen sich durch ihre Langlebigkeit und hohe Kompatibilität aus, die für einen nachhaltigen und reibungslosen Betrieb sorgen.
Technische Daten
| Hersteller-Warengruppe | 23_Absperrventile |
| Hersteller-Serie | BOA-H |
| Hersteller-Produktgruppe | BOA-H, Absperrventile |
| Hersteller-Artikelnummer | 48872074 |
| Hersteller | KSB |
| Hersteller | KSB |
| Abd_Sitz | metallisch |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| AnstrArt | Standard |
| ArmAntr | Handrad |
| Artikelnummer | KSB-48872074 |
| Ausführung des Ventils | festes Ventil |
| Balgventil | ja |
| BaulängeArm | EN 558/1 |
| Baureihe | BOA-H |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4031932060554 |
| Edelstahlsitzring | ja |
| Farbe | blau RAL 5002 |
| Federschließend (NC) | nein |
| Federöffnend (NO) | nein |
| Freistrom | nein |
| Gastec QA Prüfung | nein |
| Geeignet für Dampf | ja |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | ja |
| GehBauForm | Durchgangsform |
| Gewicht | 155 kg |
| Handradkappe | ohne |
| Höhe Handgriff/Handrad | 500 |
| KegelAusf | Flachkegel |
| KIWA-Prüfsiegel | nein |
| Kopfstücktyp | Gewindeschrauben |
| Länge Handgriff/Durchmesser Handrad | 400 |
| Max Mediumtemperatur (Dauerbetrieb) | 300 |
| MaxMedTemp | 300 |
| Min Mediumtemperatur (Dauerbetrieb) | -10 |
| MinMedTemp | -10 |
| Mit Entleerungsventil | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückstromsicherung | nein |
| Mit Standanzeiger | ja |
| Nennbaugröße | DIN |
| Nenndruck | PN 16 |
| Nenndurchmesser | DN 200 |
| Nennweite | DN200 |
| Rechtwinklige Ausführung | nein |
| Rohraußendurchmesser alle Anschlüsse | 200 |
| Selbstverschließend | nein |
| Spindel und/oder Handrad ansteigend | nein |
| Spindelgewinde außerhalb des Mediums | ja |
| Typenzulassung nach BBR/EKS | nein |
| Unter Druck austauschbare Spindelabdichtung | nein |
| VdS-geprüft | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| Winkel der Spindel | 90 |
| Wst_ArmGeh | EN-GJL-250 (JL1040) |
| Wst_Kegel | 1.0402 / 1.4370 |
| Zeta-Wert | 5,8 |
| WEEE-Nr. | 84256873 |
