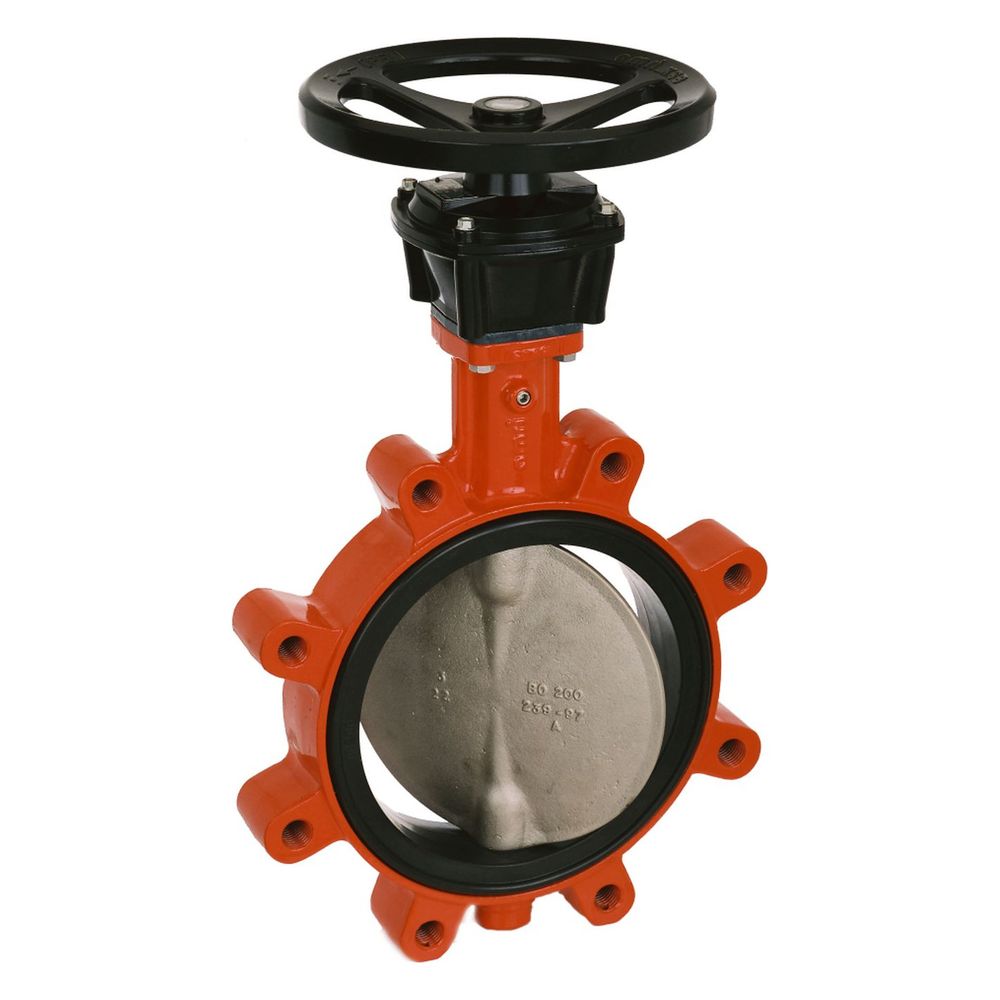

KSB Absperrklappe Boax-SF, Gewindeflansch, Getriebe MA12, PN 10/16, DN 65

Die zentrische Absperrklappe der Baureihe BOAX-SF von KSB ist eine weichdichtende Armatur für den Einsatz in der Gebäudetechnik, Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasser. Sie ist als Endarmatur einsetzbar und verfügt über ein manuelles Untersetzungsgetriebe vom Typ MA12. Dank der integrierten Taupunktsperre und der Wärmesperre ist die Armatur vollständig isolierbar.

Robuste Konstruktion und Materialwahl

Das Gehäuse aus Gusseisen (EN-GJS-400-15) ist mit Gewindeflanschaugen für einseitiges Abflanschen ausgestattet. Die Klappenscheibe besteht aus Edelstahl 1.4308, während der Ringbalg aus EPDM-XU gefertigt ist. Die Welle ist medienberührt nicht im Kontakt, was die Betriebssicherheit erhöht. Die Armatur ist silikonfrei gefertigt und wartungsfrei konzipiert.

Technische Daten

• Nennweite: DN 65
• Nenndruck: PN 10/16
• Maximaler Betriebsdruck: 16 bar
• Mediumtemperatur: -10 bis 130 °C
• Kvs-Wert: 275
• Gehäusewerkstoff: Gusseisen (EN-GJS-400-15)
• Scheibenwerkstoff: Edelstahl 1.4308
• Dichtung: EPDM-XU
• Baulänge: 46 mm
• Gewicht: 4,5 kg

Die Absperrklappe überzeugt durch ihre vielseitige Einsetzbarkeit als Endarmatur und ihre robuste Ausführung für anspruchsvolle Anwendungen in der Gebäudetechnik. Mit einem Nenndruck von PN 10/16 und einem Betriebstemperaturbereich von -10 bis 130 °C bietet sie eine zuverlässige Lösung für diverse Medienkreisläufe. Die Kombination aus hochwertigen Materialien wie Edelstahl und EPDM-XU sowie die manuelle Bedienung über das Getriebe MA12 machen diese Armatur zu einer effizienten Komponente für moderne Anlagen.
