KSB Hebeanlage Compacta UZ, mit Rückflusssperre, Steuerung LCB2
24 weitere Ausführungen verfügbar
Ausführung
Typ
Beschreibung

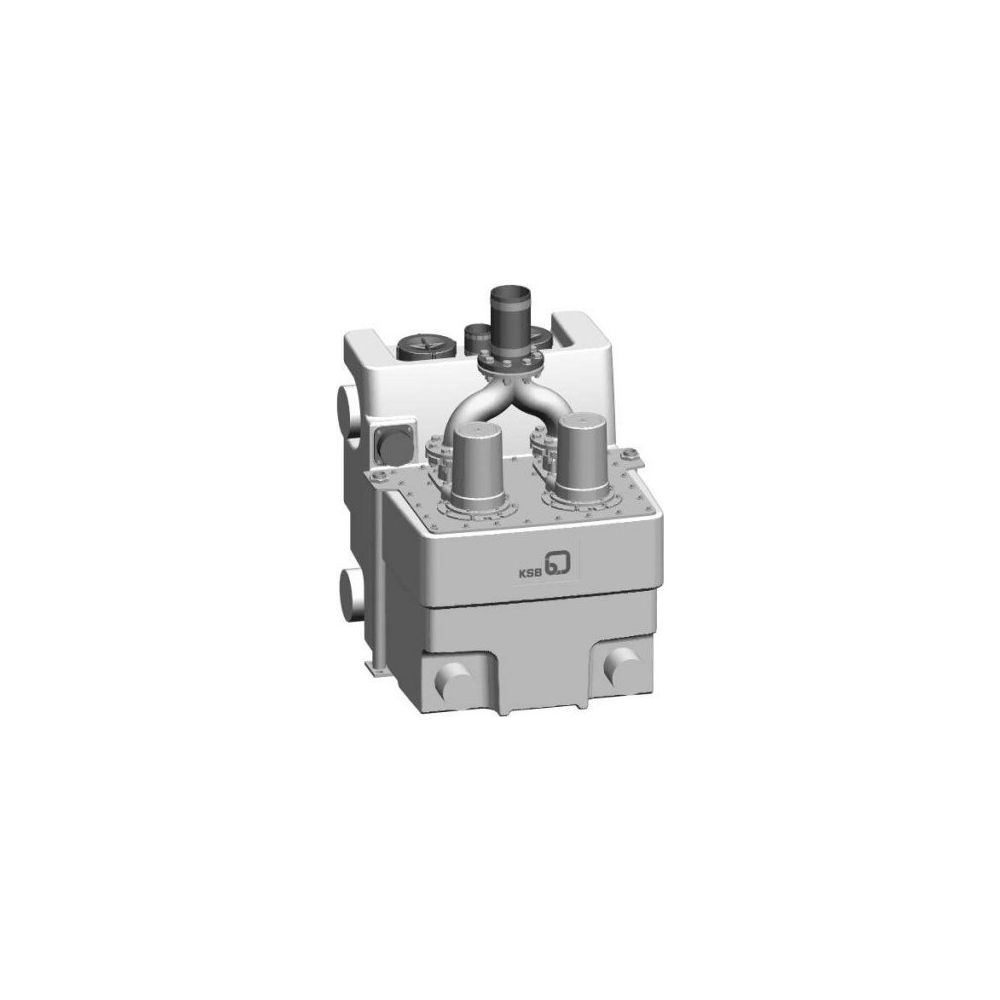

KSB Hebeanlage Compacta UZ 4.450 D/C, mit Rückflusssperre, Steuerung LCB2, C-Ausführung
Die KSB Compacta UZ 4.450 D/C ist eine überflutbare Doppel-Fäkalienhebeanlage zur automatischen Entsorgung von Abwasser und Fäkalien aus Gebäuden unterhalb der Rückstauebene. Die C-Ausführung ist für aggressive Medien konzipiert und eignet sich für den Einsatz in öffentlichen Gebäuden, Industrieanlagen sowie Souterrainwohnungen.
Betriebssicherheit und Steuerung
Die Anlage wird durch die elektronische Steuereinheit LevelControl Basic 2 vollautomatisch gesteuert. Diese ermöglicht eine dynamische Anpassung des Schaltfeldes, einen automatischen Pumpenwechsel zur gleichmäßigen Auslastung sowie eine präzise Füllstandsmessung mittels analogem Schwimmsensor. Ein integrierter Alarmsummer mit netzunabhängiger Akku-Pufferung sowie Diagnosefunktionen unterstützen den zuverlässigen Betrieb. Die Tauchmotorpumpen verfügen über einen Überlastungsschutz und entsprechen der Schutzart IP 68.
Robuste Konstruktion
Der Sammelbehälter aus schlagfestem Polyethylen ist gas-, wasser- und geruchsdicht ausgeführt. Die beiden Tauchmotorpumpen sind mit Freistromrädern ausgestattet, die einen störungsfreien Betrieb ohne Schneideinrichtung ermöglichen. Hochwertige Materialien wie Gusseisen für die Pumpengehäuse und Laufräder sowie eine Welle aus Edelstahl 1.4462 sorgen für Langlebigkeit.
Die Doppelhebeanlage bietet eine maximale Förderhöhe von 23 m und eine Motorleistung P1 von 3,72 kW pro Motor. Durch die steckerfertige Ausführung mit CEE-Anschluss ist eine einfache Inbetriebnahme sichergestellt. Die integrierte Rückflusssperre und die kompakte Bauweise machen das System zu einer effizienten Lösung für die Entsorgung in komplexen Gebäudestrukturen.
Technische Daten
- Behältervolumen: 450 l
- Anzahl Pumpen: 2
- Max. Förderhöhe: 23 m
- Motorleistung P1: 3,72 kW
- Nennleistung P2: 3 kW
- Nennspannung: 400 V
- Nennstrom: 6 A
- Schutzart: IP 68
- Nennweite druckseitig: DN 100
- Gesamtgewicht: 201 kg
Technische Daten
| Hersteller-Warengruppe | 03_Hebeanlagen |
| Hersteller-Serie | Compacta |
| Hersteller-Produktgruppe | SISTO-16RGA |
| Hersteller-Artikelnummer | 29131779 |
| Hersteller | KSB |
| Alarmausgang | ja |
| Anlagenart | Doppelanlage |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Rohrende |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anzahl der Einlassöffnungen | 3 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 2 |
| AnzBeh | 1 |
| AnzPp | 2 |
| Artikelnummer | KSB-29131779 |
| Aufgenommene Motorleistung (P1) pro Motor | 3,72 |
| Aufstellung hinter dem WC | nein |
| Baugroesse | UZ 4.450 D/C |
| Bauhöhe | 900 |
| Baulänge | 840 |
| Baureihe | Compacta |
| Behältervolumen | 450 |
| Bemessungsspannung | 380 - 420 |
| Drehzahl | 2900 |
| Druckstufe Flanschanschluss Auslassseite | PN 6 |
| EAN-13 | 4031932179515 |
| Einschaltart | direkt |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Explosionsgeschützt | nein |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Funkstandard 5G | nein |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 80211 | nein |
| Geeignet für Außeneinsatz | nein |
| Geeignet für Fäkalien | ja |
| Gewicht | 226 kg |
| Isolationsklasse nach IEC | F |
| Kabellänge | 1,5 |
| Kommunikation | ohne |
| LfrdForm | Freistromrad |
| Max Arbeitsdruck | 6 |
| Max Förderhöhe | 23 |
| Max Partikelgröße | 65 |
| Max Volumenstrom | 60 |
| MaxMedTemp | 40 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 40 |
| Mit Alarmfunktion | ja |
| Mit Entlüftung | ja |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | nein |
| Mit Rückschlagklappe | ja |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 3 |
| Nennbetriebsart | S3 50 % 1 min |
| Nenndurchmesser, Anschluss Auslassseite | DN 100 |
| NennleistungP1 | 3,72 |
| NennleistungP2 | 3 |
| Nennspannung | 3ph 400 |
| Nennstrom | 6 |
| Nennweite | DN 100 |
| Netzfrequenz | 50 |
| Potentialfreier Schaltkontakt | nein |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Rohraußendurchmesser, Anschluss Einlassseite | 150 |
| Schneideinrichtung | ohne |
| Schnittstelle Impulszähler (Pulse counter) | nein |
| Schnittstelle PT100 / PT1000 / PTC | nein |
| Schnittstelle Pulse Width Modulation (PWM) | nein |
| Schnittstellensignal 0-10 V / 2-10 V | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA | nein |
| Schutzart (IP) | IP68 |
| SteckerTyp | CEE 3/N/PE 5-pol. |
| Typenzulassung nach BBR/EKS | nein |
| Umgebungstemperatur | 0 - 40 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | nein |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LIN Bus | nein |
| Unterstützt Protokoll für LON/LONWorks | nein |
| Unterstützt Protokoll für Modbus RTU | nein |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| VolGes | 450 |
| Werkstoff des Behälters | Polyethylen (PE) |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| Wst_Behaelter | Polyethylen |
| Wst_Lfrd | Polyurthan |
| Wst_PpGeh | Grauguss, besch. |
| Wst_Welle | 1,4462 |
| WEEE-Nr. | DE84256873 |
