KSB Einklemm-Absperrklappe Boax-S, mit Getriebe MA12, PN 6/10/16, DN 20-150
15 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Dichtungsmaterial
Beschreibung

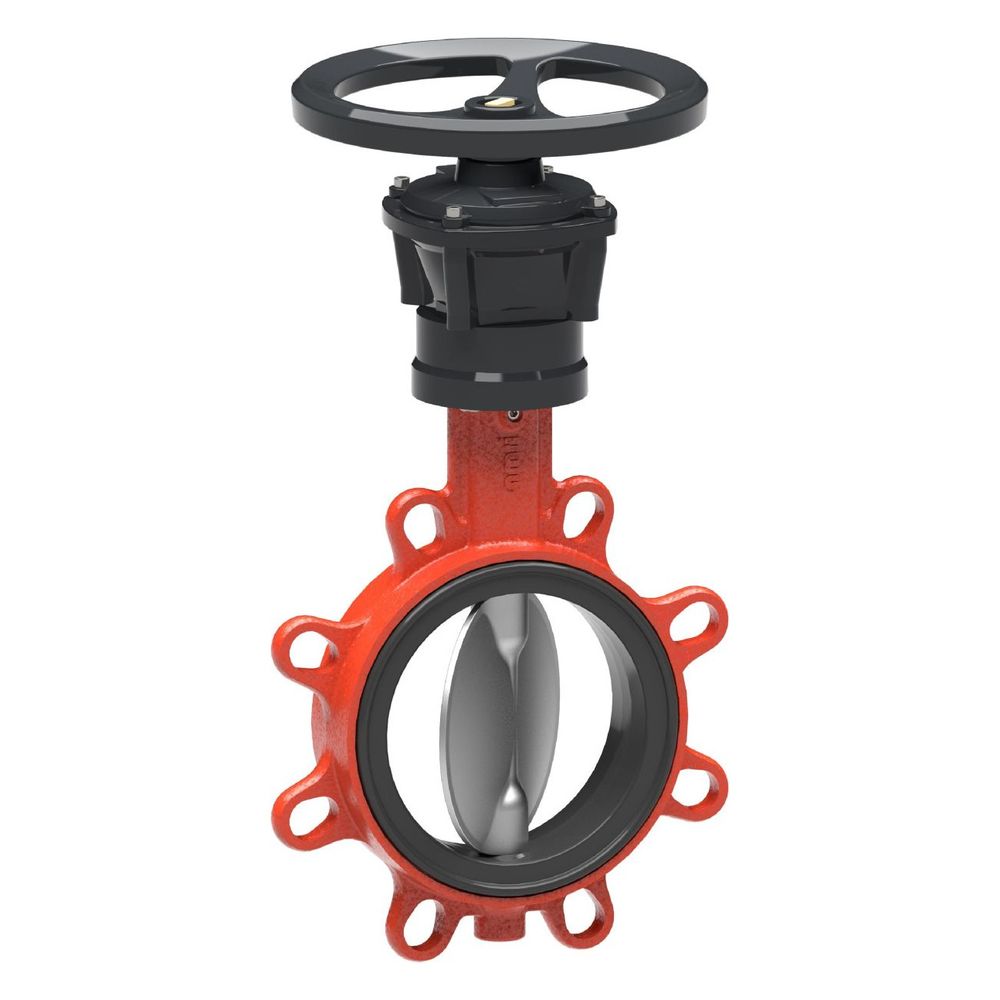

KSB Einklemm-Absperrklappe Boax-S, mit Getriebe MA12, PN 6/10/16, DN 50, Ringbalg EPDM
Die zentrische Einklemm-Absperrklappe der Baureihe BOAX-S von KSB ist für den Einsatz in der Gebäudetechnik, Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasseranwendungen konzipiert. Die Armatur verfügt über eine integrierte Wärmesperre und einen EPDM-Ringbalg, der eine zuverlässige Abdichtung ermöglicht. Über das Untersetzungsgetriebe MA12 erfolgt eine präzise manuelle Bedienung.
Konstruktion und Materialqualität
Die Absperrklappe besitzt ein einteiliges Gehäuse aus Gusseisen (EN-GJS-400-15) in Ringform mit Zentrieraugen, was den Einbau als Endarmatur sowie ein einseitiges Abflanschen erlaubt. Die Klappenscheibe besteht aus Edelstahl 1.4308. Die Armatur ist vollständig isolierbar gemäß EnEV und wird ohne lackbenetzungsstörende Substanzen gefertigt.
Einsatzbereich und Betrieb
Die Armatur ist für einen Nenndruck von PN 6/10/16 ausgelegt und hält einem zulässigen Betriebsdruck von 16 bar stand. Der Temperaturbereich für das Medium erstreckt sich von -10 °C bis 130 °C. Die Baulänge entspricht der Norm EN 558-1-20. Durch die DIN-DVGW-Zulassung ist die Eignung für Trinkwasserinstallationen nachgewiesen, während die zentrische Bauweise einen effizienten Durchfluss unterstützt.
Technische Daten
- Nennweite: DN 50
- Nenndruck: PN 6/10/16
- Max. Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Gehäusewerkstoff: EN-GJS-400-15
- Klappenscheibenwerkstoff: Edelstahl 1.4308
- Dichtung: EPDM-XU
- Baulänge: 43 mm
- Antrieb: Untersetzungsgetriebe MA12
- Kvs-Wert: 130
Die Absperrklappe bietet durch ihre Materialkombination aus Gusseisen und Edelstahl eine langlebige Lösung für anspruchsvolle Anwendungen in der Gebäudetechnik. Mit einer Nennweite von DN 50, einem maximalen Betriebsdruck von 16 bar und einem Temperaturbereich bis 130 °C deckt sie ein breites Spektrum an Anforderungen ab. Die einfache Handhabung über das Getriebe MA12 sowie die Eignung für Trinkwasser machen sie zu einer vielseitigen Komponente für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | 20_Absperrklappen |
| Hersteller-Serie | BOAX |
| Hersteller-Produktgruppe | BOAX-S/-SF, Absperrklappen |
| Hersteller-Artikelnummer | 42085983 |
| Hersteller | KSB |
| Hersteller | KSB |
| Anschlüsse | Wafertyp |
| AntrTyp | MA12 |
| ArmAntr | Untersetzungsgetriebe |
| Artikelnummer | KSB-42085983 |
| Baulänge | 43 |
| BaulängeArm | EN 558-1-20 |
| Baureihe | BOAX-S |
| Bedienhöhe | 225 |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| Durchlass | 50 |
| Durchmesser Handrad | 140 |
| EAN-13 | 3247545007119 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Fütterung Gehäuse | nicht austauschbar |
| Gastec QA Prüfung | nein |
| Gewicht | 5,5 kg |
| KIWA-Prüfsiegel | nein |
| Klappenblatt verkleidet | nein |
| Klappenentwurf | zentrisch |
| Kvs-Wert | 130 |
| LPCB-Prüfung | nein |
| Material Klappenblatt | rostfreier Stahl |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | rostfreier Stahl |
| Materialqualität Klappenblatt | rost- und säurebeständiger Stahl |
| Max Druckunterschied als Endventil | 12 |
| MaxBetrDr | 16 |
| MaxMedTemp | 130 |
| Mediumtemperatur (Dauerbetrieb) | -10 - 130 |
| MinMedTemp | -10 |
| Nenndruck | PN 6/10/16 |
| Nenndurchmesser | DN 50 |
| Nennweite | DN 50 |
| Standard | EN |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| Werkstoffgüte Spindel | rost- und säurebeständiger Stahl |
| Winkel der Spindel | 90 |
| Wst_ArmGeh | EN-GJS-400-15 |
| Wst_Klappenscheibe | 1,4308 |
| Wst_Ringbalg | EPDM-XU |
| WEEE-Nr. | DE84256873 |
