KSB Hebeanlage Compacta U, mit Rückflusssperre
11 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Typ
Ausführung
29131550
4.644,20 €
7 - 17 Werktage
Compacta U 3.100
Standard
29131552
5.184,40 €
7 - 17 Werktage
Compacta U 4.100
Standard
29131554
5.409,90 €
7 - 17 Werktage
Compacta U 5.100
Standard
29131551
7.055,80 €
7 - 17 Werktage
Compacta U 3.300
Standard
29131553
7.606,10 €
7 - 17 Werktage
Compacta U 4.300
Standard
29131744
11.216,20 €
7 - 17 Werktage
Compacta U 3.100
C-Ausführung
29131746
11.441,60 €
7 - 17 Werktage
Compacta U 5.100
C-Ausführung
Beschreibung

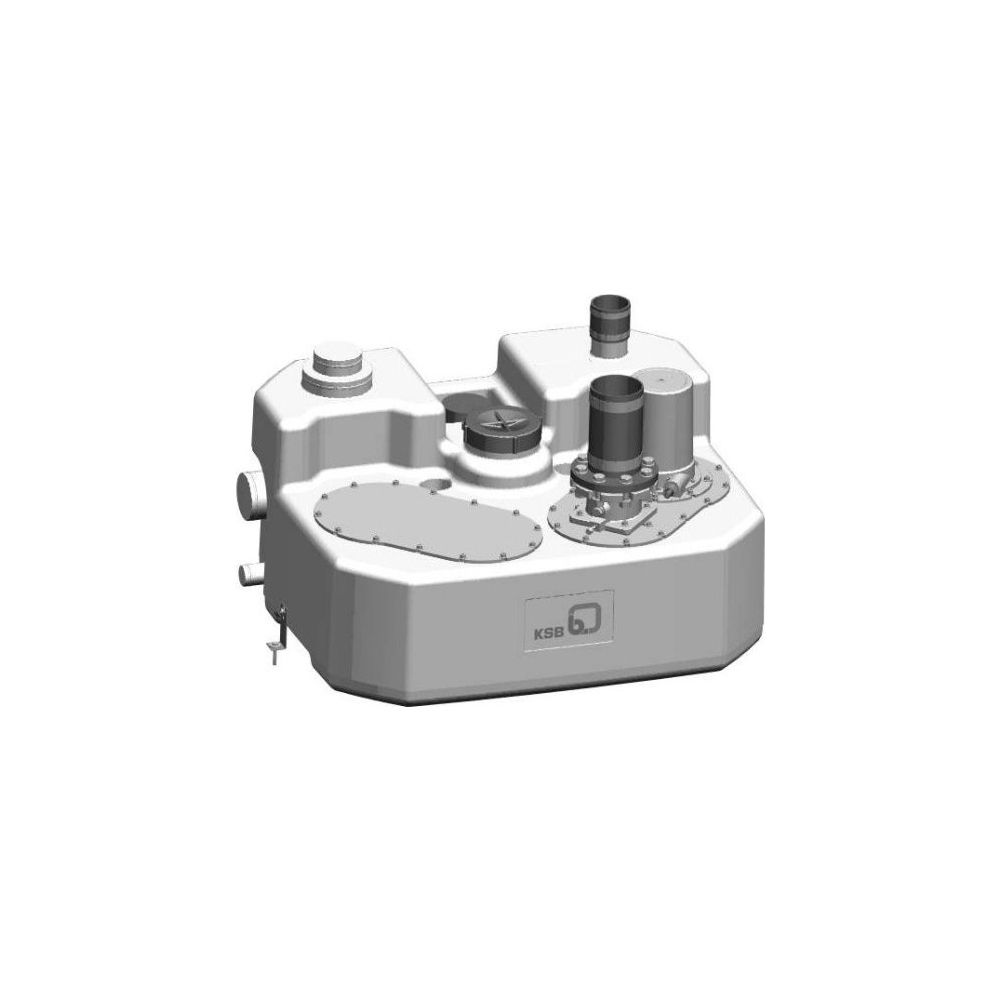

KSB Hebeanlage Compacta U 5.300 D, mit Rückflusssperre
Die KSB Compacta U 5.300 D ist eine überflutbare Einzel-Fäkalienhebeanlage zur automatischen Entsorgung von Abwasser unterhalb der Rückstauebene. Mit einem Behältervolumen von 300 Litern eignet sich das System für den Einsatz in öffentlichen Gebäuden, Industrieanlagen sowie im privaten Bereich. Die Anlage zeichnet sich durch eine robuste Konstruktion und eine vollautomatische Steuerung aus.
Leistungsstarke Entsorgungstechnik
Die Hebeanlage ist mit einem Freistromrad ausgestattet, das einen zuverlässigen Betrieb ohne Schneideinrichtung ermöglicht. Der Drehstrommotor leistet 4,2 kW (Nennleistung P2) und sorgt für eine maximale Förderhöhe von 23 Metern. Dank der Schutzart IP 68 ist die Pumpe für den überflutbaren Einsatz ausgelegt. Die Steuerung LevelControl Basic 1 bietet eine kontinuierliche, analoge Füllstandsmessung sowie eine dynamische Anpassung des Schaltfeldes, was einen effizienten und sicheren Betrieb sicherstellt.
Robuste Bauweise und einfache Installation
Der Sammelbehälter besteht aus schlagfestem Polyethylen und ist gas-, wasser- sowie geruchsdicht ausgeführt. Die Anlage verfügt über diverse Zulaufstutzen in den Nennweiten DN 100 bis DN 200, was eine flexible Anbindung an bestehende Rohrleitungen ermöglicht. Ein integrierter Alarmsummer mit akkugepuffertem, netzunabhängigem Alarm erhöht die Betriebssicherheit zusätzlich. Die Auslieferung erfolgt steckerfertig mit einem 4,0 Meter langen Motoranschlusskabel.
Die kompakte und leistungsfähige Hebeanlage bietet eine zuverlässige Lösung für die Abwasserentsorgung unterhalb der Rückstauebene. Mit einer Motorleistung von 5,2 kW (P1) und einem großzügigen Behältervolumen von 300 Litern bewältigt das System auch anspruchsvolle Anforderungen in gewerblichen oder öffentlichen Objekten. Die integrierte Sensorüberwachung und die automatische Niveauerfassung ermöglichen einen wartungsarmen Dauerbetrieb bei einer maximalen Medientemperatur von 40 °C.
Technische Daten
- Behältervolumen: 300 l
- Max. Förderhöhe: 23 m
- Max. Volumenstrom: 72 m3/h
- Motorleistung P1: 5,2 kW
- Nennleistung P2: 4,2 kW
- Nennspannung: 3ph 400 V
- Nennstrom: 8,4 A
- Schutzart: IP 68
- Nennweite druckseitig: DN 80/100
- Gesamtgewicht: 113 kg
Technische Daten
| Hersteller-Warengruppe | 03_Hebeanlagen |
| Hersteller-Serie | Compacta |
| Hersteller-Produktgruppe | SISTO-16RGA |
| Hersteller-Artikelnummer | 29131555 |
| Hersteller | KSB |
| Alarmausgang | ja |
| Anlagenart | Einzelanlage |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Rohrende |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anzahl der Einlassöffnungen | 4 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 1 |
| AnzBeh | 1 |
| AnzPp | 1 |
| Artikelnummer | KSB-29131555 |
| Aufgenommene Motorleistung (P1) pro Motor | 5,2 |
| Aufstellung hinter dem WC | nein |
| Baugroesse | U 5.300 D |
| Bauhöhe | 585 |
| Baulänge | 965 |
| Baureihe | Compacta |
| Behältervolumen | 300 |
| Drehzahl | 2900 |
| Druckstufe Flanschanschluss Auslassseite | PN 6 |
| EAN-13 | 4031932091930 |
| Einschaltart | direkt |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Funkstandard 5G | nein |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 80211 | nein |
| Geeignet für Außeneinsatz | nein |
| Geeignet für Fäkalien | ja |
| Gewicht | 138 kg |
| Isolationsklasse nach IEC | F |
| Kabellänge | 1,5 |
| Kommunikation | ohne |
| LfrdForm | Freistromrad |
| Max Arbeitsdruck | 6 |
| Max Förderhöhe | 23 |
| Max Partikelgröße | 65 |
| Max Volumenstrom | 72 |
| MaxMedTemp | 40 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 40 |
| Mit Alarmfunktion | ja |
| Mit Entlüftung | ja |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | nein |
| Mit Rückschlagklappe | ja |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 4,2 |
| Nennbetriebsart | S3 50 % 1 min |
| Nenndurchmesser, Anschluss Auslassseite | DN 100 |
| NennleistungP1 | 5,2 |
| NennleistungP2 | 4,2 |
| Nennspannung | 3ph 400 |
| Nennstrom | 8,4 |
| Nennweite | DN 80 /100 |
| Netzfrequenz | 50 |
| Potentialfreier Schaltkontakt | nein |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Rohraußendurchmesser, Anschluss Einlassseite | 100 |
| Schneideinrichtung | ohne |
| Schnittstelle Impulszähler (Pulse counter) | nein |
| Schnittstelle PT100 / PT1000 / PTC | nein |
| Schnittstelle Pulse Width Modulation (PWM) | nein |
| Schnittstellensignal 0-10 V / 2-10 V | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA | nein |
| Schutzart (IP) | IP68 |
| SteckerTyp | CEE 3/N/PE 5-pol. |
| Typenzulassung nach BBR/EKS | nein |
| Umgebungstemperatur | 0 - 40 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | nein |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LIN Bus | nein |
| Unterstützt Protokoll für LON/LONWorks | nein |
| Unterstützt Protokoll für Modbus RTU | nein |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| VolGes | 300 |
| Werkstoff des Behälters | Polyethylen (PE) |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| Wst_Behaelter | Polyethylen |
| Wst_Lfrd | Grauguss |
| Wst_PpGeh | Grauguss |
| Wst_Welle | 1,4021 |
| WEEE-Nr. | DE84256873 |
