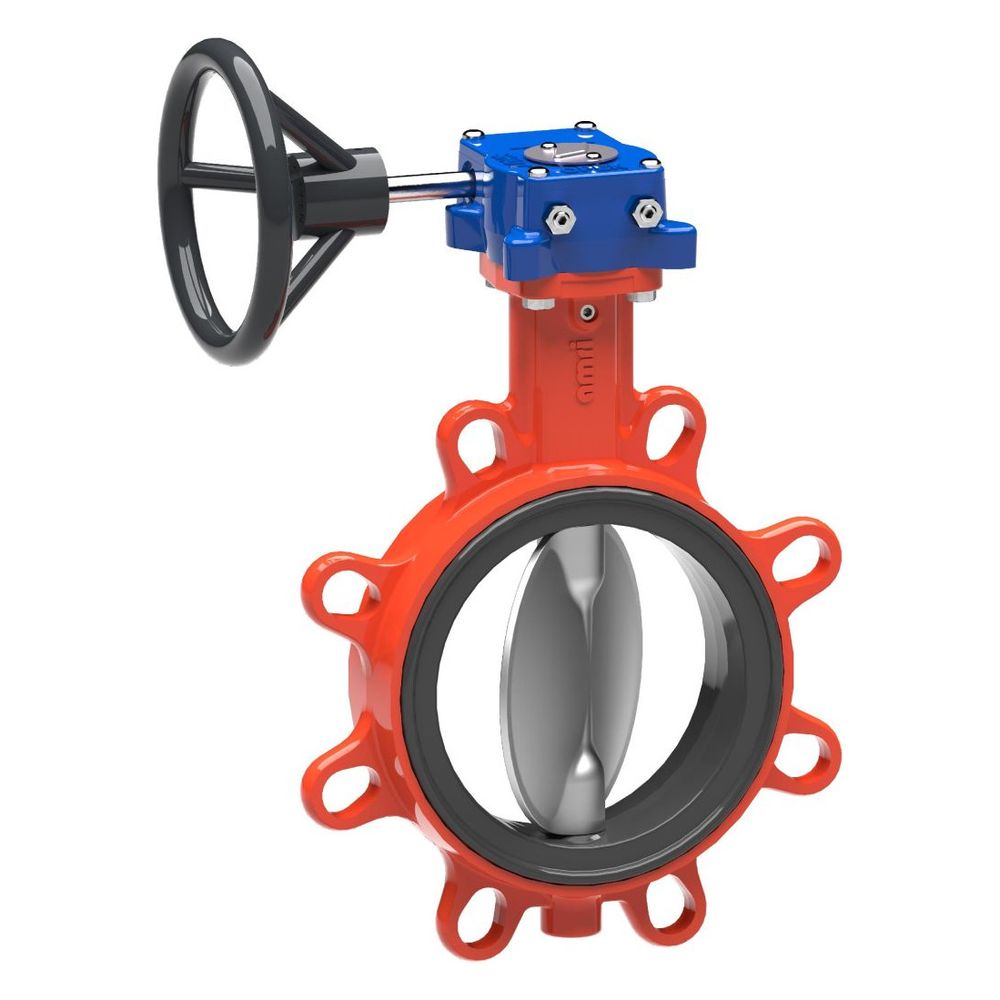

KSB Einklemm-Absperrklappe Boax-S, mit Getriebe MS100, PN 10, DN 450, Ringbalg EPDM

Die zentrische Absperrklappe BOAX-S von KSB ist eine wartungsfreie Armatur für den Einsatz in der Gebäudetechnik, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasseranwendungen. Sie verfügt über eine integrierte Taupunktsperre und eine Wärmesperre, die eine vollständige Isolierung ermöglichen. Die robuste Konstruktion mit einem Gehäuse aus Gusseisen und einer Klappenscheibe aus Edelstahl 1.4308 ist für einen Nenndruck von PN 10 ausgelegt.

Konstruktion und Funktionalität

Die weichdichtende Absperrklappe ist mit einem Ringbalg aus EPDM-XU ausgestattet. Das Gehäuse mit Zentrieraugen ermöglicht ein einseitiges Abflanschen sowie den Einsatz als Endarmatur. Die Welle ist medienberührt nicht im Kontakt, was die Langlebigkeit unterstützt. Die Betätigung erfolgt über das manuelle Untersetzungsgetriebe MS100, welches eine präzise Steuerung des Durchflusses ermöglicht.

Technische Daten

• Nennweite: DN 450
• Nenndruck: PN 10
• Betriebstemperatur: -10 bis 130 °C
• Gehäusewerkstoff: Gusseisen (EN-GJS-400-15)
• Scheibenwerkstoff: Edelstahl 1.4308
• Dichtung: EPDM-XU
• Antrieb: Untersetzungsgetriebe MS100
• Baulänge: EN 558-1-20
• Kvs-Wert: 15500

Die Armatur überzeugt durch ihre Materialqualität und die Eignung für anspruchsvolle thermische Bedingungen in einem Temperaturbereich von -10 bis 130 °C. Mit einem Kvs-Wert von 15500 und der robusten Ausführung in DN 450 bietet sie eine effiziente Lösung für großdimensionierte Rohrleitungssysteme. Die silikonfreie Fertigung und die Konformität mit der europäischen Druckgeräterichtlinie unterstreichen den hohen Qualitätsstandard für den professionellen Einsatz.
