Buderus Logaplus Wärmepumpe WLW286 A1, R407C, Wärmepumpe WLW286-38 AR

Die Buderus Logaplus Wärmepumpe WLW286 A1 (Modell WLW286-38 AR) ist eine leistungsstarke Luft-Wasser-Wärmepumpe für Heizung und Kühlung. Sie bietet hohe Effizienz mit bis zu 59,5 kW Heizleistung und einem COP von bis zu 4,7, ideal für die Außenaufstellung in größeren Wohn- und Gewerbegebäuden. Der schalloptimierte Betrieb und die integrierte Wärmemengenzählung sorgen für eine angenehme Nutzung und vereinfachte Wartung.

Wie arbeitet die Buderus Logaplus Wärmepumpe WLW286 A1?

Die Wärmepumpe ist für die Außenaufstellung konzipiert und nutzt einen reversiblen Kältekreis mit dem Kältemittel R407C, der sowohl Heizen als auch Kühlen ermöglicht. Zwei Verdichter sorgen für eine bedarfsgerechte Leistungsregelung im Teillastbetrieb. Hohe Leistungszahlen werden durch einen Hochleistungsverdampfer und ein elektronisches Expansionsventil erreicht. Die sensorische Überwachung des Kältekreises erhöht die Betriebssicherheit, während eine bedarfsabhängige Abtauung für optimale Funktion bei niedrigen Außentemperaturen sorgt. Die schalloptimierte Bauweise umfasst einen elektronisch geregelten Ventilator und einen gekapselten Verdichterraum mit frei schwingender Verdichter-Grundplatte zur Körperschallentkopplung.

Welche Komponenten optimieren den Betrieb und die Regelung?

Das System ist mit einem wandmontierten Wärmepumpenmanager WPM100 ausgestattet, der die zentrale Steuerung übernimmt. Für einen optimierten Heiz- und Kühlbetrieb wird ein externes 4-Wege-Umschaltventil (VWU 50E) von der Regelung angesteuert. Die integrierte Wärmemengenzählung zeigt die berechnete Wärmemenge für Heizen und Warmwasserbereitung am Wärmepumpenmanager an. Für die stille Kühlung über Flächenheiz/-kühlsysteme ist der Smart RTC+ Raumtemperaturregler mit Feuchtesensor und ein gemischter Heizkreis erforderlich, um die Vorlauftemperatur in Abhängigkeit der Lufttemperatur und Feuchte eines Referenzraumes zu regeln. Der Taupunktfühler TPF 341 dient der Oberflächenüberwachung und Signalgebung bei Taupunktunterschreitung am WPM100. Eine Installation mit Parallelpufferspeicher für bivalente Anlagenhydraulik ist möglich, ebenso die Nutzung lastvariabler Tarife (SG Ready).

Welche Leistungsdaten und Einsatzgrenzen bietet die Wärmepumpe?

Im Heizbetrieb liegt die untere Einsatzgrenze der Wärmequelle bei -22 °C und die obere bei +40 °C. Die maximale Vorlauftemperatur beträgt 60 °C, bei einer Außentemperatur von -10 °C sind es 55 °C. Die Heizleistung variiert je nach Verdichterbetrieb und Temperatur, mit maximal 59,5 kW und einem COP von bis zu 4,7 im 2-Verdichterbetrieb bei A10/W35. Im Kühlbetrieb beträgt die untere Einsatzgrenze der Senke +10 °C und die obere +45 °C, mit einer minimalen Vorlauftemperatur von 7 °C. Die maximale Kühlleistung erreicht 63,3 kW im 2-Verdichterbetrieb bei A35/W18. Die Schallleistung beträgt maximal 72 dB(A) und reduziert 66 dB(A).

Welche Umweltaspekte und Energieeffizienzwerte zeichnen das System aus?

Die Wärmepumpe verwendet das Kältemittel R407C mit einer Füllmenge von 15,7 kg und einem Treibhauspotenzial (GWP) von 1774 kg CO2-Äquivalenten. Die Bauart des Kältekreises ist hermetisch geschlossen. Die jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) beträgt 135 %, was einer Energieeffizienzklasse von A+++ entspricht. Die Jahresarbeitszahl (SCOP) liegt bei durchschnittlichen Klimabedingungen und einer Vorlauftemperatur von 55 °C bei 3,40, bei 35 °C Vorlauftemperatur bei 4,01.

Welche Abmessungen und elektrischen Anschlusswerte sind zu beachten?

Die Buderus Logaplus Wärmepumpe misst 1900 mm in der Breite, 2300 mm in der Höhe und 1000 mm in der Tiefe. Das Gesamtgewicht beträgt 870 kg. Der elektrische Anschluss erfolgt über eine 3L/N/PE/400V/50Hz Spannung. Der Anlaufstrom mit Sanftanlasser beträgt 60 A, der Nennstrom 21 A. Die maximale elektrische Leistungsaufnahme liegt bei 13,0 kW im 1-Verdichterbetrieb und 26,4 kW im 2-Verdichterbetrieb.

Technische Daten

• Heizleistung (2-Verdichterbetrieb, A10/W35): 59,5 kW
• COP (2-Verdichterbetrieb, A10/W35): 4,4
• Max. Vorlauftemperatur: 60 °C
• Untere Einsatzgrenze Wärmequelle: -22 °C
• Max. Kühlleistung (2-Verdichterbetrieb, A35/W18): 63,3 kW
• Schallleistung max./reduziert: 72 dB(A) / 66 dB(A)
• Kältemittel: R407C, 15,7 kg
• Gewicht: 870 kg
• Abmessungen (B x H x T): 1900 x 2300 x 1000 mm
• Anschluss-Spannung: 3L/N/PE 400 V, 50 Hz

Die Buderus Logaplus Wärmepumpe WLW286 A1 (WLW286-38 AR) ist eine vielseitige und effiziente Lösung für anspruchsvolle Heiz- und Kühlaufgaben im Außenbereich. Mit einer Heizleistung von bis zu 59,5 kW, einem COP von bis zu 4,7 und der präzisen Regelung durch den Wärmepumpenmanager WPM100 bietet sie hohen Komfort und Anpassungsfähigkeit für verschiedene Anlagenkonfigurationen.

Lieferumfang

• 1x Logatherm WLW286-38 AR Luft-Wasser-Wärmepumpe mit Logamatic WPM100

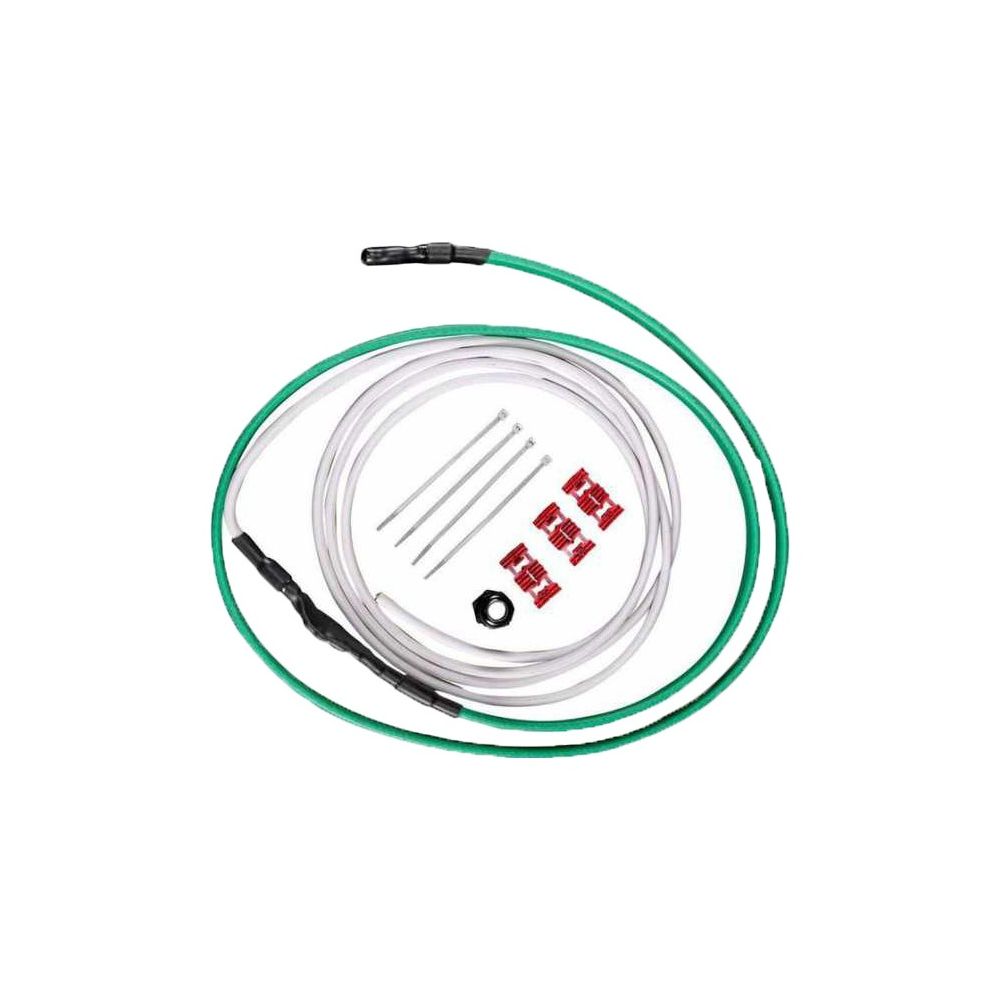

• 1x KAH 150 Heizkabel für Kondensatablauf
• 1x Smart RTC+ Raumtemperaturregler
• 1x TPF 341 Taupunktsensor für die Kühlung

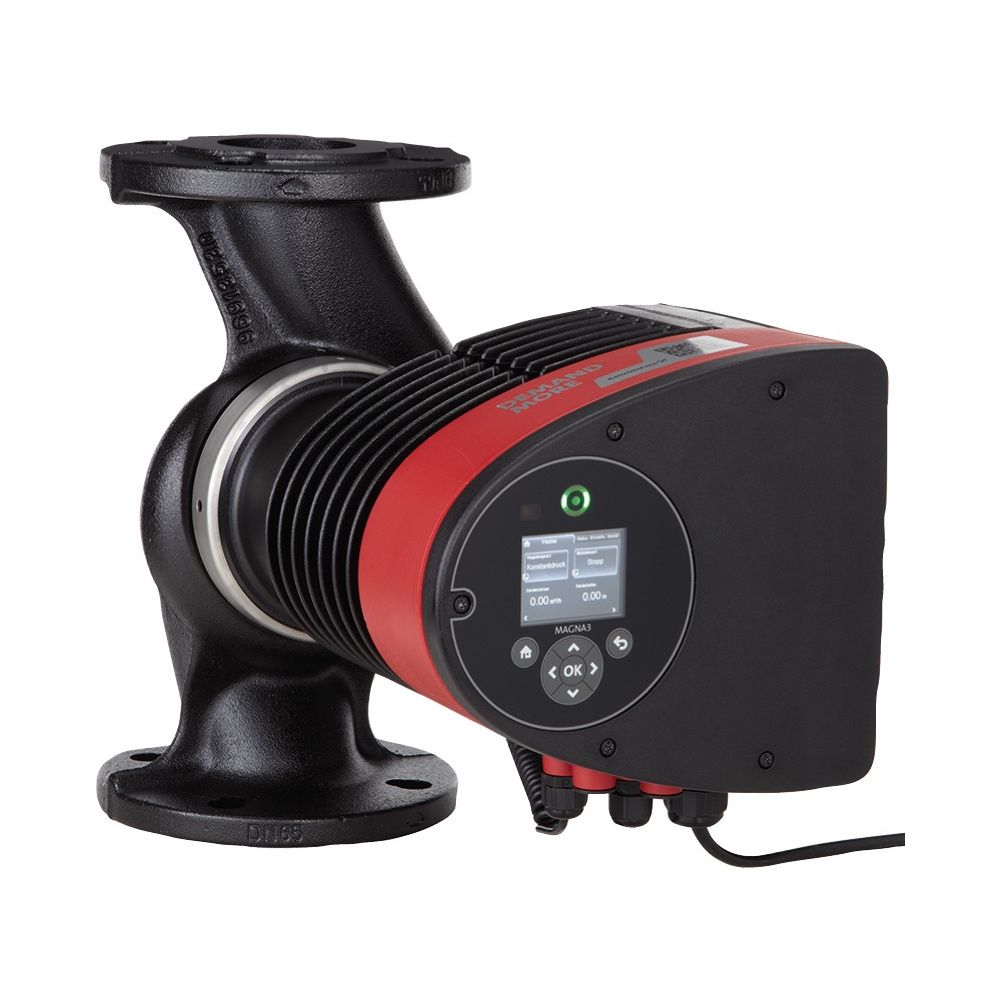

• 1x UPH 80-40F Umwälzpumpe für den Wärmeerzeugerkreis

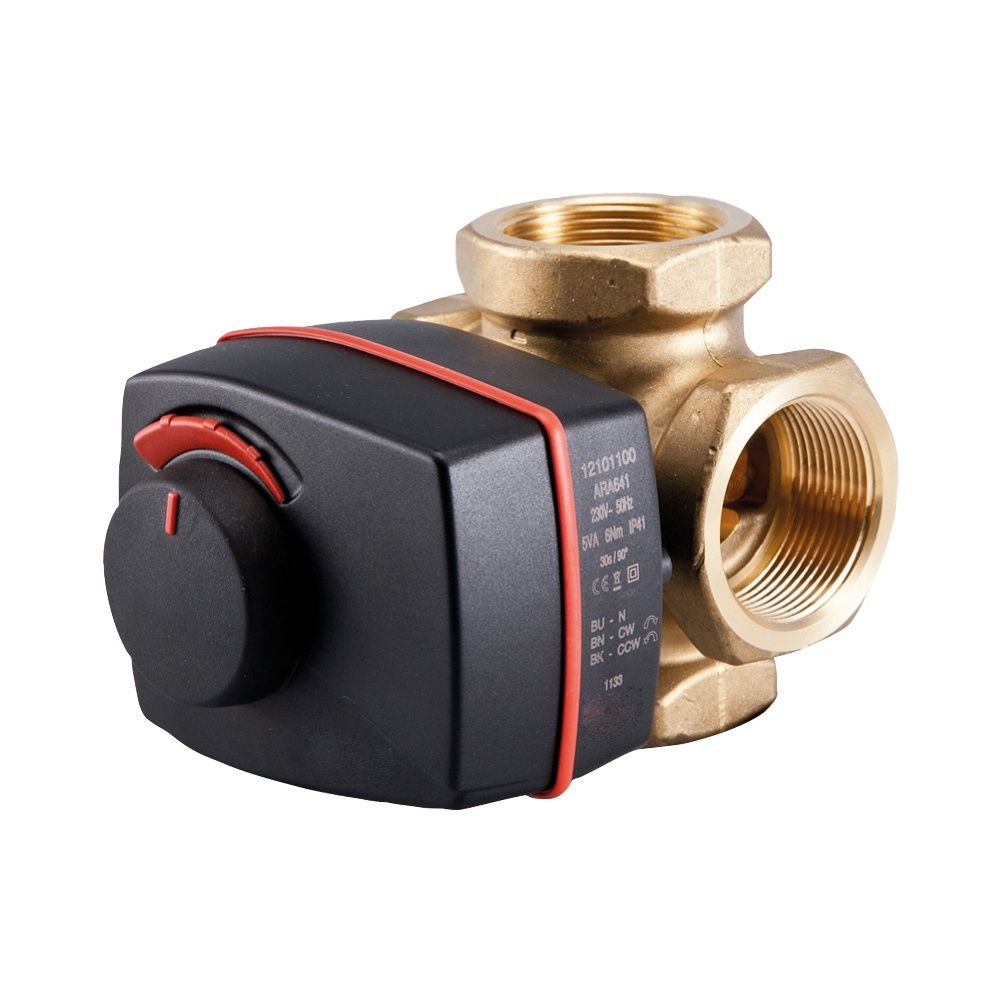

• 1x VWU 50E 4-Wege-Ventil Kühlung mit WLW286-38 AR
• 1x Logafix Ausdehnungsgefäß BU-H 80 l für Heizung
• 1x Logafix Luftabscheider 2" mit Innengewinde & Isolierung
• 1x Logafix V2 Kappenventil MS 1" X 1" PN 10 vernickelt
• 1x Kesselsicherheitsgruppe 1", Manometer Sicherheitsventil 3/4", mit Isolierung
• 1x Aussenfühler (Norm NTC-2)
