Buderus Montageset Flachdach für 3 SKN4.0-w, inkl. Anschluss-Set und Beschwerungswannen

Das Buderus Montageset Flachdach für 3 SKN4.0-w ist eine umfassende Lösung für die sichere Installation von Solarkollektoren auf Flachdächern. Es beinhaltet ein Grund- und Erweiterungsset mit stabilen Kollektorstützen und Aluminium-Profilen sowie Anschlussmaterial und Beschwerungswannen. Dieses Set ist speziell für die Montage von drei Logasol SKN4.0-w Kollektoren in einer Reihe konzipiert und bietet eine robuste Basis für Ihre Solarthermieanlage. Die Konstruktion ist für Schneelasten bis 3,8 kN/m² und Windgeschwindigkeiten bis 151 km/h ausgelegt.

Wie ist das Montageset aufgebaut?

Das Montageset besteht aus einem Grund-Set für die waagerechte Flachdachmontage, das zwei Kollektorstützen, zwei Aluminium-Profilschienen, zwei Abrutschsicherungen, vier einseitige Kollektorspanner und sechs Schrauben umfasst. Ergänzt wird dieses durch zwei Erweiterungs-Sets, die jeweils zwei Kollektorstützen, zwei Aluminium-Profilschienen, zwei Steckverbinder, zwei Abrutschsicherungen, zwei doppelseitige Kollektorspanner sowie weitere Schrauben enthalten. Eine waagerechte Zusatzstütze ist ebenfalls Teil des Sets und dient zur zusätzlichen Stabilisierung bei der Verwendung von Beschwerungswannen.

Welche Funktion erfüllen die Beschwerungswannen?

Im Lieferumfang sind drei Sets mit je vier Beschwerungswannen enthalten, die Abmessungen von 950 x 350 x 50 mm aufweisen. Diese Wannen sind zum Einhängen in die Kollektorstützen vorgesehen und müssen bauseitig mit geeignetem Material, wie beispielsweise Betonplatten, befüllt werden. Sie tragen maßgeblich zur notwendigen Beschwerung und Stabilität der gesamten Montage auf dem Flachdach bei.

Welche Anschluss- und Anpassungsmöglichkeiten bietet das Set?

Ein spezielles Anschluss-Set für Flachdächer ist im Lieferumfang enthalten. Es beinhaltet zwei Winkel mit Klemmringverschraubung für 18 mm Kupferrohr, zwei Blindstopfen, das notwendige Verbindungsmaterial sowie zwei Halterungen für die Rohrschellen der Vorlaufleitung. Dies ermöglicht eine fachgerechte und sichere Anbindung der Solarkollektoren an das Rohrsystem. Die Kollektorstützen sind zudem flexibel einstellbar, sodass der Anstellwinkel der Solarkollektoren zwischen 30 und 60 Grad variiert werden kann. Diese Anpassungsfähigkeit erlaubt eine optimale Ausrichtung zur Sonne und maximiert den Energieertrag.

Technische Daten

• Geeignet für: 3 Logasol SKN4.0-w Solarkollektoren
• Schneelast: bis 3,8 kN/m²
• Windgeschwindigkeit: bis 151 km/h
• Anstellwinkel: 30 bis 60 Grad
• Abmessungen Beschwerungswannen (je): 950 x 350 x 50 mm
• Rohranschluss: 18 mm Kupferrohr

Das Buderus Montageset Flachdach für 3 SKN4.0-w stellt eine stabile und flexible Lösung für die Installation von Solarkollektoren auf Flachdächern dar. Mit verstellbaren Anstellwinkeln von 30 bis 60 Grad und einer hohen Belastbarkeit für Schneelasten bis 3,8 kN/m² sowie Windgeschwindigkeiten bis 151 km/h bietet es eine sichere Basis für Ihre Solarthermieanlage. Die durchdachte Konstruktion und das umfangreiche Zubehör ermöglichen eine zuverlässige Befestigung und einen fachgerechten Anschluss der Solaranlage.

Lieferumfang

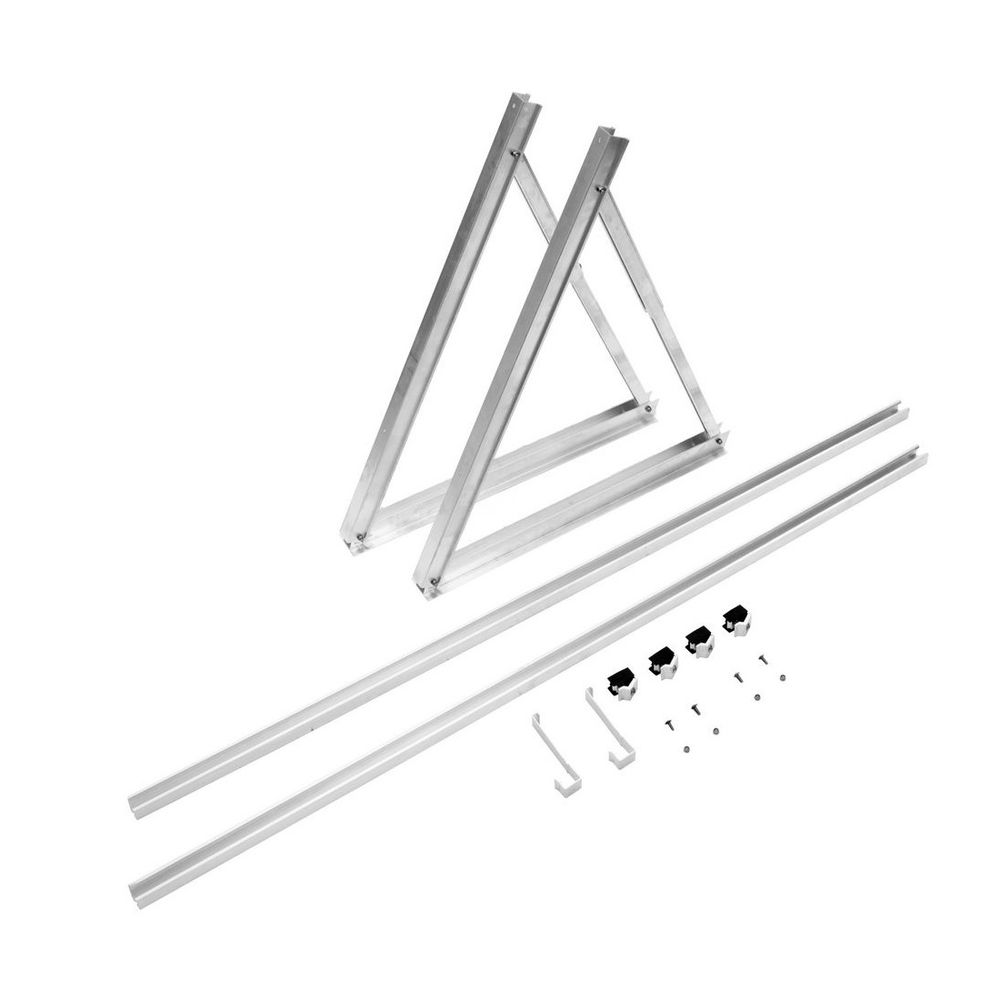

• 1x Flachdach Grund-Set waag SKY-C

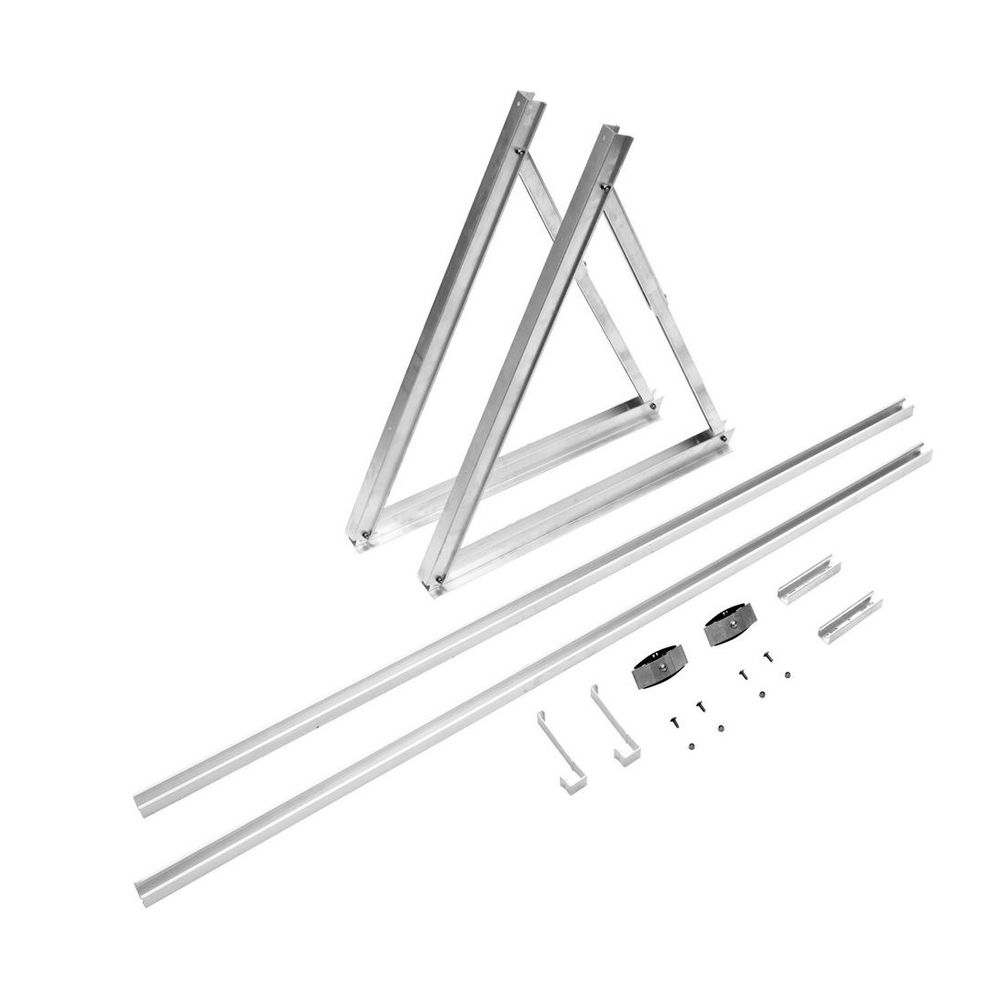

• 2x Flachdach Erwei-Set waag SKY-C
• 3x Flachd Beschwerungswannen-Set
• 1x Flachd Zusatzstütze waag Comfort/Top
• 1x Buderus Anschluss-Set Flachdach SKN4.0
