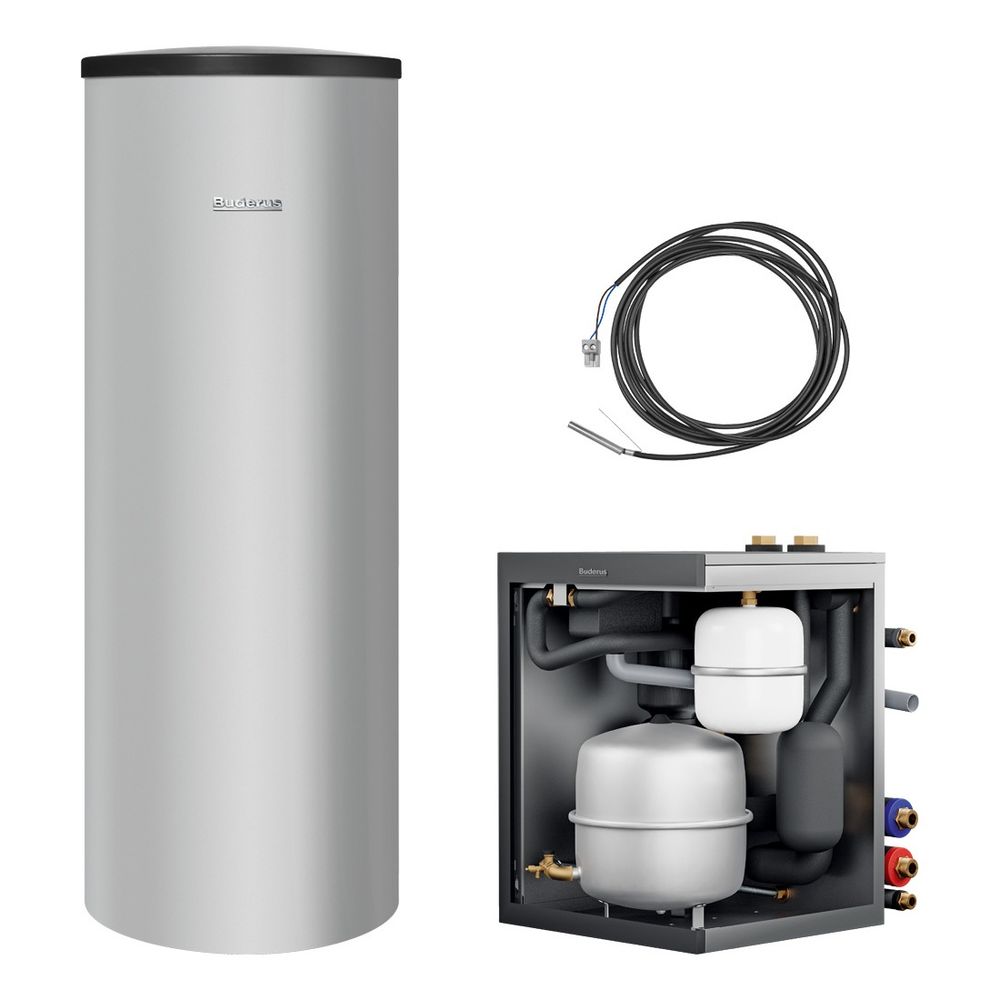

Buderus Logaplus M-Set, Hydraulikbox HB120 für Gas-Brennwertgerät GB1X2i.2 HB120, SU200 S-A
- Logaflow HB120
- Fühler Ø 6 mm
- Logalux SU200.5 S-A
Buderus Logaplus M HB120 für GB1X2i.2
HB120,SU200 S-A
Buderus Logaplus-Modul-Paket, bestehend
aus:
Logaflow HB120
Logaflow HB120 ist eine werkseitig vormontierte Einheit von Systemzubehören in
einem Produktgehäuse.
Geeignet für Anwendungen bis max. 25 kW
im Ein-/Zweifamilienhaus.
Inhalt Logaflow HB120:
- Luftabscheider 1" - Magnetit-/Schlammabscheider 1"
- Nachfüllkombination NFK.2
- Vollentsalzung VES PK2000 - MAG 35 Liter Heizung mit Kappenventil
- MAG 8 Liter Trinkwasser mit Sicherheitsgruppe
Durch die drehbare Anschlussverrohrung
ist eine flexible Links- oder Rechtsaufstellung zum Wärmeerzeuger möglich.
Für eine kompakte Systemeinbindung der
Logaflow HB120 gibt es für ausgewählte
Buderus Wärmeerzeuger optimierte Verbindungs-Sets als Zubehör.
Für die Wärmeverteilung können bis zu
2 Heizkreis-Sets HS/HSM mit HKV 2/25/25
(KB192i.2) oder WHY/HKV 2/25/25
(GB192i.2) installationsfreundlich aufgesetzt und ohne zusätzliche Befestigungsbohrungen verschraubt werden.
Optisch ist das ansprechende Design auf
die kombinierbaren Buderus Produkte abgestimmt.
Das Gesamtkonzept reduziert den Zeitaufwand für Planung, Einlagerung, Einbringung und Installation der erforderlichen
Systemzubehöre auf ein Minimum und vermeidet zusätzlich Installationsfehler.
Mit der eingesparten Installationszeit
kann das nächste Projekt bereits früher
gestartet werden.
Verrohrungs-Sets als Zubehör für die
HB120/Wärmeerzeuger/Warmwasserspeicher
Systemkombinationen erhältlich:
Luft-Wasser-Wärmepumpen Variante
WLW196i...-TP120, SH290
Gas-Brennwert Geräte Varianten
GB192i.2-15/25, SU160/200
Gas-Brennwert Hybrid Varianten
GB192i.2-15/25 + HW-Set..., SH180/300
Gas-/Öl- Brennwert Hybrid Varianten
KB19xi.2+HF-Set..., SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)
Gas-/Öl- Brennwert Kessel Varianten
KB19xi.2, GB212, SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)
Abmessungen
Breite: 600 mm
Höhe: 860 mm
Tiefe: 684 mm
Gewicht (Brutto/Netto): 66 kg / 53 kg
Warmwasserspeicher Logalux SU200.5 S-A
in stehender, zylindrischer Stahlblechausführung einschließlich Reinigungsöffnung oben. Mit eingeschweißtem, bis in
den unteren Speicherboden wendelförmig
gebogenem Glattrohr-Wärmetauscher sowie
höhenverstellbaren Aufstellfüßen. Alle
warmwasserberührten Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN
plus, korrosionsbeständig n. DIN 4753-3
und zur Vervollständigung des kathodischen Korrosionsschutzes mit Magnesiumanode.
Wärmeschutz aus 75 mm Polyurethan-/EPSHartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (silber).
Speicherinhalt: 196 l
Leist.-Kennzahl bei 60 C: 4,2
Dauerleistung: 31,5 kW
bei Vorlauftemperatur: 80 C
bei Speichertemperatur: 45 C
Heizwasserbedarf: 2,6 m3/h
Druckverlust: 82 mbar
Abmessungen
Durchmesser: 600 mm
Höhe: 1550 mm
Gewicht: 88 kg
Wärmetauscherfläche: 0,9 m2
Max. Betriebstemperatur
warmwasserseitig: 95 C
heizwasserseitig: 160 C
Max. Betriebsüberdruck
warmwasserseitig: 10 bar
heizwasserseitig: 16 bar
Set mit Fühler zur Warmwasserbereitung
für das Regelsystem Logamatic EMS plus,
4000 und 5000.
- Fühler NTC 10K mit 6 mm Durchmesser (Kabellänge 3 m) sowie Anschluss stecker
- Zwei 1/4-Kreis-Blindsegmente u. Spannfeder für Speicher mit Tauchhülsen
(19,5 mm Innendurchmesser bzw. 3/4")
Buderus-Artikel-Nr.: 7739622839
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
Stückliste
- 1x Sensor Set Kpl RD 6,0 3000 10K Verp Kabellänge 3m (7735502288)
- 1x Speicher SU200.5 S-A Warmwasserspeicher, emailliert, silber (8732910197)
- 1x Buderus Logaflow Hydraulikbox HB120 MAG35l,MAG8lSV10TW,E3-Luft.Magn.VES,NFK (8732956087)
Weiterlesen
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme,
Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch
autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten
und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der
Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen
Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt
werden.
Buderus Heiztechnik: Effizienz und Komfort vereint
Buderus steht für innovative Heiztechnologie, die Effizienz und Komfort vereint. Als Vorreiter in der Heizungs-, Sanitär- und Klimabranche (SHK) bietet Buderus maßgeschneiderte Lösungen für jedes Zuhause. Ihre modernen Heizsysteme decken alle Wärmequellen ab, von Gasheizungen über Wärmepumpen bis hin zu Heizkörpern, die für eine ideale Raumtemperatur sorgen. Besonders herausragend ist das intelligente Steuerungssystem Logamatic, das durch die Kombination mit der Logamax Plus Serie höchsten Heizkomfort und Energieeinsparungen ermöglicht.
Mit der benutzerfreundlichen App können Sie Ihre Heizung jederzeit und von überall bequem steuern und optimieren. Neben Lösungen für Gas- und Ölheizungen bietet Buderus auch Festbrennstoffkessel an, die mit Scheitholz, Pellets und anderen Biomassebrennstoffen betrieben werden. Diese umweltfreundlichen Alternativen ermöglichen nachhaltiges Heizen und sind ideal für Anwender, die Wert auf erneuerbare Energien legen. Egal ob Neubauten oder Renovierungen, Buderus bietet ebenfalls effiziente Lösungen für Öl-Heizsysteme und überzeugt mit umweltfreundlichen Produkten, die Nachhaltigkeit und Zukunftsorientierung betonen. .
Technische Daten
Hersteller-Warengruppe | Diversa |
Hersteller-Produktgruppe | Zubehör Systempakete |
Hersteller | Buderus |
Artikelnummer | BUDERUS-7739622839 |
EAN-13 | 4062321780197 |
Gewicht | 141,15 kg |
WEEE-Nr. | 69542401 |
