Buderus Logaplus-M-Paket Öl-Brennwertgerät GB125 Hybrid GB125-18, 18kW, Bedieneinheit RC310, BSS3, BCS37, Toc Duo

Das Buderus Logaplus-M-Paket Öl-Brennwertgerät GB125 Hybrid GB125-18 vereint einen hoch-effizienten Öl-Brennwertkessel mit integriertem Edelstahl-Wärmetauscher und einem vollautomatischen Druckzerstäuberbrenner. Mit einer Leistung von 18 kW und einem Wirkungsgrad von bis zu 98 % bietet dieses System eine optimierte Heizleistung und eine benutzerfreundliche Steuerung durch die Regelung Logamatic RC310. Es ist ideal für die effiziente Wärmeversorgung in modernen Gebäuden.

Wie ist der Öl-Brennwertkessel Buderus Logano plus GB125 aufgebaut?

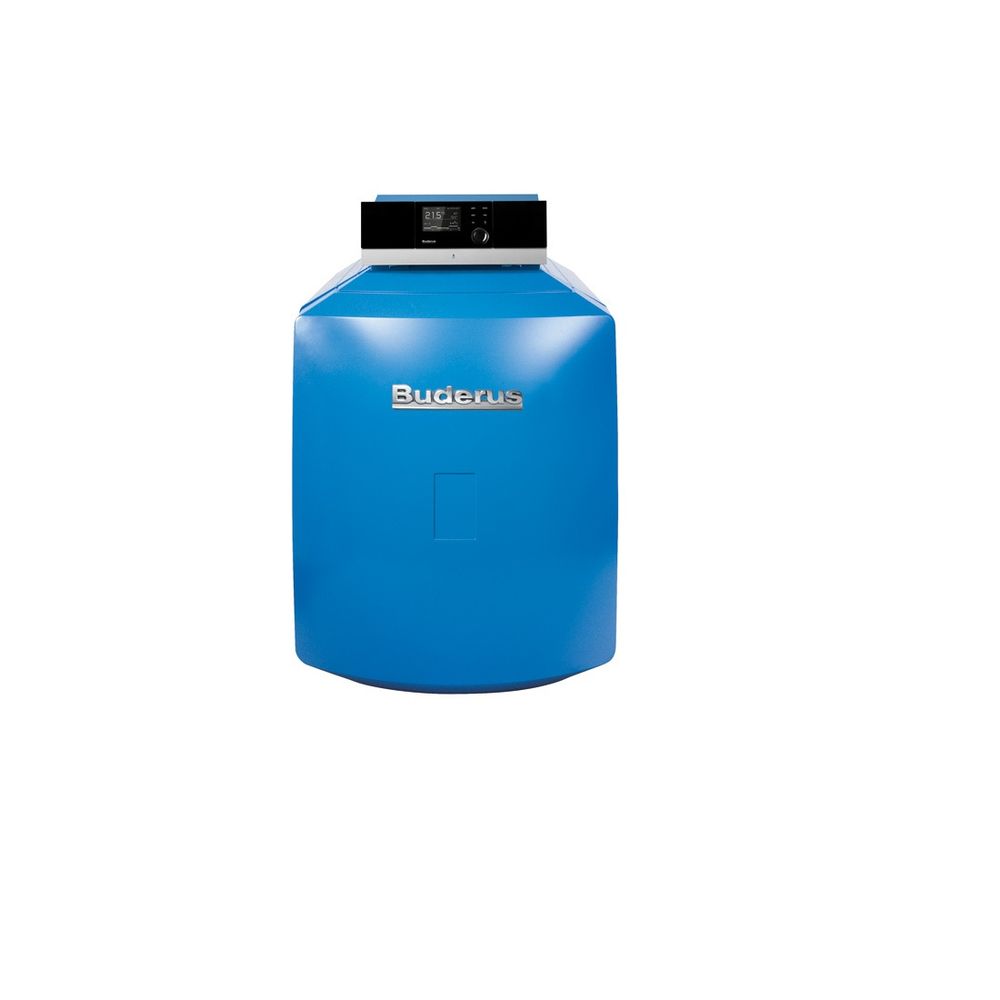

Der Buderus Logano plus GB125 ist ein Öl-Brennwertkessel, der Kesselglieder aus hochwertigem Gusseisen und einen wassergekühlten Brennraum mit darüber angeordneter Nachschaltheizfläche besitzt. Der integrierte Brennwert-Wärmetauscher besteht aus hochwertigem Edelstahl und verfügt über optimierte Reinigungsöffnungen in kompakter Bauweise. Eine große Fronttür lässt sich nach links oder rechts aufschwenken, was den Zugang für Wartung und Reinigung erleichtert. Der Kessel ist zudem mit einem hochwertigen Wärmeschutz und einem blau pulverlackierten Kesselmantel ausgestattet.

Welche Eigenschaften hat der Öl-Blaubrenner Logatop BE?

Der vollautomatische Druckzerstäuberbrenner Logatop BE arbeitet einstufig nach DIN EN 267 und ist für Heizöl EL Standard sowie schwefelarmes Heizöl (kleiner 0,005 %) nach DIN 51603 geeignet. Er zeichnet sich durch ein optimiertes Mischsystem mit thermodynamischer Gemischaufbereitung aus, das eine transparent blau brennende Flamme und eine praktisch rußfreie Verbrennung mit geringen NOx- und CO-Werten ermöglicht. Der Brenner ist mit Ölvorwärmung, einem Öl-Abschlusssystem und UV-Überwachung ausgestattet. Er wird steckerfertig verdrahtet, mit Brennerhaube und Einhängevorrichtung für Servicepositionen geliefert und ist werkseitig eingestellt sowie warm geprüft.

Wie unterstützt die Regelung Logamatic MC110 die Kesselsteuerung?

Die Logamatic MC110 ist ein Regelgerät, das einen elektronischen Kesselwasserregler und einen elektronischen Sicherheitstemperaturbegrenzer umfasst. Sie bietet Anschlüsse für die Warmwasserbereitung und einen Heizkreis ohne Mischer. Zu den Funktionen gehören die Begrenzung der Kesselwasser-Maximaltemperatur, ein Sicherheitstemperaturbegrenzer, ein Warmwasser-Temperaturregler zur Einstellung der Warmwassertemperatur sowie Schornsteinfeger- oder Abgastestfunktionen mit automatischer Rücksetzung. Ein Fühlerpositions- oder STB-Test ist ebenfalls integriert. Über einen „Service-Taster“ können verschiedene Funktionen im Display umgeschaltet werden, und LED-Anzeigen informieren über Wärmeanforderung und Warmwasseranforderung. Eine Notbetriebsfunktion ist ebenfalls vorhanden.

Welche Funktionen bietet die System-Bedieneinheit Logamatic RC310?

Die Logamatic RC310 ist eine zentrale System-Bedieneinheit für das Regelsystem Logamatic EMS plus und alle mit EMS ausgestatteten Wärmeerzeuger. Sie ermöglicht die zentrale Bedienung der Funktionen von Kessel, Heizkreis, Warmwasser, Solar und alternativen Wärmeerzeugern. Die Bedieneinheit ist für EMS-Wärmeerzeuger wie Gas/Öl, Etagenstationen, Frischwasserstationen und Lüftung geeignet. Sie zeigt Energie- und Effizienzanzeigen gemäß der Bundesförderung für effiziente Gebäude (BEG) an. Die Bedienung erfolgt über touchsensitive Tasten und ein großes, grafikfähiges sowie hinterleuchtetes Display, das eine einfache Bedienung und Inbetriebnahme ermöglicht. Die Gehäusefarbe ist schwarz.

Welche Heizkreisregelungsoptionen sind mit der RC310 verfügbar?

Die Logamatic RC310 bietet flexible Heizkreisregelungsoptionen, darunter Betriebsarten-Wahltasten für AUTOMATIK (nach Zeitschaltuhr) und MANUELL. Es sind zwei frei einstellbare Zeitprogramme für jeden Heizkreis mit Raumtemperaturprogrammierung in zwei Niveaus (Tag/Nacht) oder ein frei einstellbares Temperaturprofil verfügbar. Die Regelung kann raumtemperaturgeführt oder außentemperatur-/witterungsgeführt erfolgen. Die Bedieneinheit ermöglicht die Steuerung eines Heizkreises ohne Mischer und für insgesamt bis zu vier Heizkreise mit oder ohne Mischer (in Verbindung mit jeweils einem Mischermodul MM100 pro Heizkreis). Eine automatische Anpassung der Nachtabsenkung gemäß DIN EN 12831 ist für jeden Heizkreis separat einstellbar. Weitere Funktionen umfassen ein Estrich-Trocknungsprogramm, eine Temperatursturz-Erkennung (z.B. bei offenem Fenster im Referenzraum) und eine Party-/Pausefunktion zur vorübergehenden Raumsollwert-Änderung.

Welche Funktionen bietet die RC310 für die Warmwasserbereitung?

Für die Warmwasserbereitung bietet die Logamatic RC310 verschiedene Ausführungsoptionen über ein 3-Wege-Ventil, eine Speicherladepumpe oder als Ladesystem (Modul SM200, Adresse 7). Es kann ein eigenes Zeitprogramm für Warmwasser und Zirkulation oder ein Zeitprogramm „nach Heizkreisen“ genutzt werden. Eine Warmwasser-Einmalladung ist möglich. Die thermische Desinfektion für Warmwasser, inklusive Vorwärmstufe, ist bei Warmwasserregelung über ein separates Modul MM50/MM100 verfügbar. Die Bedieneinheit überwacht die tägliche Aufheizung auf 60 °C. Optional können ein zweiter Warmwasser-Speicher und eine zweite Zirkulationspumpe mit jeweils eigenem Zeitprogramm integriert werden, wofür ein zusätzliches Modul MM100 erforderlich ist.

Welche Zubehörkomponenten sind im Paket enthalten?

Das Paket beinhaltet das Anschluss-Set BCS37, das Heizkessel-Sicherheits-Set BSS 3 sowie den Ölfilter und Entlüfter Toc Duo 3 25-40. Diese Komponenten sind auf die sichere und effiziente Installation und den Betrieb des Brennwertgeräts abgestimmt.

Technische Daten

• Leistung: 18 kW
• System-Nennleistung bei 30 °C Rücklauf: 18,5 kW
• Norm-Nutzungsgrad (Hs): bis 98 %
• Kessel-Wirkungsgrad bei 30 °C Rücklauf: 104 %
• Gewicht: 156 kg
• Abgasanschluss: DN80
• Abmessungen (L x B x H): 835 mm x 600 mm x 915 mm
• Max. Betriebsüberdruck: 3 bar
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel): 94 %
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A

Das Buderus Logaplus-M-Paket GB125 Hybrid mit 18 kW Leistung bietet eine zuverlässige und energieeffiziente Heizlösung. Der Öl-Brennwertkessel mit Edelstahl-Wärmetauscher und der Logatop BE Öl-Blaubrenner sorgen für eine hohe Wärmeausbeute und geringe Emissionen. Die integrierte Regelung Logamatic MC110 und die Bedieneinheit RC310 ermöglichen eine präzise Steuerung der Heiz- und Warmwasserbereitung, was zu einem Norm-Nutzungsgrad von bis zu 98 % beiträgt und die Energieeffizienzklasse A für die Verbundanlage erreicht.

Lieferumfang

• 1x Buderus Logano plus GB125-18 18kW,V6,BE1.3,MC110,Öl-Brennwert,blau
• 1x Buderus Logamatic RC310 schwarz DE,AT,LU System-Bedieneinheit, mit Außenfühler T1
• 1x OV Ölfilter/entlüfter Toc Duo 3 25-40 3/8" IGx3/8"AG Sicu 25-40my
• 1x Buderus Kesselsicherheits-Set BSS 100 S1 für GB125 bis 100 kW,3bar
