Buderus Logaplus-M-Paket Wärmepumpe WLW196i TP120, R410A, für Hydraulikbox HB120, WLW196i.2-14 AR TP120, 14kW

Das Buderus Logaplus-M-Paket Wärmepumpe WLW196i TP120, Modell WLW196i.2-14 AR TP120, ist eine effiziente Luft-Wasser-Wärmepumpe mit einer maximalen Heizleistung von 14,37 kW. Es ist für den monoenergetischen Betrieb konzipiert und verfügt über einen integrierten 120 Liter Pufferspeicher. Funktionen wie Estrichtrocknung und aktive Kühlung sind enthalten. Die Bedienung erfolgt über die Logamatic HMC310, und das System ist für Smart-Grid-Anwendungen vorbereitet.

Wie ist die Buderus Logaplus-M-Paket Wärmepumpe aufgebaut und welche Funktionen bietet sie?

Das Buderus Logaplus-M-Paket WLW196i TP120 besteht aus einer Inneneinheit (IDUiTP) mit einem 120 Liter Pufferspeicher und einer Außeneinheit (ODU14.2i). Diese reversible Luft-Wasser-Wärmepumpe ist für den monoenergetischen Betrieb ausgelegt und ermöglicht eine wasserführende Verbindung zwischen Innen- und Außeneinheit. Die Installation ist schnell und einfach. Das System beinhaltet eine Estrichtrocknungsfunktion und aktive Kühlung. Eine Vorlauftemperatur von bis zu 62 °C ist mit der Wärmepumpe möglich. Die Bedienung erfolgt über die EMS-plus Bedieneinheit Logamatic HMC310 mit Klartextdisplay. Ein ungemischter Heizkreis ist regelbar, für gemischte Heizkreise ist Zubehör erforderlich. Die Wärmepumpe ist zudem SG Ready und somit für die Einbindung in ein intelligentes Stromnetz oder eine PV-Anlage vorbereitet.

Welche Komponenten umfasst die Inneneinheit (IDUiTP)?

Die Inneneinheit (IDUiTP) ist mit einer EMS-plus Bedieneinheit Logamatic HMC310 ausgestattet. Die Frontverkleidung besteht aus modernem, bruchfestem Titaniumglas in Schwarz. Für die Heizwasserumwälzung zwischen Innen- und Außeneinheit ist eine hocheffiziente Heizwasserpumpe Grundfos UPM3 K 25-75 PWM verbaut. Eine weitere hocheffiziente Heizwasserpumpe Wilo Para 25/8-75 dient für einen ungemischten Heizkreis. Ein integrierter 120 Liter Pufferspeicher sowie ein 9 kW elektrischer Zuheizer sind vorhanden. Die Einheit verfügt über Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil sowie ein Ausdehnungsgefäß mit 17 Litern. Warmwasserbetrieb ist mit einem integrierten Umschaltventil möglich, wobei ein Warmwasserspeicher als Zubehör benötigt wird. Ein Bypass-Umschaltventil VC0 ist ebenfalls integriert. Der elektrische Anschluss erfolgt über 3L/N/PE/400V/50Hz. Die wasserseitigen Anschlüsse für Wärmepumpe und Heizung sind G 1" AG, für den Warmwasserspeicher G 1" Ü-Verschr. Die Abmessungen der Inneneinheit betragen 600 mm Breite, 1850 mm Höhe und 650 mm Tiefe bei einem Nettogewicht von 136 kg.

Was sind die Merkmale der Außeneinheit (ODU14i)?

Die Außeneinheit (ODU14i) zeichnet sich durch einen invertergeregelten Verdichter- und Gebläsebetrieb aus. Eine patentierte Smart-Soft-Defrostfunktion sorgt für maximale Laufzeiten. Die kompakte Bauweise mit EPP-Material ermöglicht einen einfachen Transport und Stoßfestigkeit. Als Kältemittel wird R410A verwendet. Die Abmessungen der Außeneinheit sind 1122 mm Breite, 1695 mm Höhe und 545 mm Tiefe bei einem Nettogewicht von 184 kg.

Welche Leistungsdaten bietet die Wärmepumpe?

Die Buderus Logaplus-M-Paket Wärmepumpe erreicht eine maximale Heizleistung von 14,37 kW bei A2/W35. Die Leistungszahl (COP) beträgt 4,04 bei A2/W35 gemäß EN 14825 und Teillast. Weitere Heizleistungen sind 5,63 kW bei +7/35 °C, 7,86 kW bei +2/35 °C und 13,02 kW bei -7/35 °C. Die entsprechenden COP-Werte sind 4,87 bei +7/35 °C, 4,04 bei +2/35 °C und 2,55 bei -7/35 °C. Die Kühlleistung beträgt 11,92 kW bei +35/18 °C mit einem EER von 3,28 und 10,17 kW bei +35/7 °C mit einem EER von 2,91. Der nominale Luftvolumenstrom liegt bei 7300 qm/h. Die Außeneinheit arbeitet im Heizbetrieb bei Temperaturen von -20 bis +45 °C und im Kühlbetrieb von +15 bis +45 °C. Der Schallleistungspegel nach ErP (EN 12102) beträgt 53 dB(A), der maximale Schallleistungspegel im Tagbetrieb 64 dB(A) und im reduzierten Nachtbetrieb (silent mode) 58 dB(A). Der Schalldruckpegel in 1 m Abstand beträgt 45 dB(A). Die maximale Leistungsaufnahme liegt bei 7,2 kW.

Wie lässt sich die Wärmepumpe steuern und überwachen?

Die Wärmepumpe verfügt über eine serienmäßige IP-Schnittstelle, die über das Funkmodul MX300 mit Wandhalter oder Magnetbefestigung realisiert wird. Eine WLAN-Verbindung ermöglicht die Kommunikation mit der App MyBuderus für Smartphones (Android, iOS) sowie mit dem Fachkundenportal Buderus ConnectPRO für PC oder Tablet. Über die MyBuderus App lassen sich das Buderus System überwachen und bedienen, Raumtemperatur, Warmwasser und Zeitprogramme anpassen sowie Energieverbräuche und deren Historie anzeigen. Das Fachkundenportal Buderus ConnectPRO bietet eine Statusübersicht aller Anlagen, schnellen Zugriff auf Dokumentation und Ersatzteile, die Anzeige dringlicher Warnungen und installierter Systemkomponenten. Zudem sind eine Notizfunktion, anlagenspezifische Benachrichtigungen und DIAGNOSTIC plus zur professionellen Analyse von Betriebszuständen sowie die Konfiguration und Optimierung relevanter Anlagenparameter verfügbar.

Welche Energieeffizienz und Umweltinformationen sind relevant?

Die Verbundanlage erreicht die Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz A++ im Spektrum von A+++ bis G. Die jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (Wärmepumpe) beträgt 137 %. Das System enthält fluorierte Treibhausgase. Der Kältemitteltyp ist R410A mit einem Treibhauspotential (GWP) von 2088 kgCO2eq. Die Füllmenge des Kältemittels beträgt 1,75 kg, was 3,654 tCO2eq entspricht. Der Kältekreis ist hermetisch geschlossen.

Technische Daten

• Max. Heizleistung: 14,37 kW
• Leistungszahl (COP bei A2/W35): 4,04
• Max. Vorlauftemperatur: 62 °C
• Integrierter Pufferspeicher: 120 L
• Elektrischer Zuheizer: 9 kW
• Kältemitteltyp: R410A
• Kältemittelmenge Außeneinheit: 4,0 kg
• Kältemittelmenge (gemäß F-Gas Verordnung): 1,75 kg
• Schallleistungspegel (ErP): 53 dB(A)
• Abmessungen Inneneinheit (B x H x T): 600 x 1850 x 650 mm
• Abmessungen Außeneinheit (B x H x T): 1122 x 1695 x 545 mm

Das Buderus Logaplus-M-Paket Wärmepumpe WLW196i TP120 bietet eine umfassende Lösung für effizientes Heizen und Kühlen. Mit einer Heizleistung von bis zu 14,37 kW und einem integrierten 120 Liter Pufferspeicher ist es für den monoenergetischen Betrieb optimiert. Die A++ Energieeffizienzklasse unterstreicht die Wirtschaftlichkeit. Die intuitive Bedienung über die Logamatic HMC310 sowie die Smart-Grid-Fähigkeit und die Möglichkeit zur Fernsteuerung via App und Portal erhöhen den Komfort. Der Hersteller bietet unter bestimmten Voraussetzungen einen 5-jährigen Systemschutz für Buderus Anlagen an.

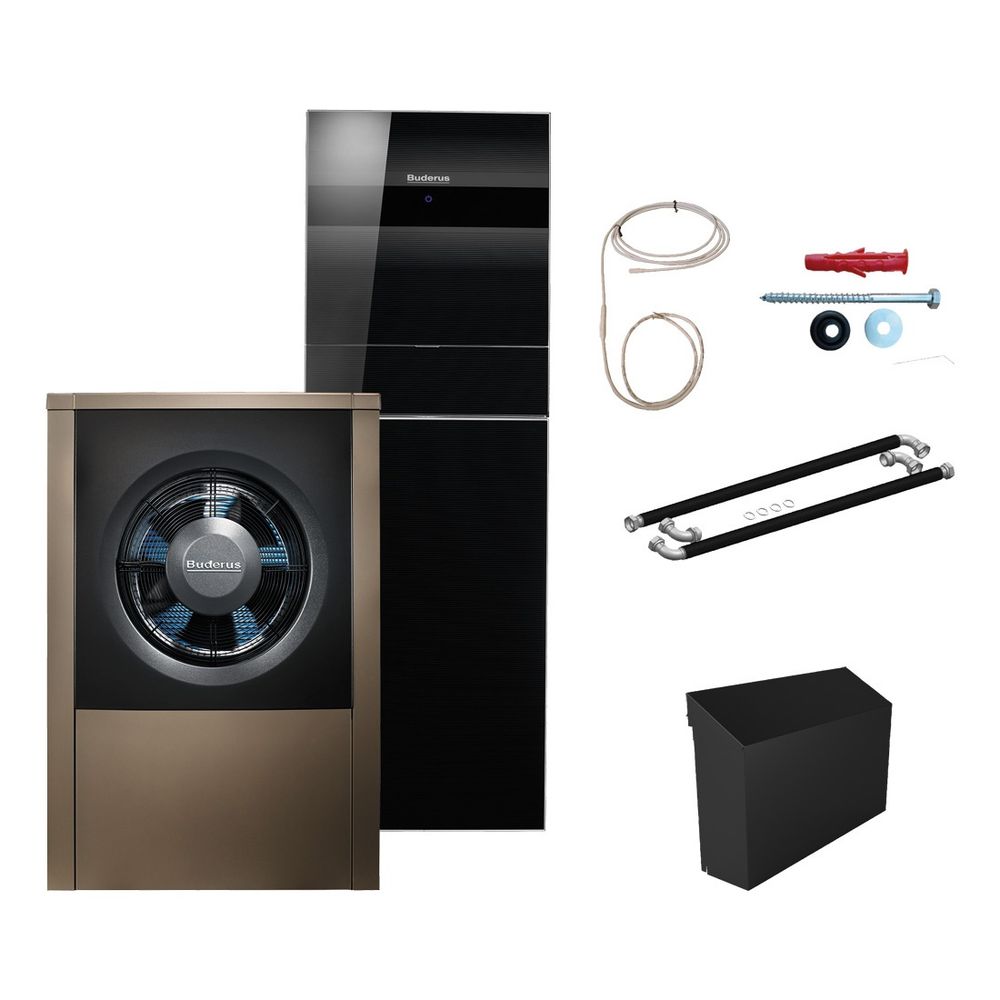

Lieferumfang

• 1x IDU iTP (Inneneinheit)
• 1x ODU14.2i (Außeneinheit)
• 1x Rohrbegleitheizung 3m für Kondensatleitung
• 1x Baugruppe INPA Schlauch
• 1x Befestigungs-Set ODU Luft/Wasser
• 1x Abdeckhaube INPA für ODU groß
