Buderus Logaplus M-Set, Hydraulikbox HB120 für Gas-Brennwertgerät KB192i HB120, SU160 S-A, HS25/4

Buderus Logaplus M HB120 für KB192i
HB120, SU160 S-A,HS25/4

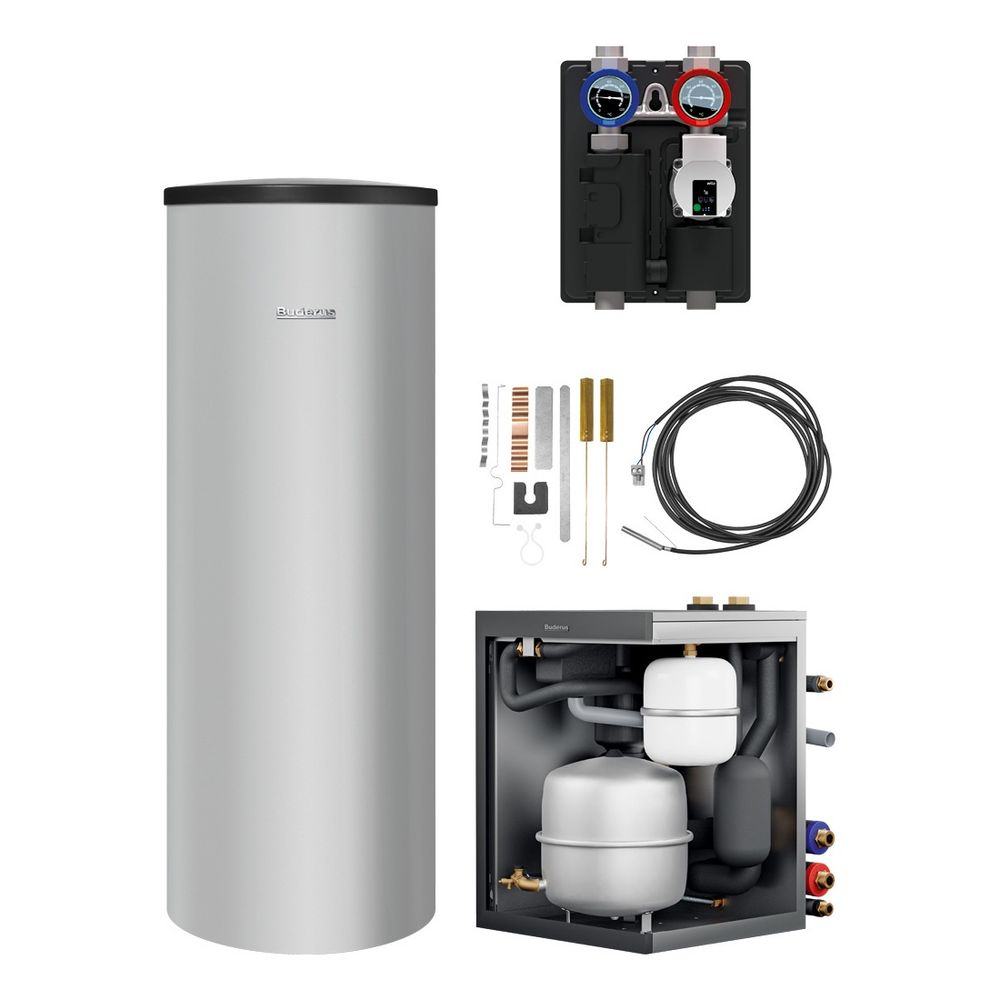

Buderus Logaplus-Modul-Paket, bestehend
aus:

Logaflow HB120
Logaflow HB120 ist eine werkseitig vormontierte Einheit von Systemzubehören in
einem Produktgehäuse.
Geeignet für Anwendungen bis max. 25 kW
im Ein-/Zweifamilienhaus.

Inhalt Logaflow HB120:

• Luftabscheider 1" - Magnetit-/Schlammabscheider 1"
• Nachfüllkombination NFK.2
• Vollentsalzung VES PK2000 - MAG 35 Liter Heizung mit Kappenventil
• MAG 8 Liter Trinkwasser mit Sicherheitsgruppe

Durch die drehbare Anschlussverrohrung
ist eine flexible Links- oder Rechtsaufstellung zum Wärmeerzeuger möglich.
Für eine kompakte Systemeinbindung der
Logaflow HB120 gibt es für ausgewählte
Buderus Wärmeerzeuger optimierte Verbindungs-Sets als Zubehör.
Für die Wärmeverteilung können bis zu
2 Heizkreis-Sets HS/HSM mit HKV 2/25/25
(KB192i.2) oder WHY/HKV 2/25/25
(GB192i.2) installationsfreundlich aufgesetzt und ohne zusätzliche Befestigungsbohrungen verschraubt werden.

Optisch ist das ansprechende Design auf
die kombinierbaren Buderus Produkte abgestimmt.

Das Gesamtkonzept reduziert den Zeitaufwand für Planung, Einlagerung, Einbringung und Installation der erforderlichen
Systemzubehöre auf ein Minimum und vermeidet zusätzlich Installationsfehler.
Mit der eingesparten Installationszeit
kann das nächste Projekt bereits früher
gestartet werden.

Verrohrungs-Sets als Zubehör für die
HB120/Wärmeerzeuger/Warmwasserspeicher
Systemkombinationen erhältlich:

Luft-Wasser-Wärmepumpen Variante
WLW196i...-TP120, SH290

Gas-Brennwert Geräte Varianten
GB192i.2-15/25, SU160/200

Gas-Brennwert Hybrid Varianten
GB192i.2-15/25 + HW-Set..., SH180/300

Gas-/Öl- Brennwert Hybrid Varianten
KB19xi.2+HF-Set..., SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)

Gas-/Öl- Brennwert Kessel Varianten
KB19xi.2, GB212, SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)

Abmessungen
Breite: 600 mm
Höhe: 860 mm
Tiefe: 684 mm
Gewicht (Brutto/Netto): 66 kg / 53 kg

Warmwasserspeicher Logalux SU160.5 S-A
in stehender, zylindrischer Stahlblechausführung einschließlich Reinigungsöffnung oben. Mit eingeschweißtem, bis in
den unteren Speicherboden wendelförmig
gebogenem Glattrohr-Wärmetauscher sowie
höhenverstellbaren Aufstellfüßen. Alle
warmwasserberührten Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN
plus, korrosionsbeständig n. DIN 4753-3
und zur Vervollständigung des kathodischen Korrosionsschutzes mit Magnesiumanode.
Wärmeschutz aus 75 mm Polyurethan-/EPSHartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (silber).

Speicherinhalt: 157 l
Leist.-Kennzahl bei 60 C: 2,6
Dauerleistung: 31,5 kW
bei Vorlauftemperatur: 80 C
bei Speichertemperatur: 45 C
Heizwasserbedarf: 2,6 m3/h
Druckverlust: 82 mbar
Abmessungen
Durchmesser: 600 mm
Höhe: 1320 mm
Gewicht: 77 kg
Wärmetauscherfläche: 0,9 m2
Max. Betriebstemperatur
warmwasserseitig: 95 C
heizwasserseitig: 160 C
Max. Betriebsüberdruck
warmwasserseitig: 10 bar
heizwasserseitig: 16 bar

Set mit Fühler zur Warmwasserbereitung
für das Regelsystem Logamatic EMS plus,
4000 und 5000.

• Fühler NTC 10K mit 6 mm Durchmesser (Kabellänge 3 m) sowie Anschluss stecker
• Zwei 1/4-Kreis-Blindsegmente u. Spannfeder für Speicher mit Tauchhülsen
  (19,5 mm Innendurchmesser bzw. 3/4")

Buderus Heizkreis-Schnellmontage-Set für
1 Heizkreis ohne Mischer DN25 mit Stromsparpumpe, stufenlos elektronisch geregelt, Förderhöhe 4 m, mit Anschlusskabel
und steckerfertiger Verbindung zum Buderus Regelgerät. Rückschlagventil, Kugelhahn-/Thermometer-Kombination im Vorund Rücklauf, komplett mit hochwertigen
EPP Wärmedämmschalen schwarz.
Geeignet für Frostschutzmittel < 50%.

Buderus-Artikel-Nr.: 7739622828

5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
