Buderus Logaplus M-Set, Hydraulikbox HB120 für Gas-Brennwertgerät GB192i.2 HYB HB120, SH300, HW-Set HYC25 für 1 Heizkreis direkt

Buderus Logaplus M HB120 f GB192i.2 HYB
HB120,SH300,HW-Set HYC25 für 1HK direkt

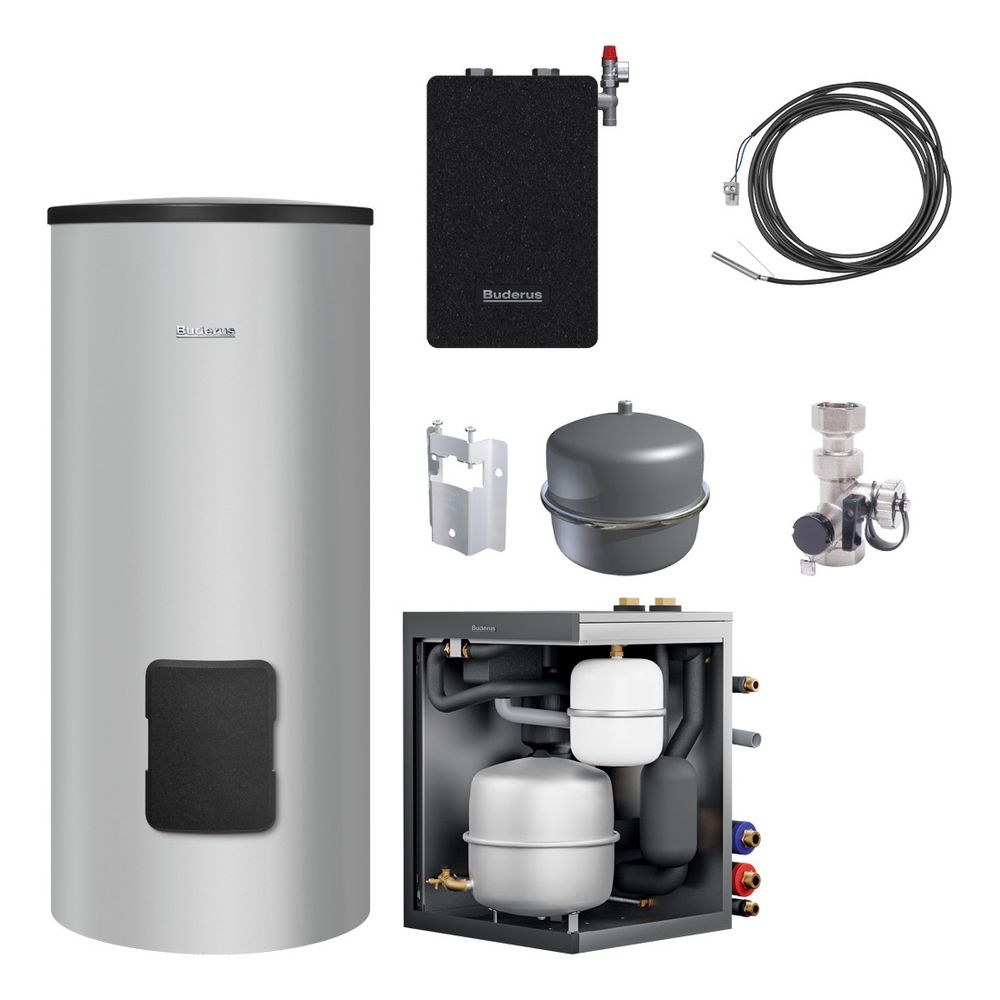

Buderus Logaplus-Modul-Paket, bestehend
aus:

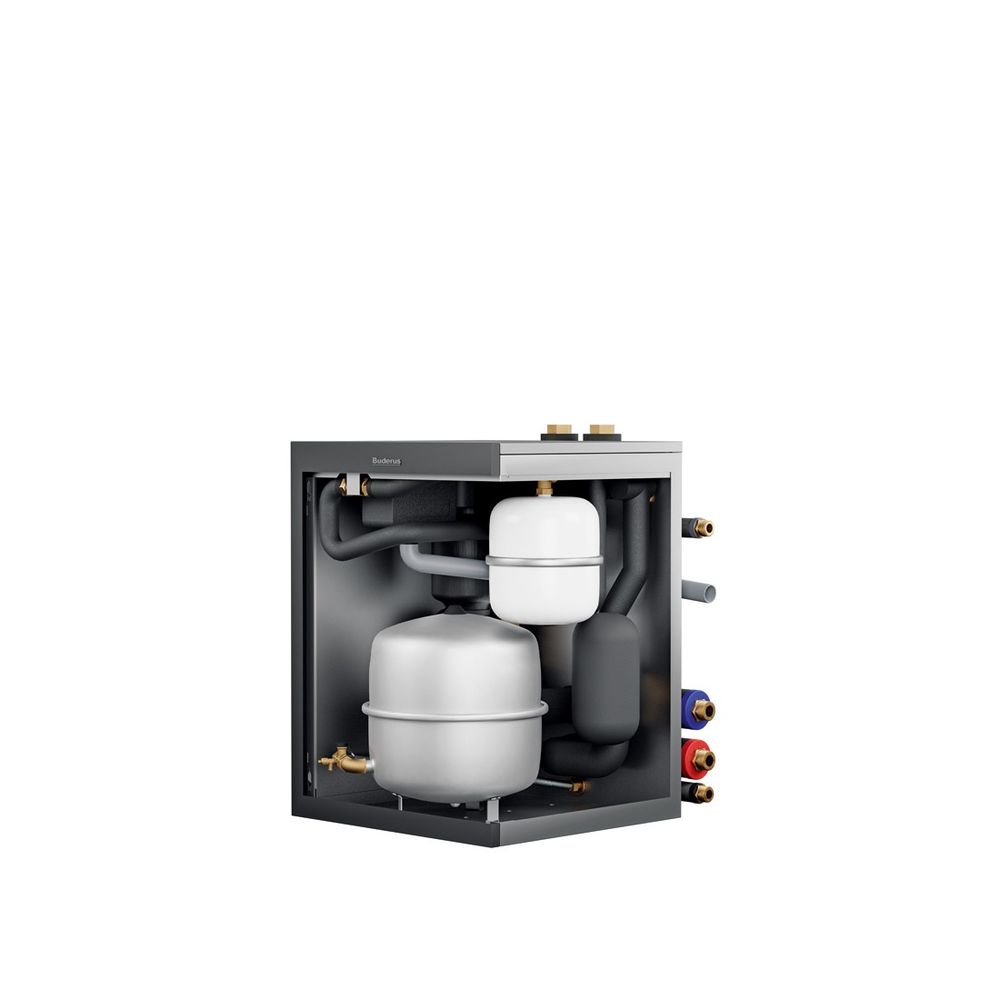

Logaflow HB120
Logaflow HB120 ist eine werkseitig vormontierte Einheit von Systemzubehören in
einem Produktgehäuse.
Geeignet für Anwendungen bis max. 25 kW
im Ein-/Zweifamilienhaus.

Inhalt Logaflow HB120:

• Luftabscheider 1" - Magnetit-/Schlammabscheider 1"
• Nachfüllkombination NFK.2
• Vollentsalzung VES PK2000 - MAG 35 Liter Heizung mit Kappenventil
• MAG 8 Liter Trinkwasser mit Sicherheitsgruppe

Durch die drehbare Anschlussverrohrung
ist eine flexible Links- oder Rechtsaufstellung zum Wärmeerzeuger möglich.
Für eine kompakte Systemeinbindung der
Logaflow HB120 gibt es für ausgewählte
Buderus Wärmeerzeuger optimierte Verbindungs-Sets als Zubehör.
Für die Wärmeverteilung können bis zu
2 Heizkreis-Sets HS/HSM mit HKV 2/25/25
(KB192i.2) oder WHY/HKV 2/25/25
(GB192i.2) installationsfreundlich aufgesetzt und ohne zusätzliche Befestigungsbohrungen verschraubt werden.

Optisch ist das ansprechende Design auf
die kombinierbaren Buderus Produkte abgestimmt.

Das Gesamtkonzept reduziert den Zeitaufwand für Planung, Einlagerung, Einbringung und Installation der erforderlichen
Systemzubehöre auf ein Minimum und vermeidet zusätzlich Installationsfehler.
Mit der eingesparten Installationszeit
kann das nächste Projekt bereits früher
gestartet werden.

Verrohrungs-Sets als Zubehör für die
HB120/Wärmeerzeuger/Warmwasserspeicher
Systemkombinationen erhältlich:

Luft-Wasser-Wärmepumpen Variante
WLW196i...-TP120, SH290

Gas-Brennwert Geräte Varianten
GB192i.2-15/25, SU160/200

Gas-Brennwert Hybrid Varianten
GB192i.2-15/25 + HW-Set..., SH180/300

Gas-/Öl- Brennwert Hybrid Varianten
KB19xi.2+HF-Set..., SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)

Gas-/Öl- Brennwert Kessel Varianten
KB19xi.2, GB212, SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)

Abmessungen
Breite: 600 mm
Höhe: 860 mm
Tiefe: 684 mm
Gewicht (Brutto/Netto): 66 kg / 53 kg

Hybridgruppe HW-Set HYC25 zum Anschluss
an den GB172i.2/182i.2/GB192i.2
Die Rohrgruppe HW-Set HYC25 mit HM200
mit hydraulische Komponente ermöglicht
in Verbindung mit weiteren optionalen
Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger.
Das Modul HM200 steuert zusammen mit der
Regelung eine Heizungsanlage, die aus
einer elektrisch betriebenen Wärmepumpe
und einem weiteren konventionellen Wärmeerzeuger z.B. Öl- oder Gas-BrennwertWärmeerzeuger besteht. Wann welcher
Wärmeerzeuger läuft, wird mit Regelungsstrategien und der Bivalenztemperatur
gesteuert. Das HM200 bietet eine definierte Smart Grid Ready (SG Ready)
Schnittstelle an. Auf Basis der Bivalenztemperatur gibt es verschiedene
Regelungsstrategien. Folgende Regelungsstrategien lassen sich an der Bedieneinheit einstellen:

• Wärmepumpe optimiert
• Kostenoptimiert

Die Rohrgruppe besteht aus:

• Umwälzpumpe
• Sicherheitsventil und Anschluss für MAG
• Kugelhähne
• Weiche - Hybridmanager HM200
• 2x Temperaturfühler
• Wartungshahn mit Partikelfilter

Membran-Druckausdehnungsgefäß für geschlossene Heizungs-, Solar- und Kühlanlagen, ausgeführt nach DIN 4807, Zulassung gemäß EU-Druckgeräterichtlinie
97/23/EG.
Ausführung für Wandbefestigung bzw. mit
Fußkonstruktion, Systemanschluss mit
Außengewinde, außen Kunststoffbeschichtet, Membrane nicht tauschbar.
Max. Betriebstemp.: 120 C
Max. Betriebstemp. Membrane: 70 C
Volumen Ausdehnungsgefäß: 18l

Weiteres Zubehör:
Buderus Verbindungsleitung-Set EMS 1,5 m
Logafix V2 Kappenventil MS 3/4"x3/4"
Flamco Flexcon Aufhängezarge Typ MB 3

Buderus-Artikel-Nr.: 7739622843

5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
