Buderus Logaplus Wärmepumpe WLW176i-7 AR TP70, KM R290 WLW176i-12 TP70 und WLW-7 MB AR, MX400, M-Set

Die Buderus Logaplus M Wärmepumpe, bestehend aus der Inneneinheit Logatherm WLW176i-12 TP70 und der Außeneinheit Logatherm WLW-7 MB AR, ist eine hocheffiziente Luft-Wasser-Wärmepumpe in Monoblock-Ausführung. Sie bietet eine maximale Vorlauftemperatur von bis zu 60 °C und nutzt das umweltfreundliche Kältemittel R290. Mit einem integrierten 70 Liter Pufferspeicher, einem 9 kW Heizstab und der smarten Steuerung über EMS-plus ist sie eine platzsparende und komfortable Heizlösung. Typische Einsatzbereiche umfassen moderne Heizsysteme mit Bedarf an Heiz- und Kühlfunktionen sowie Estrichtrocknung in Wohn- und Gewerbegebäuden.

Wie ist die Buderus Logaplus M Wärmepumpe aufgebaut und welche Komponenten sind enthalten?

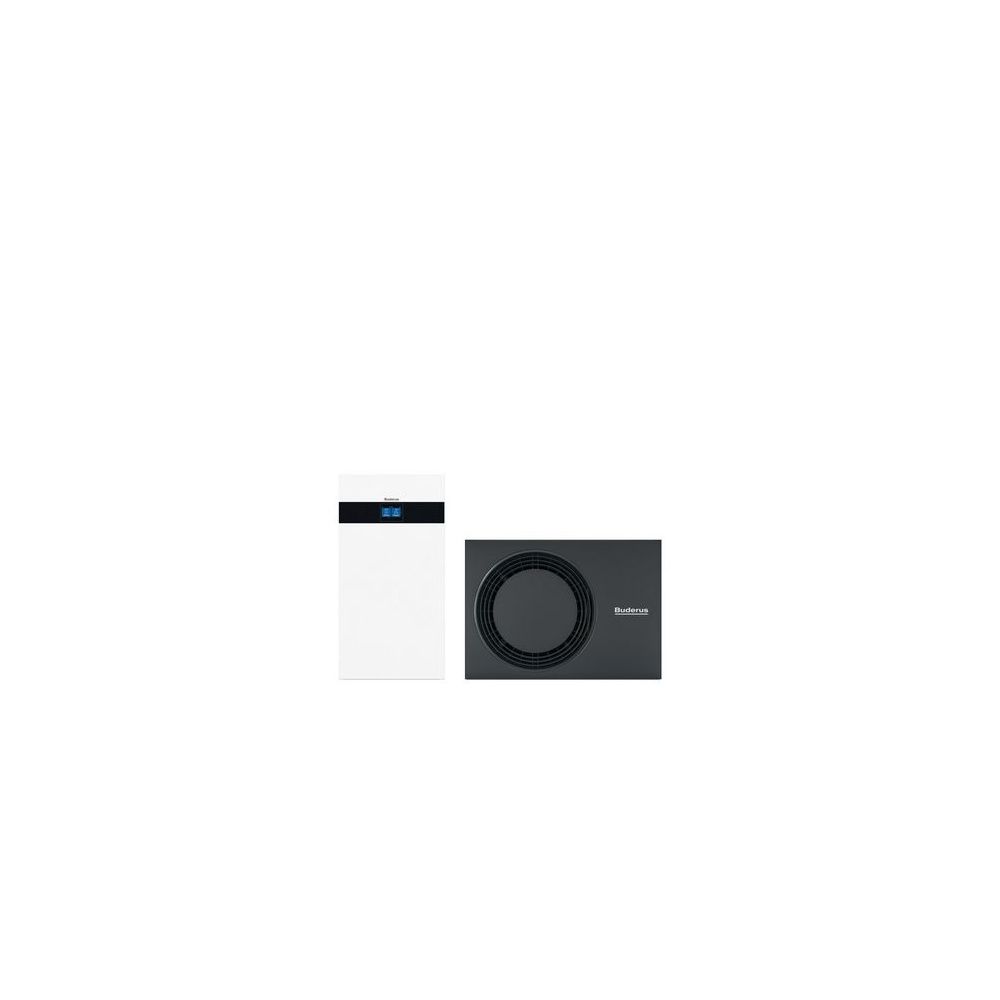

Das Buderus Logaplus M Wärmepumpen-Set besteht aus der Inneneinheit Logatherm WLW176i-12 TP70, die für die Innenaufstellung konzipiert ist. Diese Einheit integriert einen 70 Liter Pufferspeicher, ein 17 Liter Ausdehnungsgefäß, eine Primär- und Heizkreispumpe, ein Umschaltventil für Heizung und Warmwasser sowie einen 9 kW elektrischen Zuheizer. Die Außeneinheit Logatherm WLW-7 MB AR ist eine invertergeregelte Luft-Wasser-Wärmepumpe mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil. Eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung entsteht erst durch die Kombination von Innen- und Außeneinheit, wobei eine wasserführende Verbindung zwischen beiden erfolgt.

Welche Vorteile bietet die Buderus Logaplus M Wärmepumpe in Bezug auf Effizienz und Umweltfreundlichkeit?

Die Wärmepumpe nutzt das zukunftssichere und natürliche Kältemittel R290 (Propan) mit einem äußerst geringen Treibhauspotenzial (GWP von 3), was zu einer nachhaltigen Betriebsweise beiträgt. Die integrierte Invertertechnologie sorgt für eine hohe Effizienz im Betrieb. Das System ist zudem SG Ready (smart-grid-fähig) und somit für die Einbindung in intelligente Stromnetze oder Photovoltaikanlagen vorbereitet. Die jahreszeitbedingte Raumheizungs-Energieeffizienzklasse liegt bei A+++ für 35 °C und A++ für 55 °C Vorlauftemperatur.

Wie sorgt die Wärmepumpe für leisen Betrieb und welche Komfortfunktionen sind integriert?

Die außenaufgestellte Außeneinheit Logatherm WLW-7 MB AR zeichnet sich durch ihren sehr leisen Betrieb aus. Dies wird durch die Silent Plus Technologie der nächsten Generation erreicht, die einen integrierten Schalldiffusor und einen doppelt vibrationsentkoppelten Verdichter in einer schallgedämpften Kältekreisbox umfasst. Der Schallleistungspegel im Freien beträgt 42 dB(A). Neben der Heizfunktion sind aktive Kühlung und eine Estrichtrocknungsfunktion integriert, wobei der Kühlbetrieb sowohl still als auch dynamisch möglich ist.

Wie erfolgt die smarte Steuerung und Vernetzung der Buderus Logaplus M Wärmepumpe?

Die Steuerung der Heizungsanlage erfolgt intuitiv über die integrierte System-Bedieneinheit Logamatic BC400 mit Klartext Touchdisplay. Das im Lieferumfang enthaltene Funkmodul MX400 ermöglicht die WLAN-Kommunikation. Dadurch kann die Heizungsanlage über die App MyBuderus und das Webportal Buderus ConnectPRO bedient und überwacht werden. Zudem ist die Kommunikation zu einer Funkfernbedienung Logamatic RC120 RF sowie zu einer Einzelraumregelung SRC plus möglich. Für die Nutzung der Konnektivitätsfunktionen ist WLAN-Empfang am Installationsort erforderlich.

Welche Leistungsdaten und Energieeffizienzwerte zeichnen die Wärmepumpe aus?

Die Buderus Logaplus M Wärmepumpe bietet eine maximale Vorlauftemperatur von 60 °C. Die Außeneinheit erreicht eine Heizleistung von 2,84 kW bei +7/35 °C mit einem COP von 4,85, und bis zu 6,71 kW bei -7/35 °C mit einem COP von 2,36. Im Kühlbetrieb liegt die Kühlleistung bei 5,50 kW bei +35/18 °C mit einem EER von 3,11. Der nominale Luftvolumenstrom beträgt 1670 qm/h. Die Außentemperaturspanne für den Heizbetrieb reicht von -22 °C bis +45 °C, für den Kühlbetrieb bis +45 °C.

Welche Anschluss- und Abmessungsdaten sind für die Installation relevant?

Die Inneneinheit Logatherm WLW176i-12 TP70 verfügt über Heizungsanschlüsse (Vorlauf/Rücklauf) mit 28 mm Durchmesser und einen Warmwasseranschluss mit 22 mm. Der elektrische Anschluss erfolgt mit 3L/N/PE/400V/50Hz und die Schutzklasse ist IP X4D. Die Abmessungen der Inneneinheit betragen 600 mm (Breite) x 1275 mm (Höhe) x 600 mm (Tiefe) bei einem Nettogewicht von 85 kg. Die Außeneinheit Logatherm WLW-7 MB AR wird elektrisch mit 1L/N/PE/230V/50Hz angeschlossen und besitzt einen wasserseitigen Heizungsanschluss von G 1" AG. Ihre Abmessungen sind 1100 mm (Breite) x 800 mm (Höhe) x 540 mm (Tiefe) bei einem Nettogewicht von 143 kg.

Technische Daten

• Max. Vorlauftemperatur: 60 °C
• Pufferspeicher Volumen: 70 Liter
• Elektrischer Zuheizer: 9 kW
• Kältemittel: R290
• Heizleistung Außeneinheit (A-7/W35): 6,71 kW
• COP bei +7/35 °C: 4,85
• Schallleistungspegel Außeneinheit: 42 dB(A)
• Energieeffizienzklasse Raumheizung (35 °C): A+++
• Abmessungen Inneneinheit (B x H x T): 600 x 1275 x 600 mm
• Abmessungen Außeneinheit (B x H x T): 1100 x 800 x 540 mm

Die Buderus Logaplus M Wärmepumpe bietet eine fortschrittliche und umweltfreundliche Lösung für Heizung und Kühlung. Mit einer maximalen Vorlauftemperatur von 60 °C und dem Einsatz des natürlichen Kältemittels R290 ist das System besonders effizient und nachhaltig. Die integrierte Inneneinheit mit 70 Liter Pufferspeicher und 9 kW Heizstab sowie die smarte Steuerung über das Funkmodul MX400 sorgen für hohen Komfort und geringen Platzbedarf. Die Silent Plus Technologie der Außeneinheit stellt zudem einen sehr leisen Betrieb sicher.

Lieferumfang

• 1x Buderus Logatherm WLW176i-12 TP70 Inneneinheit 70l Puffer
• 1x Buderus Logatherm WLW-7 MB AR Außeneinheit Monoblock reversibel
• 1x LAN und Funkmodul MX400 Buderus
• 1x Außentemperaturfühler
• 1x Tragehilfe
