Buderus Logasys-Paket SL109, Gas-Brennwertgerät GB172i-24T210SR, 24kW, 3xSKT1.0, Erdgas-H, RC310, 1 Heizkreis

Das Buderus Logasys-Paket SL109 (7739617095) ist eine effiziente Systemlösung für die Raumbeheizung und Warmwasserbereitung. Es kombiniert das Gas-Brennwertgerät GB172i-24T210SR mit einer Heizleistung von 24 kW und einer Warmwasserleistung von 30 kW mit einem 210 Liter bivalenten Schichtladespeicher und drei Hochleistungs-Flachkollektoren SKT1.0 zur solaren Trinkwassererwärmung. Ausgelegt für Erdgas H, bietet das Paket eine hohe Heiz-Effizienz von 94% und eine Modulation von 1:10 im Warmwasserbetrieb. Mit integriertem WLAN und digitalem Steuerungssystem ist es eine moderne und nachhaltige Heizlösung für einen Heizkreis.

Wie ist das Buderus Logasys-Paket SL109 aufgebaut?

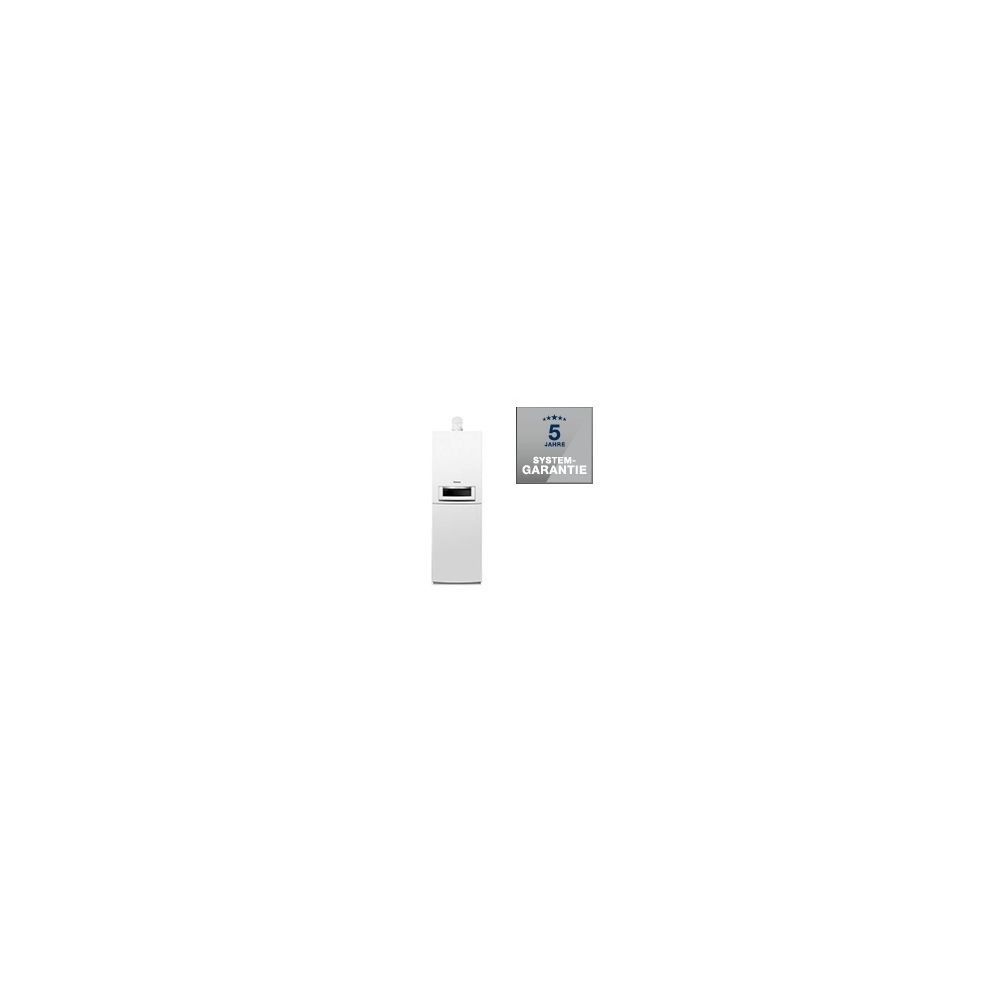

Das Logasys-Paket SL109 besteht aus dem Kompaktheizgerät Logamax plus GB172iT, das für den Betrieb mit Erdgas 2H(E), 2L(LL), Erdgas E(H) und LL nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2 sowie Flüssiggas 3P geeignet ist. Es ist auf Erdgas 2H(E) voreingestellt, eine Umstellung auf andere Gasarten ist über ein Gasartumbau-Set möglich. Ein Aluminium-Guss-Wärmetauscher ermöglicht einen ganzjährigen Kondensationsbetrieb. Die modulierende Hocheffizienz-Umwälzpumpe weist einen Energieeffizienzindex (EEI) von 0,20 auf und trägt zu niedrigen CO- und NOx-Emissionen bei. Das System ist für die Mehrfachbelegung nach DVGW Arbeitsblatt G635 geeignet und verfügt über eine integrierte Abgas-Rückströmsicherung. Zur serienmäßigen Ausstattung gehören ein 12 Liter Membran-Ausdehnungsgefäß, ein Umschaltventil für Heiz- und Warmwasserbetrieb, ein Entleerhahn, ein Manometer, ein Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm, ein manueller Entlüfter, eine Zünd- und Ionisationselektrode sowie eine elektrische Anschlussmöglichkeit für eine Zirkulationspumpe. Der digitale Basiscontroller Logamatic BC25.2 überwacht und steuert alle elektronischen Bauelemente des Gerätes. Das intelligente Montagekonzept ermöglicht einen einfachen Transport und eine leichte Installation durch die Lieferung in drei kompakten Teilen.

Welche Solarkomponenten sind im System integriert?

Das Paket beinhaltet drei senkrechte Hochleistungs-Flachkollektoren SKT1.0. Diese verfügen über Vollflächenabsorber aus Aluminium mit hochselektiver Vakuum-Beschichtung und Doppelmäander-Verrohrung aus Kupferrohr. Eine robuste Verbindung ohne sichtbare Schweißnähte wird durch die innovative Omega-Ultraschall-Schweißtechnologie erreicht. Das Kollektorgehäuse besteht aus einer Fiberglaswanne mit integrierten Griffmulden, die Abdeckung aus leicht strukturiertem, hagelfestem Solarsicherheitsglas und die rückseitige Dämmung aus Mineralwolle. Die Kollektoren können einseitig bis zu 5 Stück und wechselseitig bis zu 10 Stück in einer Reihe angeschlossen werden und sind durch Steckverbindungstechnik mit Edelstahlwellrohr schnell und werkzeuglos montierbar. Integrierte Solarkomponenten umfassen ein Solarmodul SM100 mit solarer Ertragsoptimierung, ein 18 Liter Solar-Ausdehnungsgefäß, eine modulierende Hocheffizienz-Umwälzpumpe im Solarkreis, ein 6 bar Sicherheitsventil, einen Durchflussmengenbegrenzer, Füll- und Entleerungshähne für den Solarkreis, ein Manometer, Absperreinrichtungen und einen Entlüfter. Der direkte Anschluss der Solarleitung erfolgt durch Klemmringverschraubungen 15 mm, wobei die Solarstation links/rechts umbaubar ist.

Wie wird der Warmwasserkomfort sichergestellt?

Ein integrierter Warmwasserspeicher mit 210 Litern Inhalt ist für eine maximale Solarnutzung ausgelegt und ermöglicht eine solare Deckungsrate von bis zu 65% bei drei Kollektoren. Dieser bivalente Schichtladespeicher ist für den Anschluss von bis zu drei Solar-Kollektoren konzipiert und bietet modernen Warmwasserkomfort auch bei nicht geladenem Speicher durch eine maximale Warmwasserleistung von 30 kW. Ein zusätzlicher Korrosionsschutz wird durch die Buderus Thermoglasur DUOCLEAN MKT ermöglicht. Ein integrierter Zirkulationsanschluss ist ebenfalls vorhanden.

Welche Steuerungsmöglichkeiten bietet das Heizsystem?

Die System-Bedieneinheit Logamatic RC310 mit Außenfühler für das Regelsystem Logamatic EMS plus ist im Lieferumfang enthalten. Diese Bedieneinheit kann im Gerät integriert oder als Wandmontage im Wohnraum installiert werden. Sie ermöglicht eine einfache Bedienung und Inbetriebnahme über ein großes, grafikfähiges und hinterleuchtetes Display. Die RC310 regelt den Wärmeerzeuger, die Warmwasserbereitung, Heizkreise und die Solaranlage im raum- oder witterungsgeführten Betrieb. Umfangreiche Inbetriebnahme- und Service-Funktionen wie ein Konfigurationsassistent, Diagnosefunktionen und eine Wartungsanzeige sind integriert. Eine serienmäßige IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung ermöglicht eine WLAN-Verbindung zur Kommunikation mit der App MyBuderus und dem Fachkundenportal Buderus ConnectPRO. Über die App können Raumtemperatur, Warmwasser und Zeitprogramme angepasst sowie Energieverbräuche überwacht werden. Das Fachkundenportal bietet Statusübersichten, Zugriff auf Dokumentation und Ersatzteile sowie Diagnosefunktionen.

Wie gestaltet sich die Installation und Wartung des Systems?

Das Buderus Logasys-Paket SL109 ist für eine einfache Installation und Wartung konzipiert. Ein intelligentes Montagekonzept sorgt für gute Zugänglichkeit und einen einfachen Transport sowie die Einbringung durch die Lieferung in drei Teilen mit kompakten Abmessungen auf einer Palette. Das Paket enthält Anschlussmaterial für die Aufdachmontage von Pfanne/Ziegel. Die Wartungshähne CS28-1 bestehen aus zwei Wartungshähnen R 3/4" mit Isolierung, einem drehbaren Thermometer, einem Gashahn 1/2" mit thermischer Absperrvorrichtung, einem T-Stück mit steckbarem Füll- und Entleerhahn sowie einem Trinkwasserabsperrhahn R3/4". Das horizontale Anschluss-Set CS38 mit integriertem thermostatischem Trinkwassermischer ist für den seitlichen Anschluss rechts oder links geeignet und umfasst einen Rohrsatz für Heizungsvor- und -rücklauf, Gas, Kalt- und Warmwasser sowie Zirkulation. SF11 Seitenblenden dienen zur Abdeckung nicht genutzter Öffnungen. Ein Überspannungsschutz für Temperaturfühler, ein Auffangbehälter SFF-3 für Solarflüssigkeit (3 Liter) und ein Trichtersyphon komplett mit Ausblaseleitung und Rosette, Ableitung für Kondensat und Sicherheitsventil sind ebenfalls enthalten.

Technische Daten

• Gasart: Erdgas H(E)
• Wärmeleistung Heizbetrieb (50/30 °C): 3,4-25,3 kW
• Wärmeleistung Warmwasser: 30 kW
• Speicherinhalt: 210 L
• Gewicht: 165 kg
• Konzentrischer Abgasanschluss: 80/125 mm
• Abmessungen (H x B x T): 1880 x 600 x 670 mm
• Zulässiger Betriebsüberdruck: 3 bar
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A+
• Warmwasserbereitungs-Energieeffizienz bei durchschnittlichem Klima: A+++
• Lastprofil: XL

Das Buderus Logasys-Paket SL109 bietet eine zukunftsorientierte und energieeffiziente Heizlösung für moderne Haushalte. Mit einer Raumheizungs-Energieeffizienz von A+ und einer Warmwasserbereitungs-Energieeffizienz von A+++ kombiniert das System ein leistungsstarkes Gas-Brennwertgerät mit 24 kW Heizleistung und 30 kW Warmwasserleistung mit einer integrierten Solaranlage und einem 210 Liter Schichtladespeicher. Die intelligente Steuerung über die Logamatic RC310 und die Konnektivität via App ermöglichen eine komfortable und effiziente Betriebsweise.

Lieferumfang

• 1x Logamax plus GB172i-24 T210SR H V2
• 1x Trichtersyphon
• 1x CS28-1 Set Absperrhähne kompl Gas, Warmwasser, Heizung VL/RL, KFE
• 1x CS38 Set AS-TWM 60 Grad für VL/RL, Gas, KW,WW, ZP, links/rechts
• 1x SFF3-Behälter Solar 3l für GB172iT210SR, 3 Liter
• 1x SF11 Blenden L/R 2Teile zur Abdeckung seitl. Öffnungen, 2 Stück
• 1x Buderus Logamatic RC310 weiß DE,AT,LU System-Bedieneinheit, mit Außenfühler T1
• 1x Fühler Überspannungsschutz Fühler Überspannungsschutz
• 1x Aufdach Grund-Set senk SKY-C/T
• 2x Aufdach Erwei-Set senk SKY-C/T
• 3x Dachanbindung Pfa/Ziegel SKY-C/T
• 3x Kollektor Buderus SKT1.0-s Flachkollektor, senkrecht
• 1x Buderus Anschluss-Set Aufdach/ID SKT1.0
• 2x Wärmeträgerfluid Solar Fluid L20 Wärmeträgerfluid Solar Fluid L20
