Buderus Montageset Flachdach für 8 SKN4.0-s, bauseitig Befestigung, inkl. Anschluss-Set

Das Buderus Montageset (7739603304) ist für die bauseitige Befestigung von 8 Logasol SKN4.0-s Kollektoren auf Flachdächern konzipiert. Es umfasst ein Grund-Set mit Kollektorstützen, Aluminium-Profilen und Sicherheitsmechanismen sowie ein Anschluss-Set für Kupferrohre. Der Anstellwinkel ist von 30 bis 60 Grad verstellbar und das Set ist für Schneelasten bis 2 kN/m² sowie Windgeschwindigkeiten bis 151 km/h ausgelegt.

Welche Komponenten sind im Montageset enthalten?

Das Montageset besteht aus einem Grund-Set für die senkrechte Flachdachmontage, das zwei Kollektorstützen, zwei Aluminium-Profilschienen, zwei Abrutschsicherungen, vier einseitige Kollektorspanner und sechs Schrauben beinhaltet. Ergänzt wird dies durch sieben Erweiterungs-Sets, die jeweils eine Kollektorstütze, zwei Aluminium-Profilschienen, zwei Steckverbinder, zwei Abrutschsicherungen, zwei doppelseitige Kollektorspanner sowie drei Schrauben umfassen. Dieses modulare System ermöglicht die Befestigung von acht Kollektoren in einer Reihe nebeneinander.

Wie wird der Anschluss der Kollektoren realisiert?

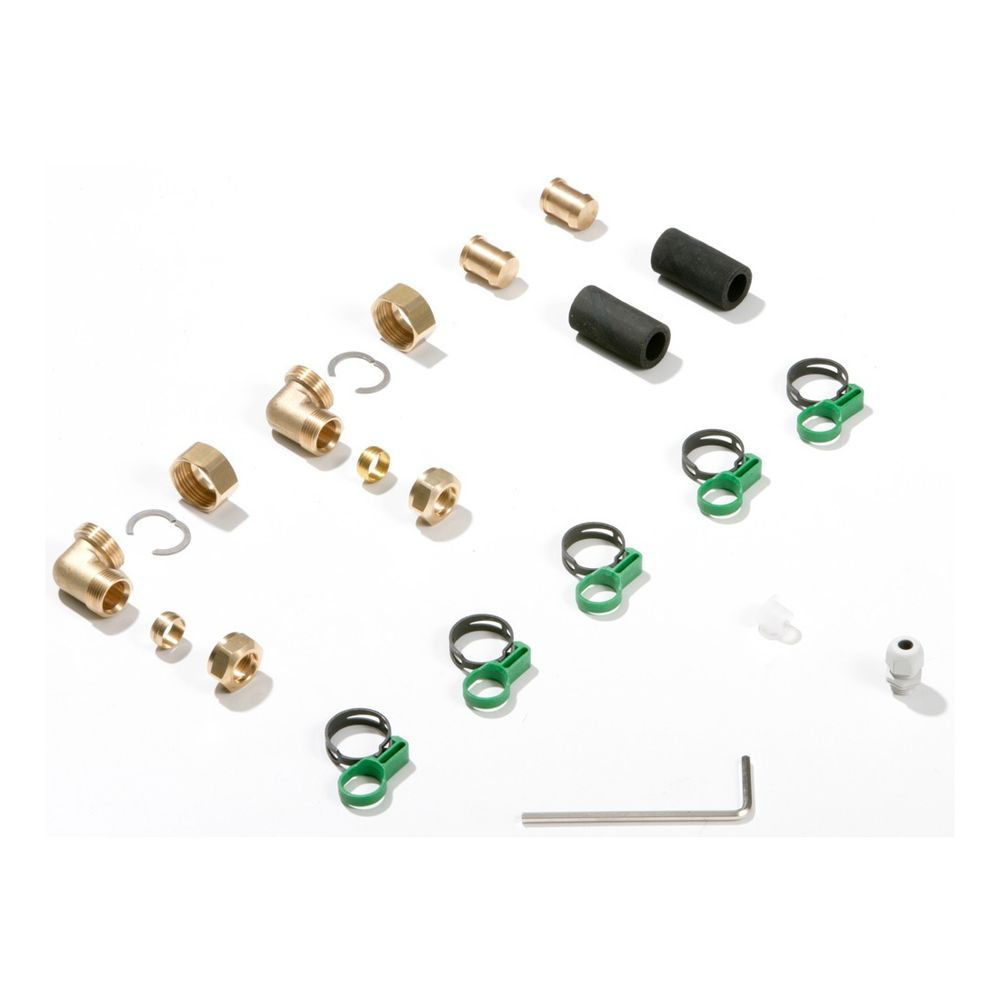

Das enthaltene Anschluss-Set für Flachdächer ist für 18 mm Kupferrohre ausgelegt. Es beinhaltet zwei Winkel mit Klemmringverschraubung, zwei Blindstopfen, das notwendige Verbindungsmaterial sowie zwei Halterungen für die Rohrschellen der Vorlaufleitung. Dies ermöglicht eine fachgerechte und dichte Anbindung der Solarkollektoren an das Rohrsystem.

Welche Anpassungsmöglichkeiten und Belastbarkeiten bietet das Montageset?

Die Kollektorstützen des Buderus Montagesets sind flexibel einstellbar. Der Anstellwinkel der Solarkollektoren kann zwischen 30 und 60 Grad variiert werden, was eine optimale Ausrichtung zur Sonne ermöglicht. Die Flachdachmontage-Grundausführung ist robust konstruiert und für anspruchsvolle Wetterbedingungen ausgelegt. Es ist für Schneelasten bis zu 2 kN/m² und Windgeschwindigkeiten bis zu 151 km/h geeignet, was eine hohe Betriebssicherheit und Langlebigkeit der Solaranlage auf dem Flachdach sicherstellt.

Technische Daten

• Anzahl Kollektoren: 8
• Kollektortyp: Logasol SKN4.0-s
• Dachtyp: Flachdach
• Anstellwinkel: 30 bis 60 Grad
• Schneelast: bis 2 kN/m²
• Windgeschwindigkeit: bis 151 km/h
• Rohrdurchmesser Anschluss-Set: 18 mm Kupferrohr

Das Buderus Montageset für 8 Logasol SKN4.0-s Kollektoren bietet eine zuverlässige und flexible Lösung für die Flachdachmontage. Mit einem verstellbaren Anstellwinkel von 30 bis 60 Grad und einer Auslegung für Schneelasten bis 2 kN/m² sowie Windgeschwindigkeiten bis 151 km/h stellt es eine sichere und effiziente Nutzung der Solarenergie sicher. Das Set beinhaltet alle notwendigen Komponenten für die bauseitige Befestigung und den Anschluss der Kollektoren.

Lieferumfang

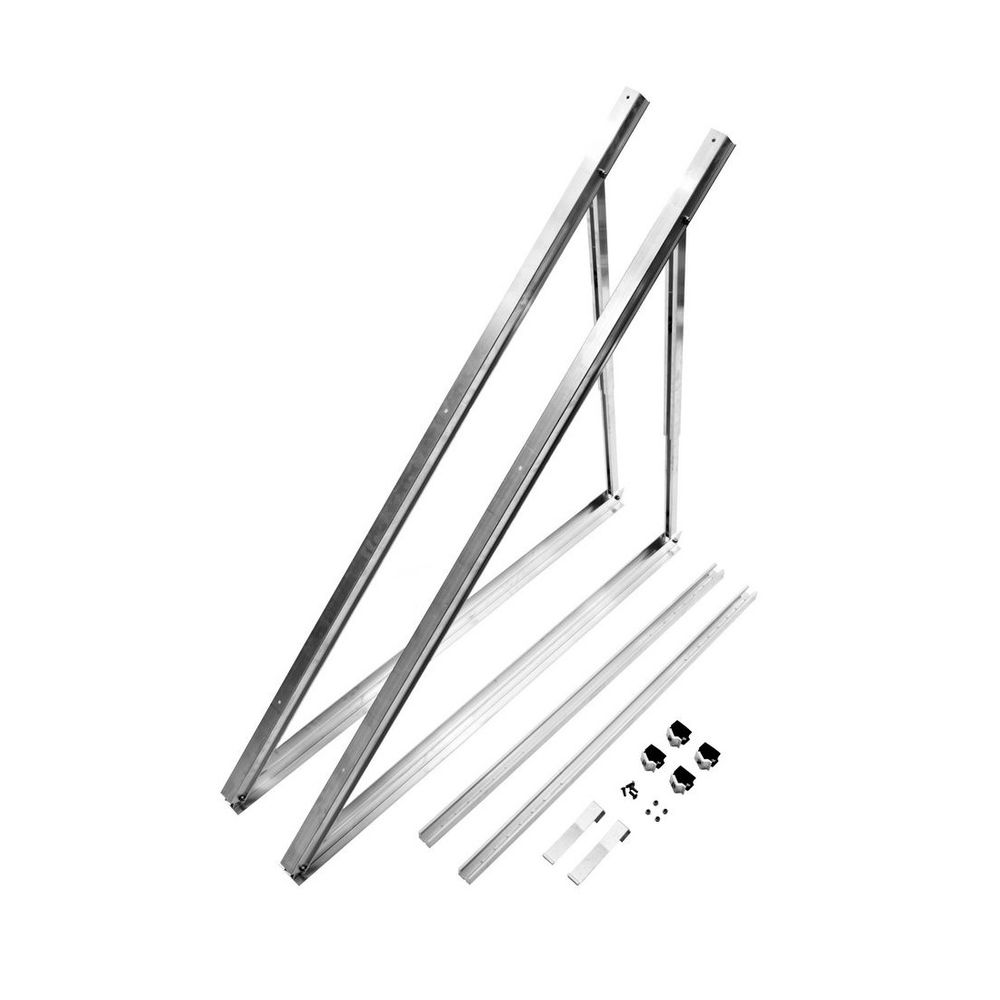

• 1x Flachdach Grund-Set senk SKY-C/T

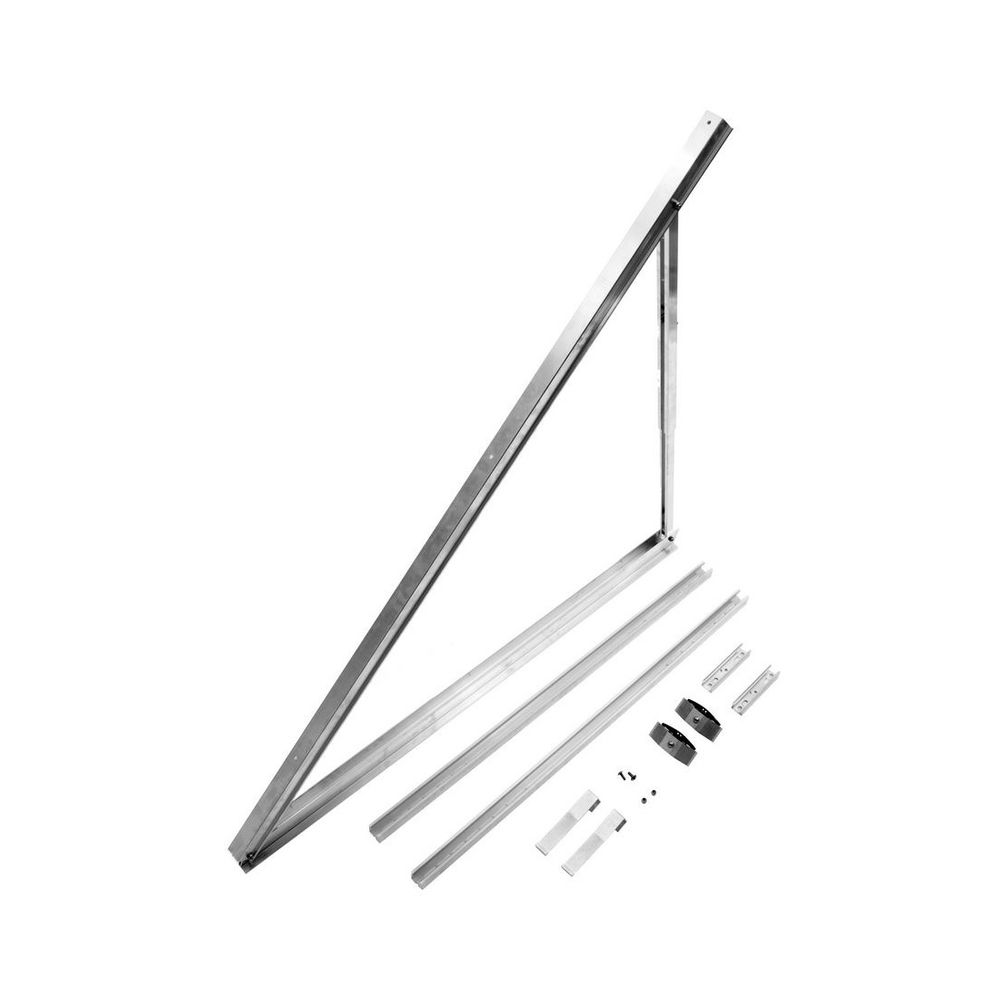

• 7x Flachdach Erwei-Set senk SKY-C/T
• 1x Buderus Anschluss-Set Flachdach SKN4.0
