Buderus Logaplus Paket WLW196 iIR11, Logatherm Wärmepumpe WLW196i-11 IRE, 11kW, R410A, 1 gemischter Heizkreis, PRZ500.6 E

Das Buderus Logaplus Paket WLW196 iIR11 mit der Logatherm Wärmepumpe WLW196i-11 IRE ist eine reversible Luft-Wasser-Wärmepumpe für die Inneninstallation. Dieses System bietet eine Heizleistung von bis zu 13,1 kW und eine hohe Effizienz mit einem COP von 4,05. Es ist ideal für den monoenergetischen Betrieb konzipiert und serienmäßig für das Heizen und Kühlen geeignet. Die Warmwasserbereitung erfolgt optimal über einen Pufferspeicher und eine Frischwasserstation. Eine einfache Installation und die benutzerfreundliche Steuerung über die EMS-plus Bedieneinheit zeichnen dieses Paket aus.

Was zeichnet das Buderus Logaplus Paket aus?

Das Buderus Logaplus Paket WLW196 iIR11 überzeugt durch seine hohe Effizienz mit einer Leistungszahl (COP) von 4,05 bei A2/W35. Es ist serienmäßig für das Heizen und Kühlen ausgelegt und verfügt über eine integrierte Wärmemengenerfassung. Die Wärmepumpeneinheit ist aus leichtem und stoßfestem EPP-Kunststoff gefertigt, was den Transport erleichtert. Die Inneneinheiten präsentieren sich mit einer modernen Front aus bruchfestem schwarzem Titaniumglas. Das System ist für die Einbindung in eine PV-Anlage oder ein Lastmanagement (Smart Grid) vorbereitet und beinhaltet einen integrierten Heizstab mit 9 kW. Eine maximale Vorlauftemperatur von 62 °C ist mit der Wärmepumpe möglich, ergänzt durch eine Estrichtrocknungsfunktion und aktive Kühlung. Die Verbundanlage erreicht eine jahreszeitbedingte Raumheizungs-Energieeffizienz von 145 % und ist in die Energieeffizienzklasse A++ eingestuft. Das System enthält fluorierte Treibhausgase vom Typ R410A mit einem Treibhauspotential (GWP) von 2088 kgCO2eq und einer Füllmenge von 3,3 kg.

Welche Komponenten sind in der Inneneinheit integriert?

Die Inneneinheit des Buderus Logaplus Pakets ist mit der EMS-plus Bedieneinheit Logamatic HMC310 ausgestattet, die ein Klartextdisplay für eine intuitive Bedienung bietet. Die Frontverkleidung besteht aus elegantem schwarzem Titaniumglas. Eine hocheffiziente Heizwasserpumpe vom Typ Grundfos GEO 25/85 PWM ist ebenso integriert wie ein 9 kW elektrischer Zuheizer. Zur weiteren Ausstattung gehören ein Manometer, ein Filterkugelhahn, ein Entlüfter und ein Sicherheitsventil. Ein Ausdehnungsgefäß mit 10 Litern ist ebenfalls in der Inneneinheit verbaut. Die Wärmepumpe ist SG Ready, was die Vorbereitung für die Einbindung in ein intelligentes Stromnetz oder eine PV-Anlage signalisiert. Der elektrische Anschluss erfolgt über 3L/N/PE/400V/50Hz, der wasserseitige Heizungsanschluss über G 1" AG. Die Abmessungen der Inneneinheit betragen 485 mm Breite, 700 mm Höhe und 386 mm Tiefe bei einem Nettogewicht von 32 kg.

Wie ist die Wärmepumpeneinheit konzipiert?

Die Wärmepumpeneinheit ist speziell für die Nutzung von Außenluft konzipiert, wobei die Luftführung über schallgedämmte Kanäle erfolgt. Sie verfügt über einen Inverter-geregelten Verdichter- und Gebläsebetrieb, der eine präzise Leistungsanpassung ermöglicht. Eine patentierte Smart-Soft-Defrostfunktion sorgt für maximale Laufzeiten und Betriebssicherheit. Die kompakte Bauweise mit EPP-Material ermöglicht einen einfachen Transport und eine hohe Stoßfestigkeit. Als Kompressor kommt ein Twin Rotary zum Einsatz. Der Schalldruckpegel bei 40 % Leistung (A7/W35) beträgt in einem Abstand von circa 1 Meter gemäß EN 12102 innen 37 dB(A) und außen 24 dB(A). Die Abmessungen der Wärmepumpeneinheit sind 1115 mm Breite, 1805 mm Höhe und 538 mm Tiefe bei einem Nettogewicht von 190 kg.

Welche Steuerungsmöglichkeiten bietet das System?

Die Bedienung der Heizungsanlage erfolgt komfortabel über die integrierte EMS-plus Bedieneinheit Logamatic HMC310 mit Klartextdisplay. Die WLAN-Kommunikation wird über ein im Lieferumfang enthaltenes Funkmodul ermöglicht. Über die App MyBuderus kann das Buderus System mit einem Smartphone (Android, iOS) überwacht und bedient werden. Dies umfasst die Anpassung von Raumtemperatur, Warmwasser und Zeitprogrammen sowie die Anzeige von Energieverbräuchen und deren Historie. Das Fachkundenportal Buderus ConnectPRO bietet über PC oder Tablet eine umfassende Fernüberwachung mit Statusübersicht, Zugriff auf Dokumentation und Ersatzteile, Anzeige von Warnungen und Systemkomponenten sowie eine DIAGNOSTIC plus Funktion zur professionellen Analyse und Parameter-Konfiguration. Ein ungemischter Heizkreis ist regelbar, für gemischte Heizkreise ist entsprechendes Zubehör erforderlich.

Technische Daten

• Max. Heizleistung (A2/W35): 13,1 kW
• Leistungszahl (COP A2/W35): 4,05
• Max. Vorlauftemperatur: 62 °C
• Kältemitteltyp: R410A
• Füllmenge Kältemittel: 3,3 kg
• Energieeffizienzklasse Verbundanlage: A++
• Schalldruckpegel innen (40%, A7/W35, 1m): 37 dB(A)
• Schalldruckpegel außen (40%, A7/W35, 1m): 24 dB(A)
• Elektrischer Anschluss: 3L/N/PE/400V/50Hz
• Nettogewicht Inneneinheit: 32 kg

Das Buderus Logaplus Paket WLW196 iIR11 stellt eine effiziente und vielseitige Lösung für die Inneninstallation dar. Mit einer maximalen Heizleistung von 13,1 kW und einer hohen Leistungszahl von 4,05 ermöglicht die reversible Luft-Wasser-Wärmepumpe eine zuverlässige Temperaturregelung und komfortable Warmwasserbereitung. Die intuitive Steuerung über die EMS-plus Bedieneinheit und die moderne WLAN-Kommunikation ermöglichen eine bequeme Überwachung und Anpassung des Systems.

Lieferumfang

• 1x Buderus Logatherm WLW196i-11 IRE Wärmepumpe
• 1x Logalux Pufferspeicher PRZ500.6 ES-B
• 1x Buderus Logalux FS20/2 Frischwasserstation
• 1x Speichermontage-Set SZ8
• 1x Podest für innen aufgestellte Wärmepumpe WLW196i 11/14 IR
• 1x HSM25/6 BU Heizkr.-Set gemischt Kvs 8 6m Pumpe
• 1x Buderus Modul MM100 Heizkreismodul für Logamatic EMS plus
• 1x Buderus Wandmontage-Set WMS 1 für 1 Heizkreis
• 1x Anschluss-Set AS HKV25,HS/HSM25
• 1x Buderus Logamatic SC300 Bedieneinheit für SM200, SM100, FS/2, FS/3
• 1x LAN und Funkmodul MX400 Buderus
• 1x Logafix Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, silber
• 1x Logafix Ausdehnungsgefäß BU-H 80 l für Heizung, max. 6 bar, silber
• 1x Logafix V2 Kappenventil MS 3/4" x 3/4" PN 10 vernickelt
• 1x Logafix V2 Kappenventil MS 1" X 1" PN 10 vernickelt
• 2x Logafix Kugelhahn 1 PN 40 Messing vernickelt
• 1x Anlegethermostat AT90E, m. Anschl.-Kabel 20-90°C, incl. Metallband, Ausf. Buderus
• 1x Kesselsicherheitsgruppe 1", Manometer Sicherheitsventil 1/2", mit Isolierung
• 1x WATTS Univ-Rückschlagventil VRE 25, 1" Ms, 25 bar, bis 100 Grad C, Dichtung NBR
• 1x Doppelnippel CuSi, Nr.3280, A/A 1 bleifrei
• 1x aeroline Doppelnippel 1"x1"
• 2x Lindner O2Stopp Schlauch 1"AGx1"ÜBM 1000 mm gebogen sauerstoffdicht DIN 4726

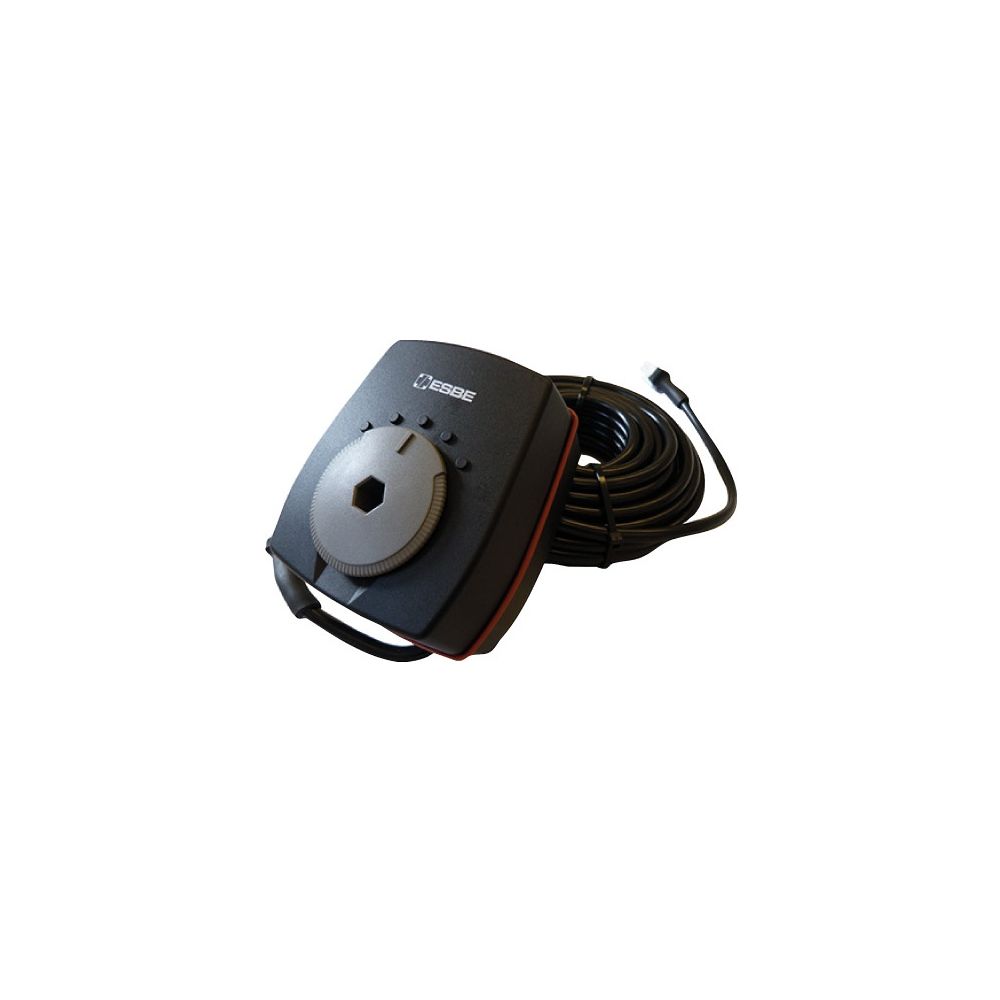

• 3x Motormischventil 2p 30s ARA542 Satz
• 3x ESBE 3-Wege-Ventil, G1½" DN32 Kvs 16
