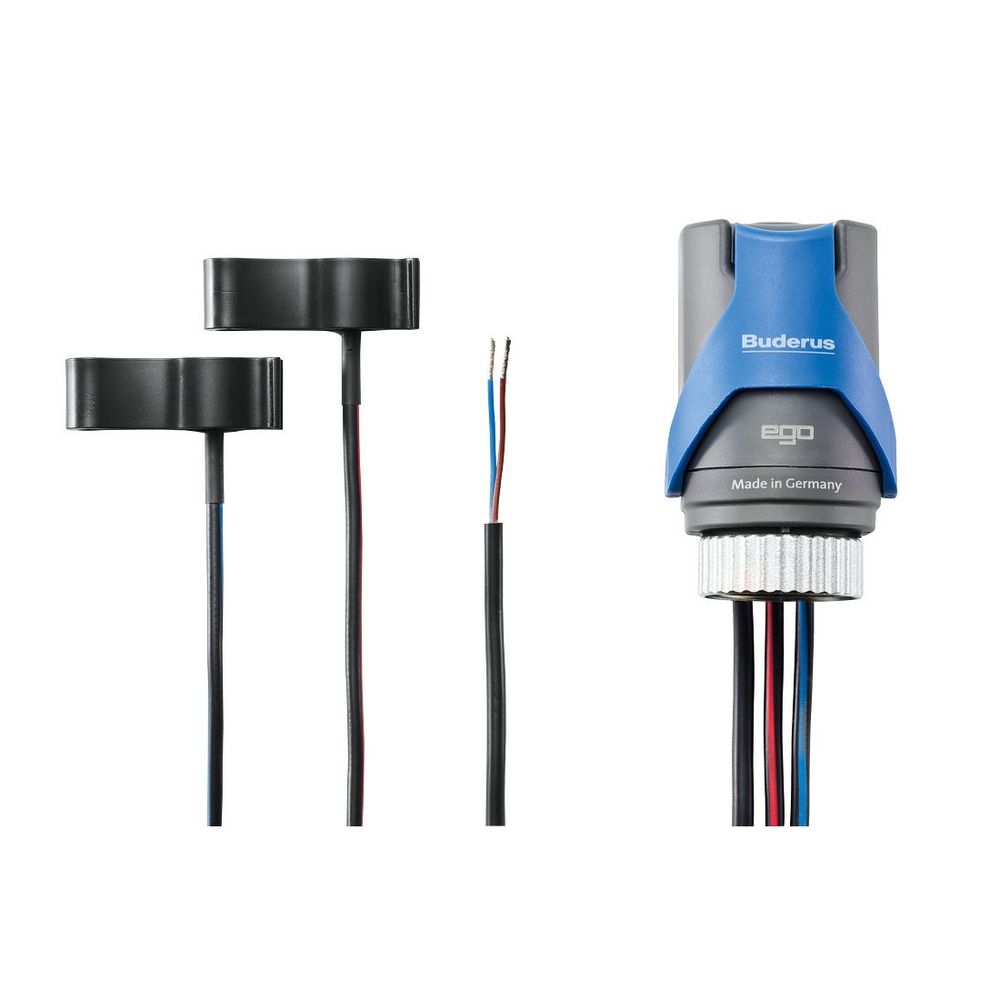

Buderus Stellantrieb Logafloor XSA300 EGO 230V für automatische Hydraulikabgleichung, (NC) stromlos geschlossen

Stellantrieb Logafloor XSA300 EGO 230V
f. autom. Hydr.Abgl.,(Nc) stroml.geschl.
Intelligenter, autonomer, elektrothermischer Regelantrieb 230 V für den adaptiven/automatischen und bedarfsgerechten
hydraulischen Abgleich der Heiz- bzw.
Kühlkreise eines Anschlussverteilers in
Flächenheizungs- und -kühlsystemen.

Aufnahmegewinde M30x1,5

Für Heiz- und Kühlsysteme

Stromlos geschlossen

Mit Klapphebel z. entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen
des Thermostatventils.

Mit integrierter Vorlauftemperaturbegrenzung 60 C.

Zur Montage an Heizkreisverteilern mit
Aufnahmegewinde M30x1,5.

Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall
oder Kombinationen daraus m. Außendurchmessern von 12 bis 20 mm.

Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich,
Raumthermostate mit pulsierendem Signal
sollen Schaltzyklen von mindestens 240 s
aufweisen.

ARBEITSWEISE:

Erfasst die Vor- und Rücklauftemperatur
eines Heiz- bzw. Kühlkreises.

Die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel und
abhängig vom Nutzerverhalten und der
Systemumgebung.

Ist in der Lage, jede beliebige Ventilposition zwischen "Auf" und "Zu" einzunehmen und zu halten.

Beim Wiedereinschalten fährt der EGO auf
seine letzte Position u. regelt von dort
aus dynamisch weiter.

LED kann durch wechselnde Farben und /
oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen
ausgeben.

Nach bestimmter Anzahl von Schaltzyklen
wird das Thermostatventil kurzzeitig
vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln
zu reinigen.

TECHNISCHE DATEN
Betriebsart:
Heizen oder Kühlen, automatische Umschaltung, EGO-KI erkennt Heiz- oder
Kühlbetrieb
Ausführung: Stromlos geschlossen
Betriebsspannung: 230 VAC, 50 Hz
Einschaltstrom: 130 mA für max. 200 ms
Betriebsstrom: 76 mA
Dauerbetriebsleistung: 1,7 W
Überspannungsfestigkeit: 2,9 kV
Schließ- und Öffnungszeit: ca. 3 min
Stellweg: >=3,5 mm
Stellkraft: 110 N +- 5%
Schließmaß: 10,8 mm
Schutzart/Schutzklasse: IP54 / II
Einbaulage: beliebig in jeder Position
Gehäuse/Gehäusefarbe:
Polyamid / grau-blau
Anschlussleitung:
flexibel, schwarz, 1 m, mit Aderendhülsen 2 x 0,34 qmm
Sensorleitung Vorlauf:

• flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet Sensorleitung Rücklauf:
• flexibel, schwarz mit blauem Streifen,
  0,4 m, 2 x 0,22 qmm fest verdrahtet
  Temperatursensoren: NTC 10k (bei 25 C)
  Clip für Rohraußendurchmesser 12 bis 20
  mm

VORGESCHRIEBENE UMGEBUNGSBEDINGUNGEN
Medientemperatur: 10 bis 95 C
Max. Vorlauftemperatur: 60 C
(in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
Umgebungstemperatur: 0 bis 50 C
Lagertemperatur: 0 bis 60 C
Luftfeuchte: 10 bis 100 %
(nicht kondensierend)

BAUSEITIGE SCHNITTSTELLE
Energieversorgung:
Leistungsgerechte Bereitstellung der
Spannungsversorgung mit angepasster
Stromkreisabsicherung

Abmessung (B x H x T): 47 x 80 x 53 mm
Gewicht: 0,19 kg

Buderus-Artikel-Nr.: 7738344171
