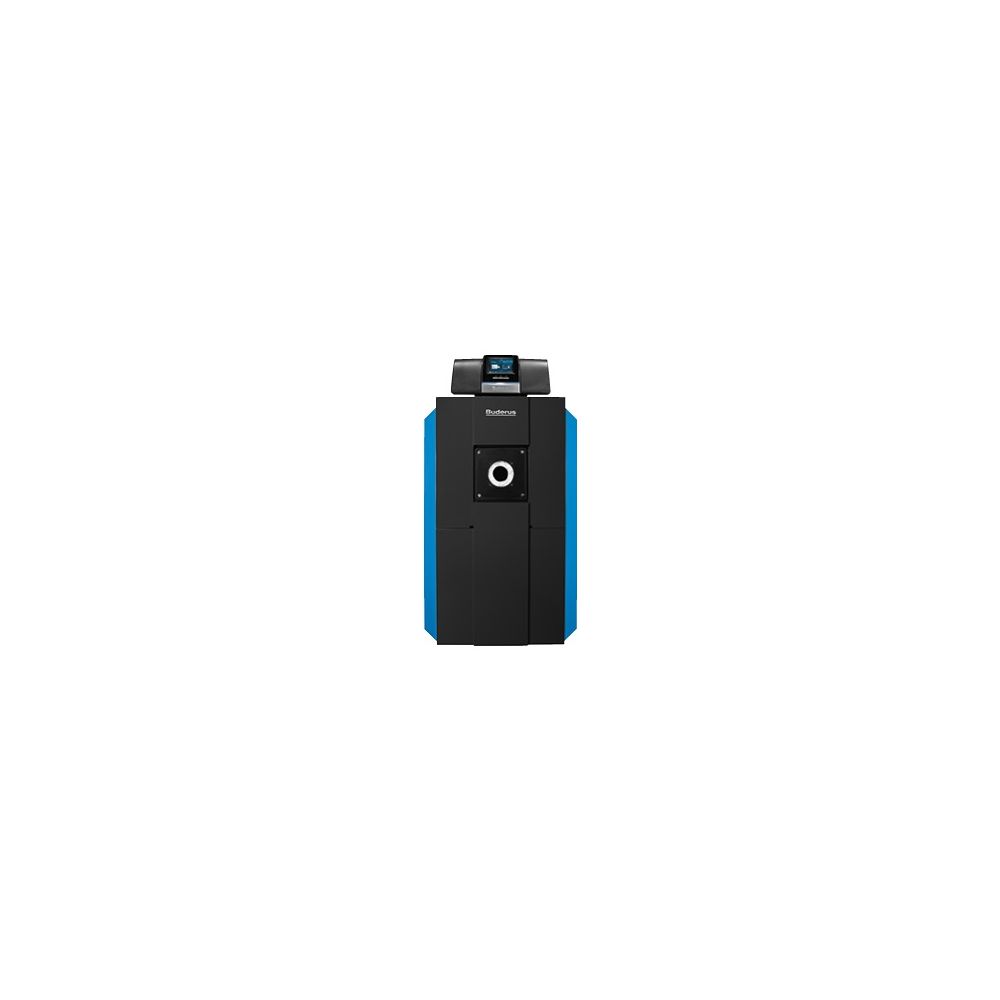

Buderus Logano plus Gas-/Öl-Brennwertkessel SB625-640 640kW, Erdgas L, Brennwertkessel, Weishaupt WM-G10LN

Buderus Logano plus SB625-640
640kW,EG-L,BW-Kessel,Weish.WM-G10LN
Buderus Gas-/Öl-Brennwertkessel Logano
plus SB625. Der Logano plus SB625 kann
mit Erdgas E und LL, Erdgas E(H) und LL
nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 100 Vol.-% H2 (der
Wasserstoffanteil, mit dem die KesselBrenner-Kombination betrieben werden
kann, richtet sich nach dem freigegebenen Wasserstoffanteil für den Anbaubrenner), Flüssiggas sowie mit Heizöl EL
schwefelarm nach DIN 51603 betrieben
werden.
Für Überdruckfeuerung, mit oben liegendem Feuerraum sowie unten angeordneter
Kondens-plus-Heizfläche in 3-Zug-Bauweise, Heizgas- und Wasserführung im Gegenstrom-Wärmetauscherprinzip. Alle Heizflächen sowie kondenswasser- und heizgasberührten Bauteile aus hochwertigem
Edelstahl, HT- und NT-Rücklaufstutzen
zur hydraulischen Anlagenoptimierung,
schalloptimierte Heizgasführung, belastbare Kesseldecke, Brennertür wahlweise
links oder rechts anschlagbar mit Druckmessöffnung, Anschlussstutzen für Wassermangelsicherung SYR 932, große Revisions- und Inspektionsöffnung, 80 mm
Wärmeschutz gewebekaschiert sowie blau
lackierter (RAL 5015) Kesselmantel.

Es gelten die Bedingungen der VDI 2035.
Die Angaben für die geforderte Wasserbeschaffenheit im beigefügten Betriebsbuch
des Kessels bzw. Arbeitsblatt K8 (im Buderus-Katalog) sind zu beachten. Informationen über geeignete Maßnahmen sowie
Dienstleistungen zur Füll- und Ergänzungswasserbehandlung erhalten Sie bei
Buderus.
Die Gewährleistung ist gebunden an die
Beachtung der Wasserbeschaffenheit.

Vollautomatischer schadstoffoptimierter,
mikroprozessorgesteuerter 2-stufiger/modulierender Gas-Gebläsebrenner nach DIN
EN 676 für Erdgas E/LL. Digitaler Feuerungsmanager für sparsamen, sicheren Betrieb. Denkbar einfache Bedienung. Neue
strömungsgünstige Gehäuseform für hohe
Leistung und kompakte Ausmaße sowie neu
entwickelte Gebläseeinheit für deutlich
reduzierten Geräuschpegel. Serienmäßig
mit Dichtheitskontrolle.
NOx < 80mg/kWh.

Buderus gewährt bis zu 10 Jahre Garantie
auf den Kesselblock. Voraussetzung für
die Garantieleistung ist, dass das System durch eine konzessionierte Fachfirma
verbaut wurde und alle folgenden Punkte
erfüllt sind:

• Die Inbetriebnahme von Kessel, Brenner und Logamatic 4000/5000 wurde durch Bosch Industriekessel GmbH durchge- führt
• Der Kessel wird während der Garantiezeit (max. 10 Jahre) mindestens einmal jährlich durch Bosch Industriekessel GmbH gewartet. Findet vor Ablauf der 10 Jahresfrist keine jährliche Wartung mehr statt, endet die Garantie auf den Kesselblock mit diesem Jahr
• Das Füll- und Ergänzungswasser wurde aufbereitet (<0,11 Grad dH n. VDI2035) unabhängig von der vorliegenden Was- serqualität und den Anforderungen ge- mäß Buderus Arbeitsblatt K8 (s. Kapi- tel Anhang im aktuellen Buderus Kata- log). Das Kessel- und Kreislaufwasser ist mindestens härtefrei (<0,11 Grad dH nach VDI2035)
• Der Logano plus SB625 wird mit den Brennerfabrikaten Buderus Logatop VM, Weishaupt oder Riello betrieben
• Die Brenneransteuerung erfolgt über
  Logamatic 4000/5000 (nicht möglich mit
  Regelgerät Logamatic 4212). Eine Sollwertvorgabe (Vorlauftemperatur oder
  Leistung) durch eine externe Regelung
  ist möglich. Das System ist gemäß den
  produktbegleitenden Unterlagen (z.B.
  Montage- und Inbetriebnahmeanweisung)
  sowie den Planungsvorgaben (z.B. Buderus Planungsunterlage oder Buderus
  Arbeitsblatt K12 - siehe Kapitel Anhang im aktuellen Buderus Katalog) und
  den allgemeinen Regeln der Technik installiert, eingestellt und wird danach
  betrieben.
  Einen Wartungsvertrag für die jährliche
  Wartung des SB625 erhalten Sie bei Bosch
  Industriekessel GmbH.
  Tel.: 0180/5667468
  Fax: +49 983156 92 826
  Mail: service-de@bosch-industrial.com

Nennleistung
bei 50/30 C: 640,0 kW
bei 80/60 C: 585,4 kW
Norm-Nutzungsgrad (Hs): bis 98 %
Gewicht: 1079 kg
Abgasanschluss: DN 303
Abgastemperatur
bei 50/30 C: 45 C
bei 80/60 C: 74 C
Heizwasserseit. Durchflusswiderstand
bei delta T von 20 K: 13 mbar
bei delta T von 10 K: 50 mbar
Abmessungen
Länge: 1980 mm
Breite: 1100 mm
Höhe mit Regelgerät: 2000 mm
Vorlauf-Kessel: DN 100
Rücklauf-Kessel 1: DN 100
Rücklauf-Kessel 2: DN 80
Sicherheits-Vorlauf: DN 50
Bauartzulassung: 06-223-708
Zul. Betriebsüberdruck: 5,5 bar
Buderus-Artikel-Nr.: 7739603724
