Buderus Logaplus MZ, HF-Set, Gas-Brennwertgerät KB192/195, HF-Set HYC25-2, HS25-6, BU-H50 MSL, Silber

Das Buderus Logaplus MZ HF-Set ist eine umfassende Systemlösung für die effiziente Wärmeversorgung in modernen Heizsystemen. Es ermöglicht den Anschluss einer Wärmepumpen-Außeneinheit an konventionelle Wärmeerzeuger wie die Gas-Brennwertgeräte KB192, KB195 oder GB212. Das Set beinhaltet eine Hybridgruppe, ein Elektronik-Modul HM200, ein Heizkreis-Schnellmontage-Set, eine Abscheidergruppe, ein Membran-Druckausdehnungsgefäß sowie weiteres Zubehör. Das Elektronik-Modul HM200 optimiert den Betrieb und ermöglicht individuelle Regelungsstrategien für Komfort und Kosteneffizienz.

Welche Komponenten sind in der Hybridgruppe enthalten?

Die Hybridgruppe HF-Set HYC25-2 bildet die zentrale hydraulische Schnittstelle. Sie ermöglicht die Integration einer Wärmepumpen-Außeneinheit in bestehende Heizsysteme. Die Gruppe besteht aus einer Umwälzpumpe mit Isolierung, einem isolierten Bypassrohr BHS, zwei Temperaturfühlern, einem Entlüfter und Kugelhähnen. Diese Komponenten sind für den Anschluss an Buderus Gas-Brennwertgeräte der Serien KB192i, KB195i und GB212 konzipiert.

Wie optimiert das Elektronik-Modul HM200 den Betrieb?

Das Elektronik-Modul HM200 ist für die Regelung und den Anschluss der elektronischen und elektrischen Systemkomponenten zuständig. Es bindet die Wärmepumpen-Außeneinheit in ein EMS plus-Regelsystem ein und ermittelt die Leistungsanforderung an die Wärmepumpe. Das Modul legt fest, wann welches Gerät zum Einsatz kommt, basierend auf Benutzeranforderungen, Einsatzgrenzen der Wärmepumpe, Außentemperatur und der Beschaltung der Smart Grid-Schnittstelle. Es bietet zudem eine definierte Smart Grid Ready (SG Ready) Schnittstelle und ermöglicht Regelungsstrategien wie "Wärmepumpe optimiert" oder "Kostenoptimiert".

Welche Funktionen bietet das Heizkreis-Schnellmontage-Set HS25/6?

Das Buderus Heizkreis-Schnellmontage-Set HS25/6 ist für einen ungemischten Heizkreis DN25 ausgelegt. Es ist mit einer stromsparenden Pumpe ausgestattet, die stufenlos elektronisch geregelt wird und eine Förderhöhe von 6 m erreicht. Das Set beinhaltet ein Anschlusskabel für die steckerfertige Verbindung zum Buderus Regelgerät, ein Rückschlagventil sowie Kugelhahn-/Thermometer-Kombinationen im Vor- und Rücklauf. Hochwertige EPP Wärmedämmschalen in Schwarz sind ebenfalls enthalten. Das Set ist für Frostschutzmittelanteile von weniger als 50 % geeignet.

Wie schützt die Abscheidergruppe MSL25 das Heizsystem?

Die Abscheidergruppe MSL25 mit EPP-Gehäuse bietet effektiven Schutz für Hocheffizienzpumpen und andere sensible Anlagenkomponenten. Sie besteht aus einem 1" Magnetit-/Schlammabscheider und einem 1" Luftabscheider. Alle notwendigen Komponenten sind vorinstalliert, was eine kompakte Bauweise für beengte Platzverhältnisse ermöglicht. Die Gruppe entfernt effizient sowohl magnetische als auch nichtmagnetische Schmutzpartikel aus dem Heizungswasser.

Welche Rolle spielt das Membran-Druckausdehnungsgefäß?

Das Membran-Druckausdehnungsgefäß Logafix MAG 50/1,5 ist für geschlossene Heizungs-, Solar- und Kühlanlagen konzipiert. Es ist nach DIN 4807 ausgeführt und verfügt über eine Zulassung gemäß EU-Druckgeräterichtlinie 97/23/EG. Das Gefäß ist für Wandbefestigung oder mit Fußkonstruktion erhältlich und besitzt einen Systemanschluss mit Außengewinde. Die Außenseite ist kunststoffbeschichtet, und die Membrane ist nicht tauschbar. Es hat ein Volumen von 50 Litern, eine maximale Betriebstemperatur von 120 °C und eine maximale Membran-Betriebstemperatur von 70 °C.

Welche weiteren Komponenten sind im Set enthalten?

Das Set beinhaltet isolierte Vor- und Rücklauf-T-Stücke für die Gas-Brennwertgeräte GB212, KB192i und KB195i. Eine Verbindungsleitung EMS Modul mit 500 mm Länge sowie ein Anschluss-Set für das Ausdehnungsgefäß, bestehend aus Edelstahlschlauch, KFE-Ventil und Kappenventil für Ausdehnungsgefäße von 3/4" bis 1", ergänzen das System.

Technische Daten

• Förderhöhe Pumpe (HS25/6): 6 m
• Volumen Ausdehnungsgefäß: 50 l
• Max. Betriebstemperatur Ausdehnungsgefäß: 120 °C
• Max. Betriebstemperatur Membrane: 70 °C
• Nennweite Heizkreis-Set: DN25
• Anschluss Abscheidergruppe: 1"
• Anschluss Ausdehnungsgefäß: 3/4" bis 1"
• Länge Verbindungsleitung EMS Modul: 500 mm

Das Buderus Logaplus MZ HF-Set bietet eine durchdachte Systemlösung zur Modernisierung und Effizienzsteigerung von Heizungsanlagen. Durch die Kombination aus Hybridgruppe, dem intelligenten Elektronik-Modul HM200 mit Smart Grid Ready Funktionalität, dem Heizkreis-Schnellmontage-Set mit 6 m Förderhöhe, der schützenden Abscheidergruppe und dem 50 Liter Membran-Druckausdehnungsgefäß wird eine zuverlässige und kosteneffiziente Wärmeversorgung ermöglicht. Dieses Paket ist eine zukunftsorientierte Wahl für die Integration von Wärmepumpen in bestehende Heizsysteme.

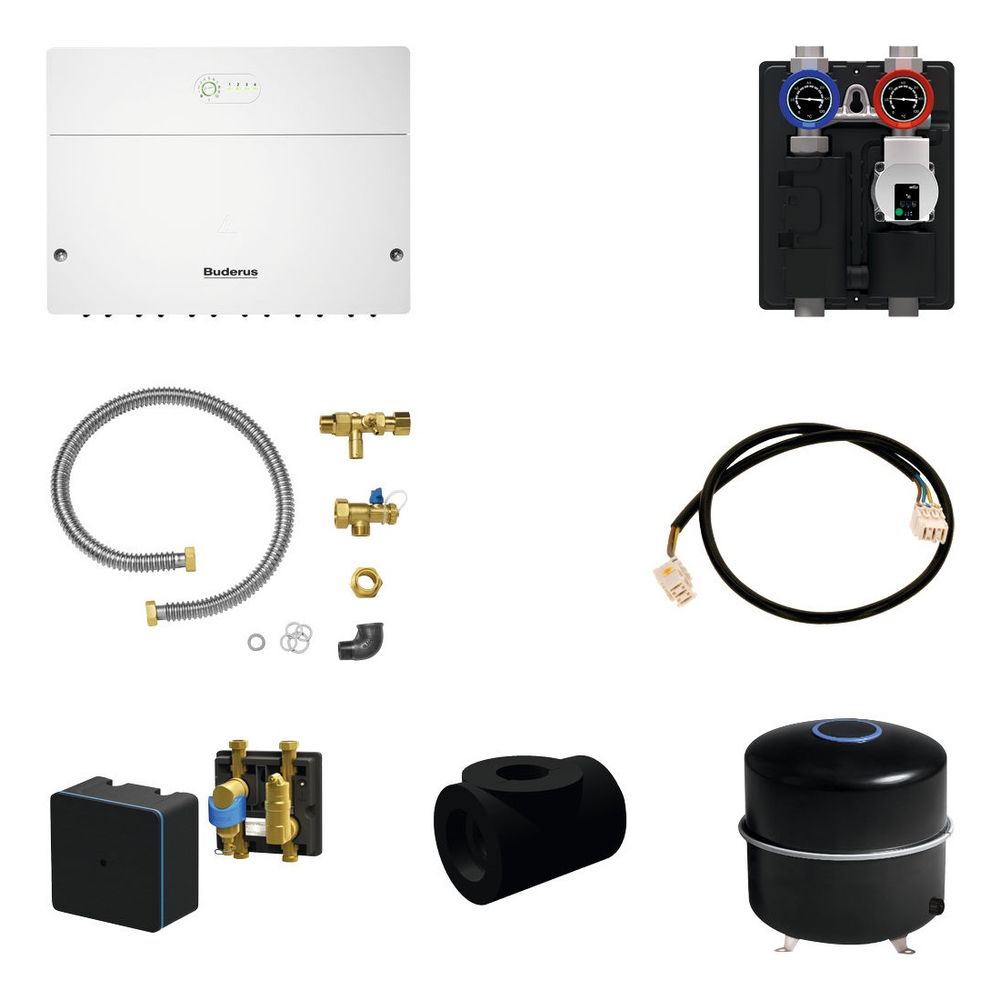

Lieferumfang

• 1x Buderus Isolierung T-Stücke 15-50 kW
• 1x Buderus Elektronik-Modul HM200.2
• 1x Buderus Abscheidergruppe MSL25
• 1x Logafix Membran-Druckausdehnungsgefäß MAG 50/1,5
• 1x Anschlussset Ausdehnungsgefäß AAS
• 1x Buderus Heizkreis-Set HS25/6 BU
• 1x Buderus Verbindungsleitung EMS Modul 500 mm
• 1x Buderus Hybridgruppe HF-Set HYC25-2
