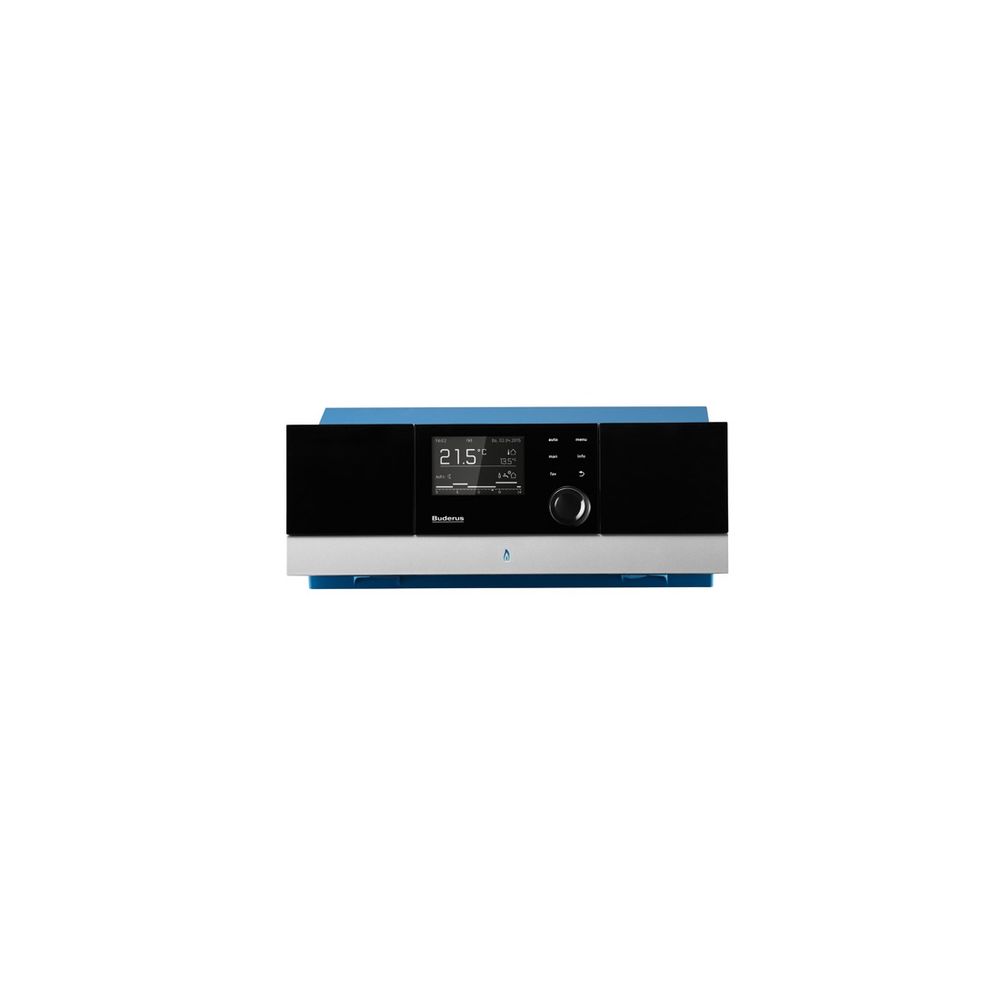

Buderus Regelgerät MC110 RC310 BRM10, Set V10, Umrüstset mit 7-poligem Brennerstecker

Das Buderus Regelgerät MC110 RC310 BRM10 Set V10 ist ein digitales Umrüstset für die Nachrüstung von bodenstehenden 1-stufigen Gas- und Ölkesseln mit dem Regelsystem Logamatic EMS plus. Es bietet eine modulare Erweiterbarkeit, integrierte Kommunikationsschnittstellen und effiziente Regelungsfunktionen für Heizung und Warmwasserbereitung. Der einfache Zugriff auf zentrale Einstellungen und die Ansteuerung externer Wärmeanforderungen ermöglicht eine effektive Nutzung in Ihrem Heizsystem.

Welche Komponenten umfasst das Buderus Regelgerät Set?

Das Umrüstset beinhaltet das Regelgerät Logamatic MC110 in blauer Gehäusefarbe, eine schwarze Frontblende BC110 mit Steckplatz für die System-Bedieneinheit, die System-Bedieneinheit Logamatic RC310 in Schwarz sowie das Modul BRM10 inklusive Anschlusskabel für Netz 230 V und EMS-BUS. Des Weiteren sind ein Brennerkabel für die 1. Brennerstufe mit 2350 mm Länge und 7-poligem Brennerstecker, ein Tauchhülsen-Kesselfühlerset für 3/4" Tauchhülse mit 6 mm Doppelsensor, ein Adapterblech für die Kesselmontage und ein Außenfühler enthalten. Dieses Set dient dem Umbau oder der Nachrüstung des Regelsystems Logamatic EMS plus bei bodenstehenden 1-stufigen Gas-/Ölkesseln.

Welche Funktionen bietet das Regelsystem Logamatic EMS plus?

Das digitale Regelgerät zur Kesselmontage ist modular erweiterbar mit weiteren Komponenten des Regelsystems Logamatic EMS plus und bietet umfassende Konnektivität. Es steuert die Heizungspumpe im Heizkreis 1 und regelt die Warmwasserbereitung, einschließlich der Ansteuerung der Speicherladepumpe und einer Zirkulationspumpe. Eine Kommunikationsschnittstelle zum Feuerungsautomaten SAFe ist integriert. Zudem besteht die Möglichkeit zum Anschluss externer Wärmeanforderungen über Kontakt oder 0-10 V, welche temperatur- oder leistungsgeführt sein können. Das System verfügt über eine BUS-Schnittstelle EMS plus und eine Service-Schnittstelle für den direkten Zugriff über Logamatic Service Key oder Smart Service Key.

Wie erfolgt die Bedienung und welche Erweiterungsmöglichkeiten bestehen?

Die Bedienung der Gesamtanlage erfolgt über die im Lieferumfang enthaltene System-Bedieneinheit RC310. Bei einer Installation der RC310 im Wohnraum, in Kombination mit einem Kaskadenmodul MC400 oder im Betrieb ohne RC310, ist die Bedienung der Grundeinstellungen des Wärmeerzeugers über den Basiscontroller BC30 E (Zubehör) möglich. Das Regelgerät verfügt über zwei Steckplätze für die Funktionsmodule xm50/xM100, was eine flexible Anpassung an individuelle Systemanforderungen ermöglicht. Weitere Funktionen umfassen die Ansteuerung eines Antiheberventils, einen Ausgang für Sammelstörmeldungen und einen Eingang für die externe Verriegelung des Brenners.

Technische Daten

• Klasse des Temperaturreglers: VII
• Beitrag zur Raumheizungsenergieeffizienz: 3,5 %
• Regelgerät: Logamatic MC110 (blau)
• Bedieneinheit: Logamatic RC310 (schwarz)
• Modul: BRM10
• Brennerkabel Länge: 2350 mm
• Brennerstecker: 7-polig
• Kesselfühler: 6 mm Doppelsensor

Das Buderus Regelgerät MC110 RC310 BRM10 Set V10 bietet eine umfassende und flexible Lösung zur Modernisierung von bodenstehenden Gas- und Ölkesseln. Mit seiner modularen Erweiterbarkeit, integrierten Kommunikationsschnittstellen und vielfältigen Steuerungsfunktionen unterstützt es eine effiziente Heizungs- und Warmwasserregelung. Die Temperaturreglerklasse VII und der Beitrag zur Raumheizungsenergieeffizienz von 3,5 % unterstreichen die energieoptimierte Arbeitsweise dieses Systems.

Lieferumfang

• 1x Regelgerät Logamatic MC110 (blau)
• 1x Frontblende BC110 (schwarz)
• 1x System-Bedieneinheit Logamatic RC310 (schwarz)
• 1x Modul BRM10 inkl. Anschlusskabel Netz 230 V und EMS-BUS
• 1x Brennerkabel 1. Brennerstufe (2350 mm, 7-poliger Brennerstecker)
• 1x Tauchhülsen-Kesselfühlerset (für 3/4" Tauchhülse, 6 mm Doppelsensor)
• 1x Adapterblech für Kesselmontage
• 1x Außenfühler
