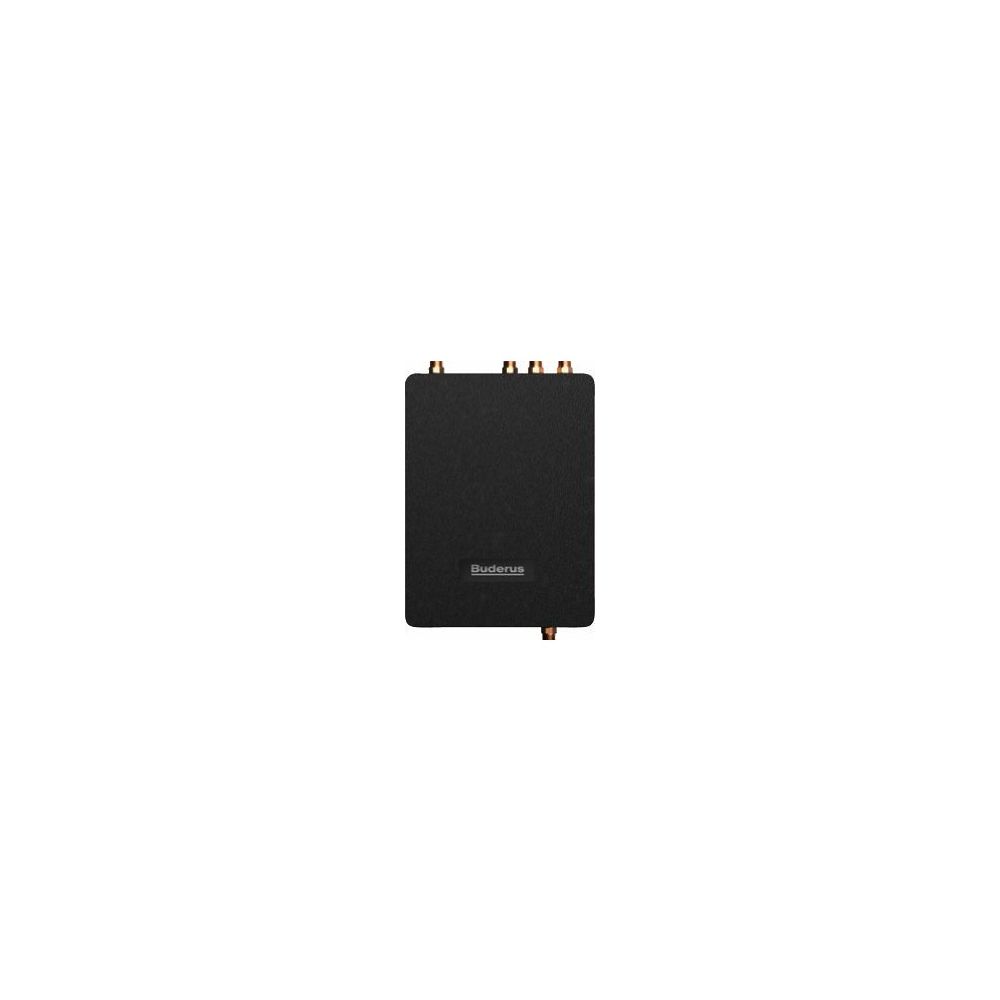

Buderus Logalux Frischwasserstation FS/2 mit Plattenwärmetauscher und integrierter Regelung, 22l/min Zapfleistung

Die Buderus Logalux Frischwasserstation FS/2 mit Plattenwärmetauscher und integrierter Regelung ermöglicht eine hygienische Warmwasserbereitung im Durchfluss mit einer Zapfleistung von bis zu 22 Litern pro Minute. Ausgestattet mit einem kupfergelöteten Edelstahl-Plattenwärmetauscher, einer Hocheffizienzpumpe und dem Regelmodul MS100, ist sie ideal für die Wandmontage und die Montage an Pufferspeichern. Die integrierte Regelung steuert Lade- und Zirkulationspumpe effizient, unterstützt durch Temperatur- und Volumenstromsensoren.

Wie funktioniert die Buderus Logalux FS/2 Frischwasserstation?

Die Frischwasserstation erwärmt Wasser im Durchflussprinzip über einen kupfergelöteten Edelstahl-Plattenwärmetauscher. Die Warmwassertemperatur wird durch die Drehzahl der Ladepumpe geregelt, die von einem eigenen Regler gesteuert wird. Die Durchflussmessung erfolgt über einen vormontierten Volumenstromsensor. Die integrierte Regelung steuert sowohl die Lade- als auch die Zirkulationspumpe effizient, um eine konstante Warmwassertemperatur sicherzustellen.

Welche Regelungsmöglichkeiten bietet die Frischwasserstation?

Die Station ist mit dem Regelmodul MS100 ausgestattet, das Lade- und Zirkulationspumpe steuert. Die Warmwassertemperatur kann ohne Bedieneinheit auf 50 oder 60 Grad Celsius eingestellt werden. Alternativ ist die Bedienung über die Bedieneinheiten Logamatic SC300 (autarke Regelung) oder Logamatic RC310 (Regelsystem EMS plus) möglich. Diese bieten zusätzliche Funktionen wie die Einstellung eines Zeitprogrammes für die Zirkulation, Warmhaltung, thermische Desinfektion und Störmeldungen.

Für welche Anwendungen ist die Buderus Logalux FS/2 geeignet?

Die Frischwasserstation ist für die hygienische Warmwasserbereitung in verschiedenen Anwendungen konzipiert. Sie eignet sich besonders für die Montage an Pufferspeichern (P(M), PR, PNR, PRZ und PNRZ) und ist dank kompakter Bauweise und der Möglichkeit zur Wandmontage (inklusive Stockschrauben) flexibel installierbar. Ein hochwirksamer Korrosions- und Wärmeschutz sowie geringer Bereitschaftswärme-Aufwand sind weitere Vorteile.

Welche Anschlüsse und Abmessungen hat die Frischwasserstation?

Die Buderus Logalux FS/2 verfügt über Anschlüsse in DN 20 (G 3/4). Die Abmessungen betragen eine Höhe von 483 mm (532 mm mit Anschlüssen), eine Breite von 360 mm und eine Tiefe von 275 mm. Der Wärmeschutz besteht aus EPP.

Welche Betriebsbedingungen und Leistungsdaten sind zu beachten?

Die Station ist für Heizwasser mit einer maximalen Betriebstemperatur von 95 °C und einem Betriebsüberdruck von bis zu 3 bar ausgelegt. Für Brauchwasser gelten maximal 80 °C und ein Betriebsüberdruck von bis zu 10 bar. Die Zapfleistung beträgt 15 l/min bei einer Warmwassertemperatur von 60 °C und einer primärseitigen Vorlauftemperatur von 70 °C (sekundärseitig 10/60 °C). Eine Zapfleistung von 22 l/min wird bei einer Warmwassertemperatur von 45 °C und einer primärseitigen Vorlauftemperatur von 60 °C (sekundärseitig 10/45 °C) erreicht. Die NL-Zahl (gemäß DIN 4708) beträgt 2,7. Die maximale Auslaufmenge liegt bei 30 l/min.

Technische Daten

• Zapfleistung: 22 l/min
• NL-Zahl (gemäß DIN 4708): 2,7
• Max. Heizwassertemperatur: 95 °C
• Max. Warmwasser-Betriebsdruck: 10 bar
• Max. Auslaufmenge: 30 l/min
• Höhe: 483 mm
• Breite: 360 mm
• Tiefe: 275 mm
• Gewicht: 9 kg
• Nennspannung: 230 V

Die Buderus Logalux Frischwasserstation FS/2 bietet eine zuverlässige und hygienische Warmwasserversorgung mit einer Zapfleistung von bis zu 22 l/min. Die integrierte Regelung mit Temperatur- und Volumenstromsensoren ermöglicht eine präzise Temperaturregelung und einen optimierten Betrieb. Mit kompakten Abmessungen und vielseitigen Anschlussmöglichkeiten ist sie eine effiziente Lösung für die Montage an Pufferspeichern und die Wandmontage in Wohn- und Gewerbegebäuden.

Lieferumfang

• 1x Buderus Logalux Frischwasserstation FS/2
• 1x Stockschrauben für Wandmontage
