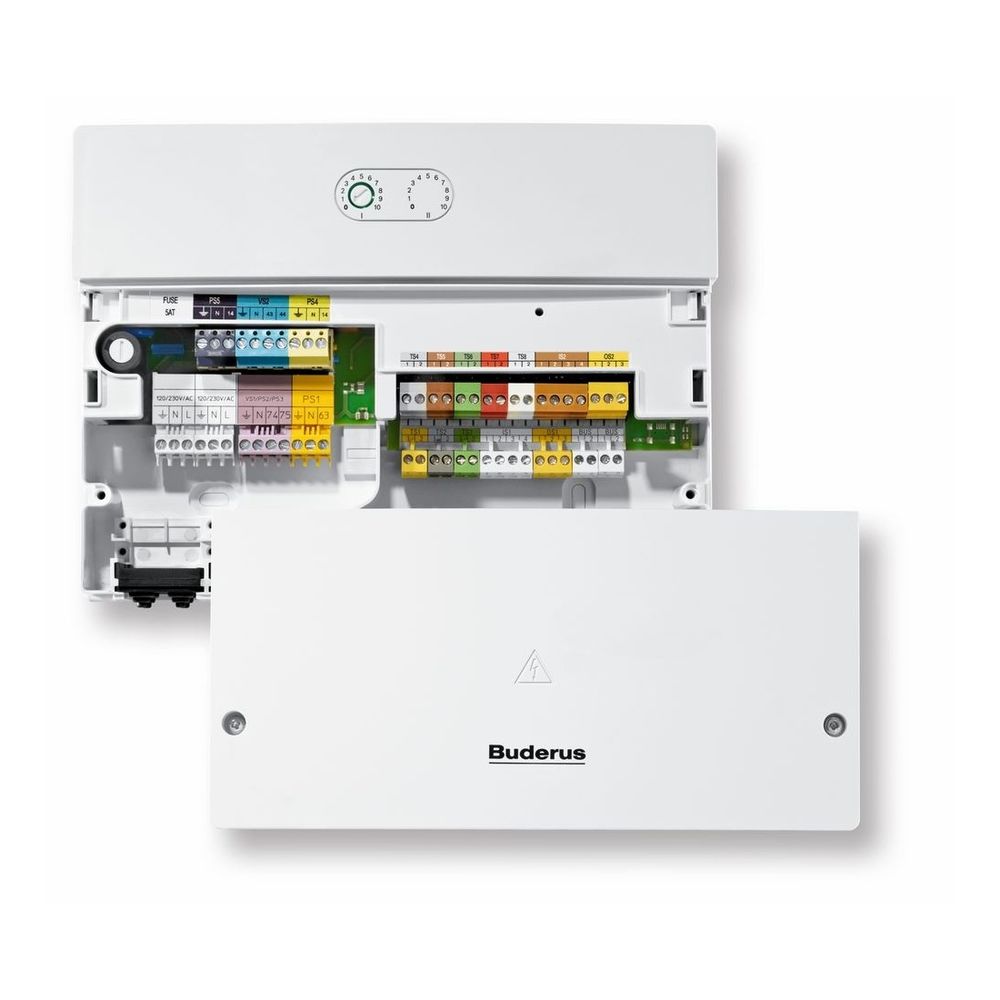

Buderus Modul SM200 V3 Solar-/Ladef.-Modul für Logamatic EModul System Plus

Buderus Modul SM200 V3
Solar-/Ladef.-Modul f.Logamatic EMS plus
Modul zum Einsatz im Regelsystem Logamatic EMS plus, zum Betrieb komplexe Solaranlage, Speicherladesystem oder Pufferspeicherumladung. Auswahl der Modulfunktion über Adress-Kodierschalter und
Auswahl der Bedieneinheit:

• Solarbetrieb mit RC300 = Modul SM200 Adr. 1
• Solarbetrieb mit SC300 (autark) = Modul SM200 Adr. 10
• Speicherladesystem mit RC300 = Modul SM200 Adr. 7
• Autarke Pufferspeicherumladung mit
  SC300 ("SAT-VWS") = Modul SM200 Adr. 8

Beschreibung Solarfunktion (SM200 Adresse 1 oder 10):

• Solarmodul für komplexe Solaranlagen zur Warmwasserbereitung und Heizungs unterstützung bzw. weiteren solaren Anlagensystemen mit bis zu 3 solaren Verbrauchern, zwei Kollektorfeldern, etc.
• Zum Einsatz im Regelsystem Logamatic EMS plus, zur Wandmontage (alternativ auch integriert in Solarstation KS0110 erhältlich)
• Komfortable Bedienung mit grafischer
  Hydraulik-Auswahl über System-Bedien einheit RC300 oder Solar-Autarkregler
  SC300

Funktionsumfang:

• Regelung einer Solaranlage mit bis zu 3 solaren Verbrauchern
• Automatische Funktionskontrolle Solar: Anzeige von Störmeldung bei z.B.: Füh ler defekt, Luft im Solarsystem, So- larpumpe defekt
• Umschaltung zwischen 2 solaren Verbrauchern über Pumpe oder Ventil, Um- schaltung auf 3 solare Verbraucher über Ventil
• Variable Ansteuerung der Solarpumpen über PWM-Signal oder 0-10 V
• Optimierte Ausnutzung Solarertrag bei Warmwasser. Berücksichtigung passiver Solarertrag durch große Fensterflä- chen. Reduziertes Nachheizen durch Be- wertung des solaren Ertrages sowie der solar erwärmten Kapazität d. Speichers und ggf. Absenkung der jeweiligen Sollwerte
• Optimierte Beladung von Thermosiphon- Speichern (Double-Match-Flow)
• Vakuum-Röhren-Funktion (Pumpenkick)
• Gemeinsame Bedieneinheit RC300 f. Wärmeerzeuger und Solaranlage mit großem grafikfähigen u. hinterleuchtetem LCD Display mit vorprogrammierten Anlagen- piktogrammen. Alternativ Solar-Autark- regler SC300.
• Externer Wärmetauscher im Kollektorkreis mit separater Pumpenansteuerung Primär- und Sekundärpumpe
• Überwachung tägliche Aufheizung 60 C (bei Regelung Warmwasser über separa tes Modul MM50/MM100) und thermische Desinfektion mit Umlade- oder Um- schichtpumpe
• Anzeige solarer Ertrag über interne Ertragserfassung oder über zusätzli ches Wärmemengenzubehör
• 8 NTC-Fühlereingänge, 2 Ausgänge PWM/
  0-10 V, 3 Pumpenausgänge 230 V, 2 Aus gänge Umschaltventil bzw. 3-Wege-Ventil, 2 Eingänge Wärmemengenzähler

In Verbindung mit zusätzlichen Fühlern
und/oder 3-Wege-Umschaltventilen sind
hydraulikabhängig verschiedene Funktionen wählbar, z.B.

• Speicher mit einstellbarem Vorrang/ Nachrang
• Speicher-Umschaltung über zusätzliche Solarpumpe (2 Verbraucher) oder Ventil (3 Verbraucher)
• Schwimmbadfunktion
• Zweites Kollektorfeld (Ost/West-Rege- lung)
• Solare Heizungsunterstützung mit gemischter Vorlauftemperaturregelung. Bei Anlagen mit einem Heizkreis kann ein Heizkreis-Mischer entfallen (Pre- mix Control)
• Umladung von solarerwärmten Vorwärm- speicher in Bereitschaftsspeicher
• Umladung von solarerwärmten Pufferspeicher in Bereitschaftsspeicher mit
  internem Wärmetauscher

Besondere Planungshinweise

• In Verbindung mit EMS-Wärmeerzeuger, Modul nur mit Bedieneinheit RC300, max. 1 Modul pro Anlage
• Erweiterung mit 1 Solarmodul SM100 je nach Anlagenhydraulik erforderlich/ möglich
• Nicht kombinierbar mit Solarmodul
  SM50/MM10/SM10/WM10/RC30/RC35

Beschreibung Speicherladesystem (SM200
Adresse 7):

• Modul für Warmwasser-Speicherladesystem zum Einsatz im Regelsystem EMS plus
• Komfortable Bedienung und Betriebsin- fos über System-Bedieneinheit RC300
• Kombination mit modulierenden Hocheffizienzpumpen bzw. externem Wärmetau scher Logalux SLP (nicht für Wärmetauscher Logalux LAP)

Funktionsumfang:

• Variable Ansteuerung von Primär- und Sekundärpumpe (mittels PWM-Signal). Anpassung des Volumenstroms primär und sekundär über Sollwertabweichung der Wärmetauschertemperatur
• Gemeinsame System-Bedieneinheit RC300 für Wärmeerzeuger und Ladesystem mit großem, grafikfähigem und hinterleuch- tetem LCD-Display für Inbetriebnahme und Betrieb des Ladesystems
• Warmwasser-Sollwert, -Zeitprogramm und -hysterese einstellbar
• Getrennte Fühler für Einschalten Ladesystem (Speicher mitte), Ausschalten Ladesystem (Speicher unten) und Pum penmodulation (Sekundärseite Wärmetau- scher)
• Verkalkungsschutzfunktion für Wärme- tauscher
• Pumpennachlauf für Restenergienutzung
• Frostschutzfunktion
• Zirkulationspumpe mit eigenem Zeitka- nal
• Optional thermische Desinfektion täglich oder 1 x wöchentlich aktivierbar
• 3 NTC-Fühlereingänge, 2 Ausgänge PWM/
  0-10 V für Hocheffizienzpumpen, 3 Pum penausgänge 230 V

Besondere Planungshinweise:

• Ausschließlich geeignet für die Kombination mit modulierenden Hocheffizi- enzpumpen (PWM)
• In Verbindung mit EMS Wärmeerzeuger, Modul nur mit Bedieneinheit RC300, max. 1 Modul SM200 mit Adresse 7 pro Anlage
• Hydraulik- und Regelungsdetails siehe Planungsunterlagen oder Installations anleitung SM200
• SM200 Funktion Ladesystem (Adresse 7) unabhängig von SM200 mit Solarfunktion (Adresse 1) einsetzbar
• SM200 Adresse 7 mit RC300 bedienbar (nicht kombinierbar mit Autarkregler SC300)
• Primärseitige Volumenstromregelung ausschließlich über modulierende Pumpe (nicht möglich über 3-Wege-Ventil) Lieferumfang SM200:
• 1 Modul SM200 mit Montagematerial - 1 Speichertemperaturfühler
• 1 Kollektortemperaturfühler (hier: ohne Verwendung)
• Technische Unterlagen Benötigtes Zubehör:
• 1 Speichertemperaturfühler (1 Wärmetauscherfühler ist im Lieferumfang Logalux SLP enthalten) Montage:
• Modul SM200 zur Wandmontage oder interne Montage in Logalux SLP oder auf Hutschiene
• Codierte und farblich gekennzeichnete Anschlussstecker
• Interne Kommunikation über EMS plusDatenbus
• Definition d. Funktion des Moduls über Adresscodierschalter: Adresse 7 für Ladesystem Systemvoraussetzungen
• Öl- od. Gaswärmeerzeuger mit Regelsystem EMS plus (nicht geeignet für Wär- mepumpen mit Regelsystem EMS plus)
• RC300 ab Version NF11.07
• Zur Nachrüstung: SM200 ab V3 bzw. ab
  Software Version NF25.03 erforderlich

Beschreibung Pufferspeicherumladung
("SAT-VWS", SM200 Adresse 8):
Regelung der Umladung vom Puffer- zum
Vorwärmspeicher zur Einbindung solarer
Wärme in die Trinkwassererwärmung unabhängig von der nachfolgenden konventionellen Trinkwassererwärmung, für Großanlagen gemäß DVGW-Arbeitsblatt W551

• Steuerung der Primärpumpe - Steuerung der Sekundärpumpe
• Steuerung der Pumpe für die Anti-Legionellen-Schaltung mit Zeitschalt programm
  Der Vorwärmspeicher muss einmal am Tag
  auf 60 C aufgeheizt werden. Damit dies
  über eine Umwälzung gewährleistet werden
  kann, muss der Bereitschaftsspeicher in
  dieser Zeit mindestens 60 C warm und die
  Trinkwassererwärmung aktiv sein.

Technische Daten Modul SM200:

• Abmessungen B/H/T (mm) 246/184/61 - Sicherung (V/AT) 230/5
• BUS-Schnittstelle EMS plus
• Maximale Leistungsabgabe pro Pumpe / Stellglied (W) 250 (Hocheffizienzpum pen zulässig, max. 40 A/ms)
• Pumpenmodulation Solar-Hocheffizienz- pumpe PWM / 0-10 V
• Schutzart bei Wandmontage IP 44

Buderus-Artikel-Nr.: 7738110115
