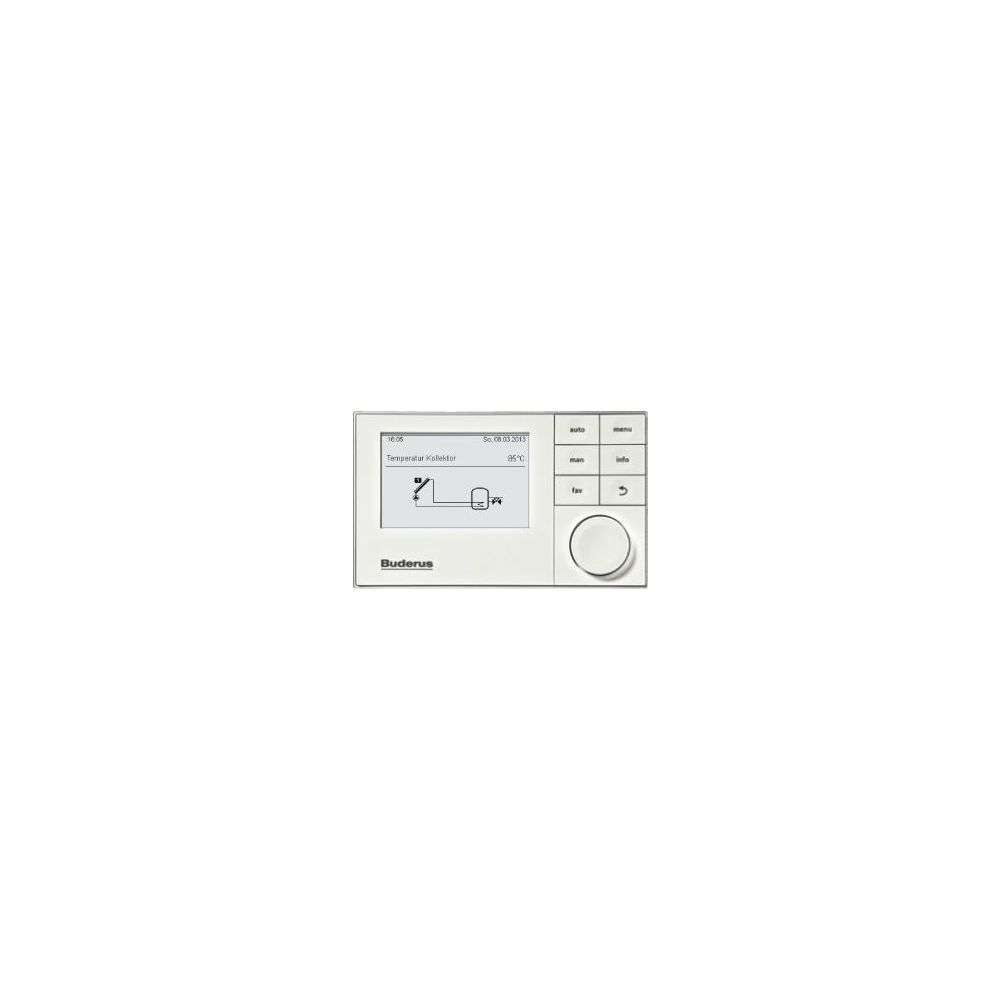

Buderus Logamatic Solarregler SC300, Bedieneinheit für SM200, SM100, FS/2, FS/3

Die Buderus Logamatic SC300 Bedieneinheit ist ein vielseitiger Solarregler, der die autarke Regelung von Solar- und Frischwasseranlagen ermöglicht. Mit ihrem grafikfähigen, hinterleuchteten Display bietet sie eine einfache Bedienung und steuert Hocheffizienzpumpen, während sie den Solarertrag erfasst. Die Bedieneinheit ist kompatibel mit den Solarmodulen SM100 und SM200 sowie den Frischwasserstationen Logalux FS/2 und FS/3. Sie ist ideal für die Nachrüstung bestehender Warmwasserbereitungsanlagen und trägt zur Optimierung der Energieeffizienz in modernen Haustechniksystemen bei.

Welche Funktionen bietet die Buderus Logamatic SC300 Bedieneinheit?

Die Buderus Logamatic SC300 Bedieneinheit dient wahlweise zur autarken Regelung einer Solaranlage, einer Pufferumladung oder einer Frischwasserstation. Sie ist kombinierbar mit den Solarmodulen SM100 und SM200, den Solarstationen KS0110 SM100/2 und KS0110 SM200/2 sowie den Frischwasserstationen Logalux FS/2 oder FS.../3. Die Bedienung und Inbetriebnahme erfolgen über ein großes, grafikfähiges und hinterleuchtetes Display. Die Bedieneinheit ist für die Wandmontage vorgesehen und kann im Wohnraum installiert werden.

Wie unterstützt die SC300 das Solarmodul SM100?

In Verbindung mit dem Solarmodul SM100 ermöglicht die SC300 die autarke Regelung einer Solaranlage zur Warmwasserbereitung. Sie steuert Hocheffizienzpumpen mittels PWM-Signal und zeigt grafische Informationen über das Display an. Der Funktionsumfang, das Bedienkonzept und die Displayanzeigen sind identisch mit der Kombination aus Solarmodul SM100 und RC300/RC310. Die Bedieneinheit zeichnet den Solarertrag in kWh auf, wahlweise rechnerisch oder mit Zubehör WMZ. Eine Funktionskontrolle des Solarsystems, beispielsweise zur Erkennung einer defekten Solarpumpe oder von Luft im System, ist integriert. Das High-flow-/Low-flow-System, auch bekannt als Double-Match-Flow, sorgt für eine optimierte Beladung von Thermosiphonspeichern. Zudem sind diverse Zusatzfunktionen, wie die Speicherbeladung über einen externen Wärmetauscher, je nach Hydraulik wählbar.

Welche Möglichkeiten ergeben sich mit dem Solarmodul SM200 (Kodierung 10)?

Mit dem Solarmodul SM200 (Kodierung 10) regelt die SC300 autark eine Solaranlage zur Warmwasserbereitung und Heizungsunterstützung für bis zu drei solare Verbraucher. Sie steuert Hocheffizienzpumpen mit PWM-Signal und bietet vorprogrammierte Systemhydrauliken sowie eine grafische Anzeige über die Bedieneinheit. Der Funktionsumfang, das Bedienkonzept und die Displayanzeigen entsprechen denen des Solarmoduls SM200 in Kombination mit RC300/310, mit Ausnahme von Gesamtsystem-Optimierungsfunktionen und der gemischten Heizkreis-Vorlauftemperaturregelung (Premix Control). Die Aufzeichnung des Solarertrags in kWh ist rechnerisch oder mit Zubehör WMZ möglich. Eine Funktionskontrolle des Solarsystems ist ebenfalls vorhanden. Das High-flow-/Low-flow-System (Double-Match-Flow) ist für eine optimierte Beladung integriert. Abhängig von der Hydraulik können diverse Zusatzfunktionen gewählt werden, wie die Ansteuerung von zwei Kollektorfeldern (Ost/West), die Speicherbeladung über externe Wärmetauscher und eine Puffer-Bypass-Schaltung.

Welche Funktionen bietet die SC300 für Pufferumladung und Frischwasserstation Logalux FS/2?

In Verbindung mit dem Solarmodul SM200 (Kodierung 8) regelt die SC300 die Umladung vom Puffer- zum Vorwärmspeicher bei SAT-VWS-Systemen durch Ansteuerung der Primär- und Sekundärpumpen mit PWM-Signal. Sie steuert zudem die Pumpe für die Anti-Legionellen-Schaltung mit einem Zeitprogramm. Für die Frischwasserstation Logalux FS/2 ermöglicht die Bedieneinheit die Einstellung der Warmwasser-Temperatur und eines Zeitprogramms für die Zirkulation. Aktuelle Fühlermesswerte werden angezeigt.

Welche erweiterten Funktionen sind mit der Frischwasserstation Logalux FS../3 verfügbar?

Die SC300 ermöglicht in Verbindung mit der Frischwasserstation Logalux FS../3 die Regelung von einzelnen Frischwasserstationen und Kaskaden von bis zu vier Stationen. Es können die Warmwasser-Temperatur und ein Zeitprogramm für die Zirkulation eingestellt werden. Die Bedieneinheit zeigt aktuelle Fühlermesswerte an und steuert eine Zirkulationspumpe, wahlweise zeit- oder impulsgesteuert. Zudem kann ein Stellmotor mit 3-Wege-Mischer zur temperaturabhängigen Rücklaufeinspeisung in den Pufferspeicher angesteuert werden. Störmeldungen und Warmhaltung sind ebenfalls Funktionen der SC300. Sie regelt Systeme, in denen die Frischwasserstation oder -kaskade zur Vorwärmung eingesetzt wird (SAT-VWFS). Die SC300 ist in die FS../3 einbaubar.

Technische Daten

• Produkttyp: SC300
• Hersteller-Produktgruppe: Regelung EMS plus
• Hersteller-Warengruppe: Diversa
• Abmessungen (B/H/T): 150/90/32 mm
• Kompatibilität: Solarmodul SM100, Solarmodul SM200, Frischwasserstation Logalux FS/2, Frischwasserstation Logalux FS.../3
• Montage: Wandmontage, Wohnrauminstallation
• Display: Grafikfähig, hinterleuchtet
• Pumpensteuerung: PWM-Signal für Hocheffizienzpumpen
• Solarertragserfassung: Rechnerisch oder mit Wärmemengenzähler (WMZ)

Die Buderus Logamatic SC300 Bedieneinheit ist eine zentrale Komponente für die effiziente Steuerung von Solar- und Frischwasseranlagen. Sie bietet eine einfache Bedienung über ein grafikfähiges Display und ist mit Abmessungen von 150/90/32 mm kompakt gestaltet. Durch ihre Kompatibilität mit verschiedenen Buderus Solarmodulen und Frischwasserstationen ermöglicht sie eine flexible Systemintegration und trägt maßgeblich zur Optimierung der Warmwasserbereitung und Heizungsunterstützung bei.

Lieferumfang

• 1x Bedieneinheit Logamatic SC300
• 1x Wandhalter
• 1x Montagematerial
