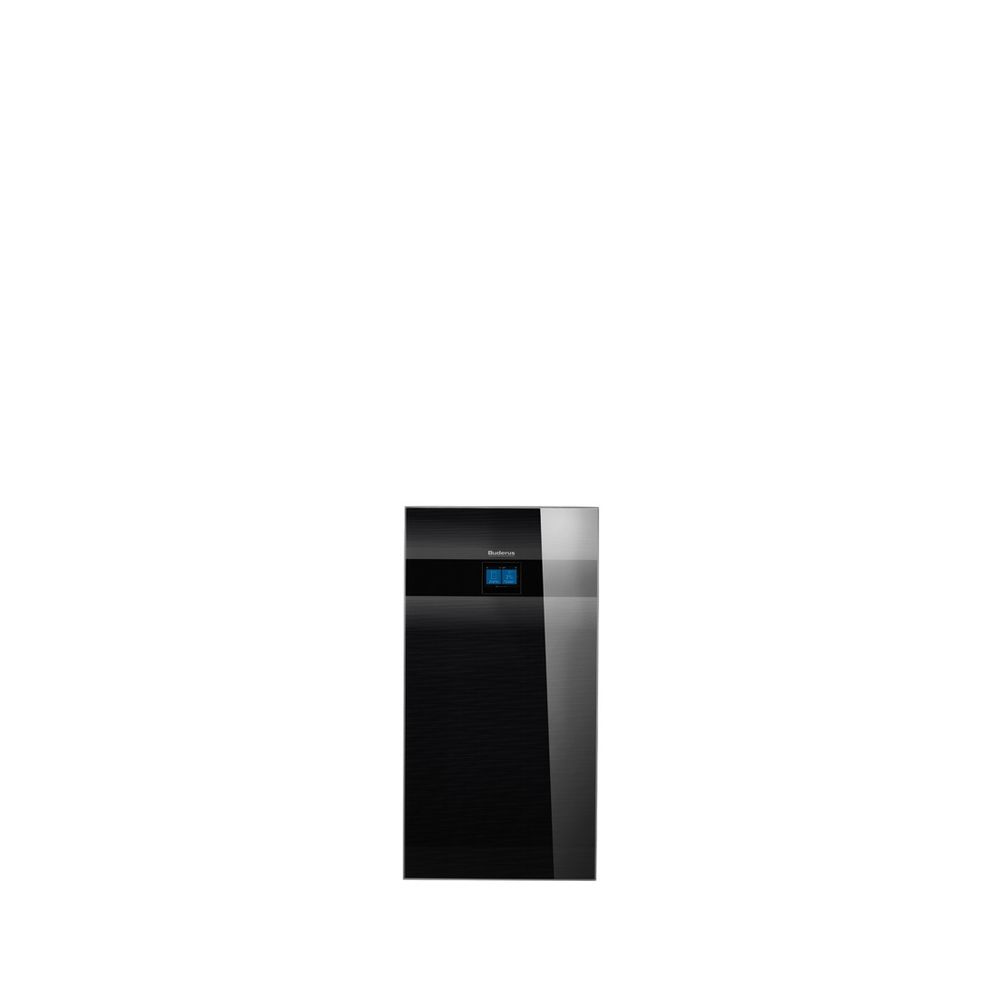

Buderus Logatherm Wärmepumpe WSW196i-2-6 KM R410A Sole-Wasser Wärmepumpe Modul WP, 6kW B0/W35, Titanium, Schwarz

Logatherm WSW196i.2-6 Sole-Wasser WP
Modul. WP, 6kW B0/W35, Titanium, schwarz
Sole/Wasser-Wärmepumpe für die Innenaufstellung.
Hocheffiziente Invertersteuerung für
modulierende Betriebsweise.
Besonders leise Wärmepumpe, Aufstellung
auch im Hauswirtschaftsraum möglich.
Hochwertiges Design der Verkleidung mit
Front in schwarzem Titanium Design.

• Inkl. Absperrarmatur mit Partikelfilter und Magnetitanzeige für die Hei- zungsanlage
• Inkl. Außentemperatur- und Vorlauffüh- ler
• Inkl. Sicherheitsventil und Manometer für Solekreis
• Inkl. Internetschnittstelle
• Inkl. integrierter, hocheffizienter Heizkreispumpe mit EEI < 0,20
• Inkl. integrierter, hocheffizienter Solepumpe mit EEI < 0,20
• Inkl. integriertem 9 kW E-Heizstab
• Mit integrierter Wärmemengen- und Stromzählung
• Mit integriertem Sole-AusdehnungsGefäß und Sole-Befülleinrichtung
• Passive Kühlstation für Raumkühlung
  optional erhältlich

Für einfachen Transport und Einbringung
Teilung von Hydraulik- und Kältemodul
innerhalb weniger Minuten möglich. Kältekreis zum vereinfachten Serviceeinsatz
auf Schlitten herausziehbar. Einfache
Bedienung über EMS plus Regelsystem mit
Touchscreen BC400.

Regelungsfunktionen:

• 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre er forderlich
• Warmwasserbetrieb mittels integriertem Umschaltventil
• Funktionserweiterung über optionale Reglermodule möglich (Schwimmbad, So lar, etc.)
• SG Ready: smart-grid-fähige Wärmepumpe
  ist für die Einbindung in ein intelli gentes Stromnetz bzw. PV-Anlage vorbereitet

TECHNISCHE DATEN

Masse und Gewichte:
Wärmepumpe HxBxT: 1180x600x600 mm
Gesamtgewicht mit Verkleidung: 174 kg
Gesamtgewicht ohne Verkleidung: 152 kg
Gewicht Hydraulikmodul ohne Verkleidung: 64 kg
Gewicht Kältekreismodul: 88 kg

Schalldaten:
Max. Schalldruckpegel bei B0/W55 C
nach DIN EN ISO 11203
in 1 m Abstand: 30 dB(A)
Schallleistungspegel bei B0/W55 C
min.-max.: 34-43 dB(A)

Leistungsdaten:
Modulationsbereich bei B0/W35 C
nach EN 14511: 2-6 kW
COP bei B0/W35, nach EN 14511
bei Teillast: 4,61
Entzugsleistung bei B0/W35, nach
EN 14511 bei Teillast: 2,67 kW
Elektrische Leistungsaufnahme bei
B0/W35, nach EN 14511 bei
Teillast: 0,74 kW
COP bei B0/W35, nach EN 14511
bei Teillast: 3,51
SCOP bei durchschnittlichen Klimaverhältnissen bei 55 C: 3,87
SCOP bei durchschnittlichen Klimaverhältnissen bei 35 C: 5,47

Heizungssystem:
Minimal/maximal erlaubter Betriebsdruck: 1,2/3,0 bar
Nenndurchfluss bei Fußbodenheizung: 1,01 m3/h
Restförderhöhe bei Nenndurchfluss bei
Fußbodenheizung: 7 m
Nenndurchfluss bei Radiatorenheizung: 0,58 m3/h
Restförderhöhe bei Nenndurchfluss bei
Radiatorenheizung: 7,4 m
Max. Vorlauftemperatur bei B0 C: 67 C
Max. Vorlauftemperatur bei B-3 C: 65 C
Anschluss Heizkreis: CU 28 mm

Solekreis:
Minimal/maximal erlaubter Betriebsdruck: 0,5/3,0 bar
Mischanteil Ethanol,
min./max.: 25/34 %vol.
Mischanteil Ethylenglykol,
min./max.: 30/35 %vol.
Mischanteil Propylenglykol,
min./max.: 30/35 %vol.
Nenndurchfluss bei Fußbodenheizung
mit Propylenglykol (-15 C Gefrierpunkt): 1,04 m3/h
Restförderhöhe bei Nenndurchfluss bei
Fußbodenheizung mit Propylenglykol
(-15 C Gefrierpunkt): 5,9 m
Nenndurchfluss bei Radiatorenheizung
mit Propylenglykol (-15 C Gefrierpunkt): 0,76 m3/h
Restförderhöhe bei Nenndurchfluss bei
Radiatorenheizung mit Propylenglykol
(-15 C Gefrierpunkt): 6,3 m
Sole-Eintrittstemperatur
min./max.: -5/30 C
Anschluss Solekreis: Edelstahl 28 mm

Elektrodaten:
Spannungsversorgung: 400V, 3N, 50 Hz
Max. Kompressor-Betriebsstrom: 10 A
Max. Betriebsstrom inkl. ElektroZuheizer 9 kW: 23 A
Absicherung mit Elektro-Zuheizer
3/6/9 kW: 16/20/25 A
IP-Schutzklasse: X1

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 35 C: A+++
EnergieeffizienzklassenSpektrum: A+++ -> D
Wärmenennleistung bei durchschnittlichen Klimaverhältnissen
bei 55 C: 5 kW
Wärmenennleistung bei durchschnittlichen Klimaverhältnissen
bei 35 C: 6 kW
Jahreszeitbedingte RaumheizungsEnergieeffizienz bei durchschnittlichen Klimaverhältnissen
bei 55 C: 146 %
Jahreszeitbedingte RaumheizungsEnergieeffizienz bei durchschnittlichen Klimaverhältnissen
bei 35 C: 201 %
Schallleistungspegel
in Innenräumen: 36 dB
Schallleistungspegel
im Freien: -

Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
EnergieeffizienzklassenSpektrum: A+++ -> G
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) 148 %

ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 1,35 kg
Füllmenge Kältemittel: 2,82 tCO2eq
Bauart des Kältekreises: Hermetisch geschlossen

Buderus-Artikel-Nr.: 8738212058

Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifizierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!

Wir weisen darauf hin, dass wir eine Gewährleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezogen haben.
Bitte beachten Sie die von uns vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
