Buderus Modul MM100 Heizkreismodul für Logamatic EModul System Plus

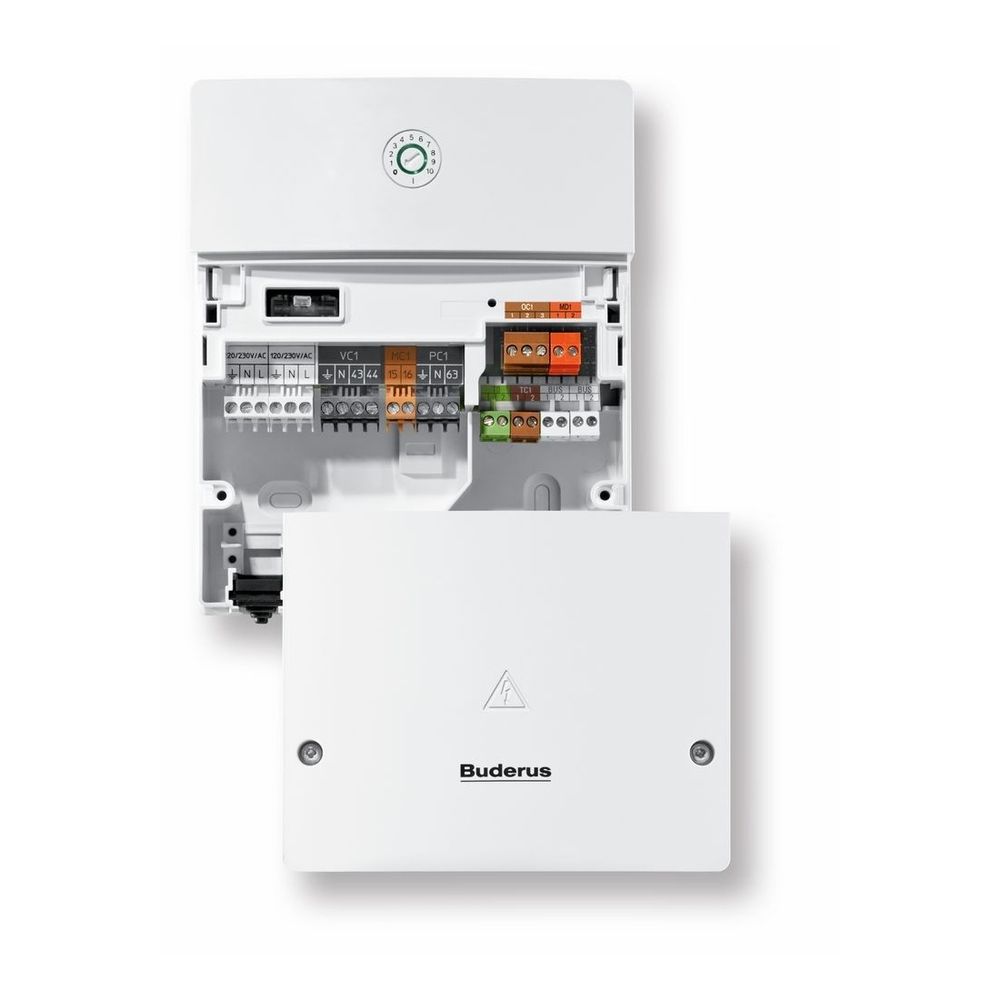

Buderus Modul MM100
Heizkreismodul für Logamatic EMS plus
Heizkreismodul MM100 für die Funktionen
Heizen/Kühlen/Warmwasser zum Einsatz im
Regelsystem Logamatic EMS plus.
Die Funktion des Moduls ist über den
Adresscodierschalter sowie über die Bedieneinheiten RC310, HMC310, BC400 oder
RC200 einstellbar.

Funktionsumfang bei MM100 Adressschalter
Stellung 1-4:
Regelung eines Heiz-/Kühlkreises mit
Pumpe (PC1), Mischer (VC1, optional),
Vorlauftemperaturfühler (TC1, optional),
Temperaturwächter (MC1, Fußbodenheizung), Taupunktwächter (Wärmepumpe mit
Kühlfunktion, MD1) sowie einem Weichenfühler (T0, optional).
Zeitprogramm einstellbar (RC310, BC400:
2 Programme, RC200: 1 Programm). Mit
RC310/BC400/RC200: Regelungsart einstellbar ("witterungsgeführt"/"raumgeführt"). Alternativ mit BC400 "einzelraumgeführt". Alternativ bei Gas-/ÖlWärmeerzeugern Regelungsart "konstant"
mit Wärmeanforderung über Schaltkontakt.
Frostschutz, Nachtabsenkung, Sommer-Winterumschaltung einstellbar.

Alternativ:
Funktionsumfang bei MM100 Adressschalter
Stellung 9 oder 10 (nur mit Gas/Öl):
Regelung eines Speicherladekreis mit
Speicherladepumpe (PC1), Zirkulationspumpe (VC1) und einem Weichenfühler (T0,
optional) sowie eigenem Zeitprogramm für
Warmwasser und Zirkulation.
Erforderlich für

• die Solarfunktion "Überwachung tägli- che Aufheizung 60 C" oder
• wenn der Start der Speicherladepumpe erst erfolgen darf bei Kesseltempera tur > Speichertemperatur
• wenn zusätzlich zum normalen Warmwassertemperaturniveau ein reduziertes
  Temperaturniveau erforderlich ist oder

Alternativ:
Funktionsumfang bei MM100 Adressschalter
Stellung 10 (nur mit Gas/Öl):
Regelung eines zweiten Speicherladekreis
(zusätzlich zu Speicher 1) mit getrennter Speicherladepumpe (PC1), Speichertemperaturfühler (TC1) und Zirkulationspumpe (VC1) sowie eigenem Zeitprogramm
für Warmwasser und Zirkulation.

Weitere Merkmale:

• Anschlussmöglichkeit Temperaturwächter TB1 für Fußbodenheizung, Überwachung und Störmeldung bei Auslösung
• Auswahl Pumpenbetrieb über geschaltetes 230 V Signal oder alternativ Dau- ersignal 230 V und zusätzlicher poten zialfreier Start-/Stop-Kontakt im Mo- dul
• Alarmeingang Pumpenstörung (potenzial- frei)
• Geeignet für Anschluss Hocheffizienzpumpe
• Einfache automatische Erkennung der angeschlossenen Komponenten mit Kon figurationsvorschlag sowie Bedienung über BC400/RC310/RC200
• Interne Kommunikation über EMS Datenbus Besondere Planungshinweise:
• In Verbindung mit System-Bedieneinheit BC400/RC310 max. 6 Module pro Anlage (4 x Heizkreis mit Mischer + 2 x Warm- wasser)
• In Verbindung mit Bedieneinheit RC200 max. 1 Modul pro Anlage (1 Heizkreis mit Mischer)
• In Verbindung mit Wärmepumpe max. 4 Module pro Anlage (4 x Heizkreis)
• Nicht kombinierbar mit Modulen MM10/
  SM10/WM10

Montage

• Modul, falls im Gerät möglich zur geräteinternen Montage, alternativ zur Wandmontage oder auf Hutschiene
• Codierte und farblich gekennzeichnete Anschlussstecker
• Kommunikation über EMS-Datenbus

Lieferumfang:

• 1 Modul MM100 mit Klemmenabdeckung und Wandsockel, Anschlussstecker, Zugent lastungen für Anschlusskabel und Mon- tagematerial
• 1 Vorlauftemperaturfühler 9 mm
• Installationsanleitung

Optionales Zubehör:

• Speicherfühler-Set inklusive Warmwas- ser-Temperaturfühler 6 oder 9 mm
• Weichenfühler 6 oder 9 mm
• Anlegethermostat TB1 zur Absicherung
  einer Fußbodenheizung

Buderus-Artikelnummer: 7738113391
