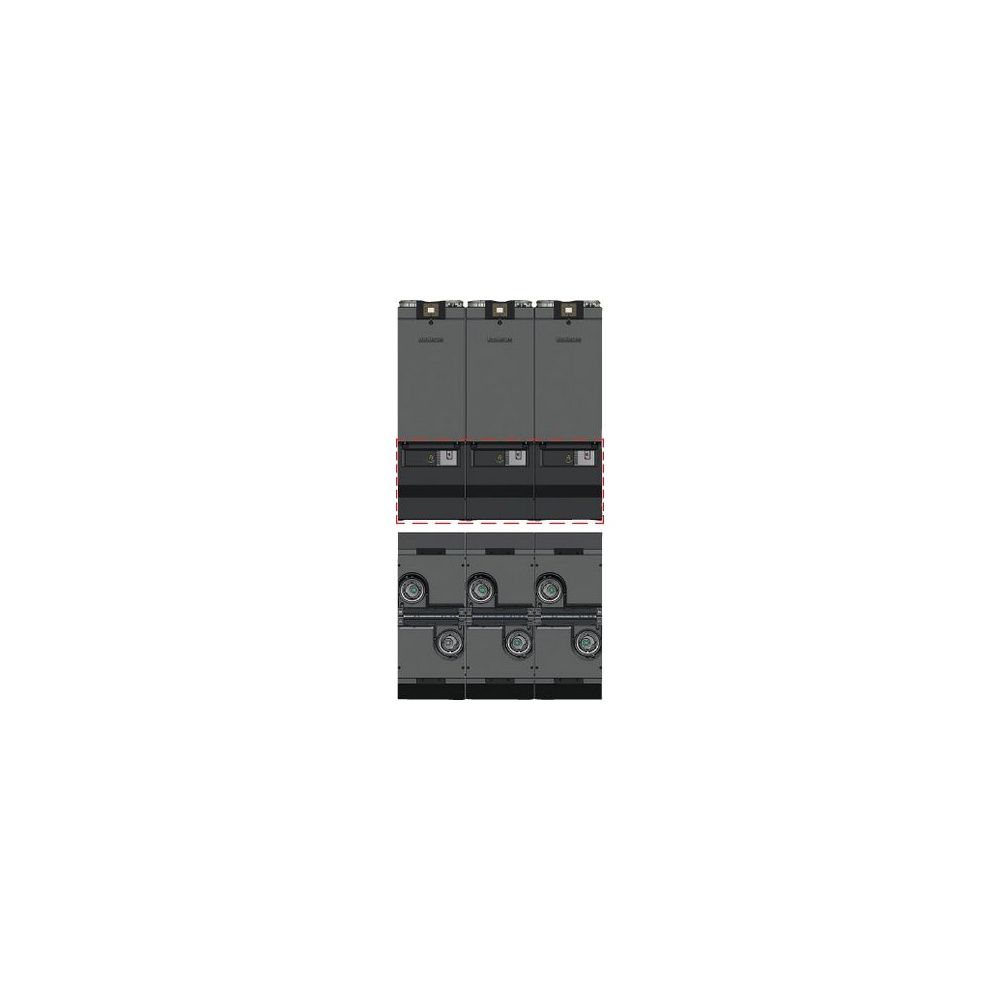

Buderus TR6 Kaskaden Set inklusive Isolierung Vorlauf/Rücklauf, DN 100, PN 6, Gas DN 80, PN 16

Das Buderus TR6 Kaskaden Set ist eine spezialisierte Lösung für die Installation von bis zu sechs Logamax plus GB272 Heizgeräten als hydraulische Kaskade. Es ermöglicht eine effiziente und platzsparende Aufstellung der Heizsysteme Rücken an Rücken auf dem Fußboden. Das Set beinhaltet höhenverstellbare Grundgestelle, Verteilerrohre DN 100 mit Victaulic-Anschlüssen, eine umfassende Isolierung sowie Gasleitungen DN 80. Die flexible Montage der Verteilerrohre nach rechts oder links unterstützt eine vielseitige Integration in bestehende Anlagen und ist optimal für leistungsstarke Heizsysteme mit einfacher Integration.

Wofür wird das Buderus TR6 Kaskaden Set eingesetzt?

Das Buderus TR6 Kaskaden Set ist speziell für die Installation von bis zu sechs Logamax plus GB272 Geräten konzipiert. Es ermöglicht die Realisierung einer leistungsstarken hydraulischen Kaskade auf dem Fußboden, wodurch die Gesamtleistung des Heizsystems optimiert wird. Die Unit TR6 ist ideal für größere Heizungsanlagen, die eine hohe Wärmeleistung erfordern und eine effiziente Raumnutzung durch die Rücken-an-Rücken-Aufstellung der Geräte ermöglichen.

Welche Komponenten sind im TR6 Kaskaden Set enthalten?

Das Kaskaden Set besteht aus mehreren wesentlichen Komponenten, die eine vollständige und sichere Installation ermöglichen. Dazu gehören sechs Grundgestelle mit höhenverstellbaren Füßen für eine präzise Ausrichtung. Die Verteilerrohre für Vorlauf und Rücklauf sind in DN 100 mit Victaulic-Anschlüssen ausgeführt und für einen Nenndruck von PN 6 ausgelegt. Ebenfalls enthalten sind Verbindungsrohre für den Anschluss der Verteilerrohre an die Pumpengruppe für die vorderen und hinteren Geräte sowie die notwendigen Gasleitungen in DN 80 mit PN 16 Flansch. Eine umfassende Isolierung für die Vorderseite, Seiten und Rückseite ist ebenfalls Teil des Sets. Sechs Rückschlagklappen in DN 32 ergänzen die Ausstattung.

Welche Installationsmöglichkeiten bietet das Kaskaden Set?

Das Buderus TR6 Kaskaden Set bietet eine hohe Flexibilität bei der Installation. Die Montage der Verteilerrohre kann wahlweise nach rechts oder links erfolgen, was eine Anpassung an die spezifischen Gegebenheiten des Aufstellungsortes ermöglicht. Die Konstruktion ist für eine Rücken-an-Rücken-Aufstellung der Logamax plus GB272 Geräte ausgelegt, was zu einer kompakten und raumsparenden Installation führt. Das Set ist aus nahtlosem Stahlrohr gefertigt und für die Verwendung mit Heizwasser als Medium geeignet.

Technische Daten

• Anschluss Vorlauf und Rücklauf: DN 100 (4 Zoll)
• Nenndruck Vorlauf und Rücklauf: PN 6
• Anschluss Gasleitung: DN 80
• Nenndruck Gasleitung: PN 16
• Geeignet für Medium: Heizwasser
• Material: Nahtloses Stahlrohr
• Anzahl Geräte: Bis zu 6 Logamax plus GB272
• Rückschlagklappe: DN 32

Das Buderus TR6 Kaskaden Set ist eine robuste und durchdachte Lösung für die effiziente Installation von bis zu sechs Logamax plus GB272 Heizgeräten. Mit seinen DN 100 (4 Zoll) Vor- und Rücklaufanschlüssen, der DN 80 Gasleitung und der umfassenden Isolierung bietet es eine zuverlässige Basis für leistungsstarke Heizsysteme. Die flexible Montagemöglichkeit und die hochwertige Materialauswahl aus nahtlosem Stahlrohr stellen eine langlebige und anpassungsfähige Lösung für komplexe Heizungsanlagen dar.

Lieferumfang

• 1x Buderus TR6 Kaskaden Set
• 6x Grundgestell mit höhenverstellbaren Füßen
• 1x Satz Verteilerrohre für Vorlauf und Rücklauf DN 100 mit Victaulic Anschlüssen
• 3x Verbindungsrohre zum Anschluss der Verteilerrohre an die Pumpengruppe für Gerät vorn
• 3x Verbindungsrohre zum Anschluss der Verteilerrohre an die Pumpengruppe für Gerät hinten
• 3x Verbindungsrohr Gasleitung vorn
• 3x Verbindungsrohr Gasleitung hinten
• 1x Satz Isolierung für vorn, seitlich und hinten
• 1x Gasleitung DN 80 PN 16 Flansch
• 6x Rückschlagklappe DN 32
