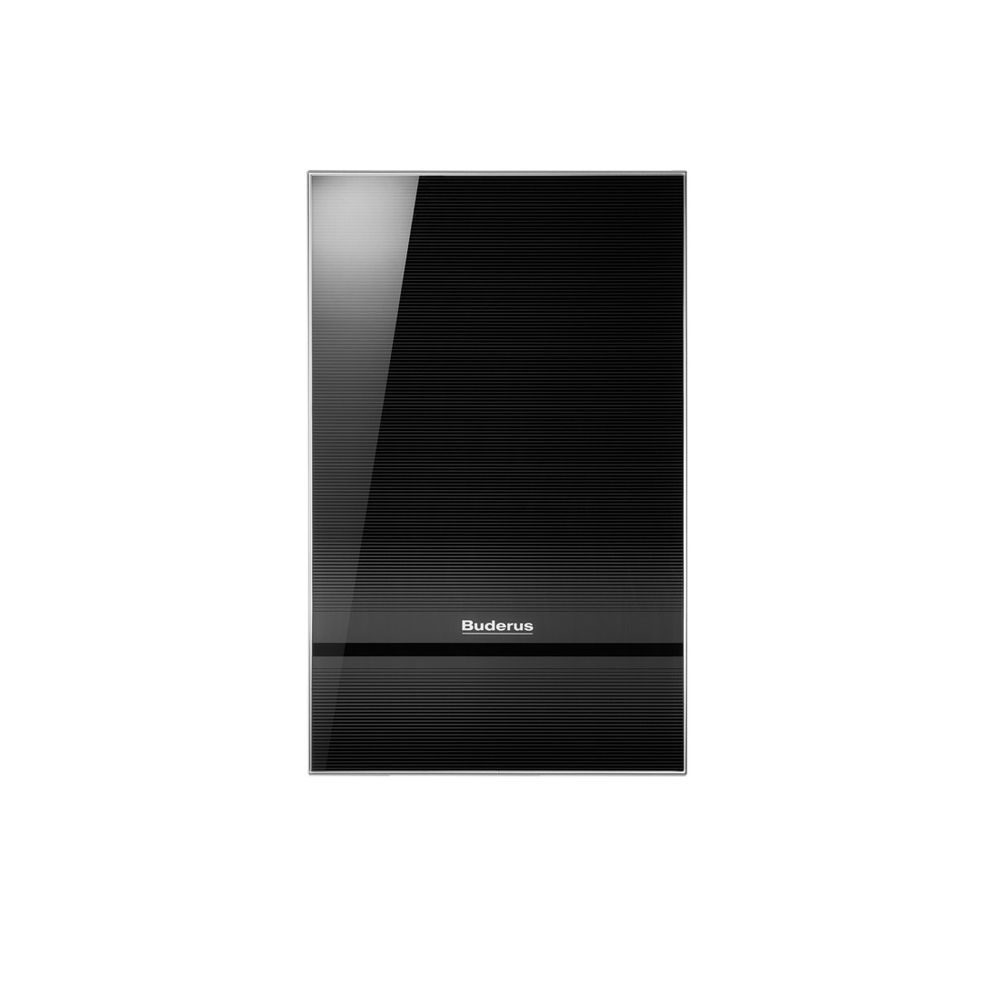

Buderus Logamax Wohnungsstation WS170-50 AME kompakt, 50kW Heizkreis gemischt, Aufputz, Schwarz

Die Buderus Logamax Wohnungsstation WS170-50 AME kompakt ist eine effiziente Lösung für die direkte Heizungsversorgung und Warmwasserbereitung im Durchlaufprinzip. Mit einer Heizleistung von bis zu 15 kW und einer Warmwasserleistung von bis zu 51 kW eignet sich diese Aufputz-Station ideal für den Wandanschluss in Wohngebäuden. Das hochwertige Gehäuse aus schwarzem Titaniumglas und die elektronische Steuerung über das Logamatic RC310 ermöglichen einen effizienten Betrieb und hohen Komfort.

Wie funktioniert die Buderus Logamax Wohnungsstation WS170-50 AME?

Die Wohnungsstation versorgt einen gemischten Heizkreis mit einer integrierten Pumpe vom Typ Grundfos UPM 3 Auto L 15-70. Die Warmwasserbereitung erfolgt im Durchlaufprinzip über einen edelstahlgelöteten Plattenwärmetauscher, der universell einsetzbar ist. Die Warmwassertemperatur lässt sich stufenlos zwischen 30 und 60 °C einstellen. Eine Warmwasservorrang-Schaltung sorgt dafür, dass bei Bedarf die Warmwasserbereitung Priorität erhält. Elektronische Steuerventile mit einem Modulationsbereich von bis zu 1:100 ermöglichen eine präzise Regelung von Heizkreis und Warmwasser. Eine Rücklauftemperaturbegrenzung ist möglich, und eine elektronisch aktivierbare Komfortfunktion für Warmwasser steht über die Bedieneinheit RC310 zur Verfügung. Zudem ist ein Hochtemperaturabgang für den Anschluss eines Badheizkörpers vorhanden.

Wie erfolgt die Regelung und Steuerung?

Die Regelung der Wohnungsstation erfolgt über ein EMS plus Zentralmodul. Eine außentemperaturgeführte Regelung ist über die Bedieneinheit Logamatic RC310 in Verbindung mit einem Außenfühler möglich. Die Bedieneinheit ist in schwarzem Titaniumdesign gehalten und bietet eine einfache, intuitive Bedienung über Touchkeys. Über die RC310 lässt sich auch die Rücklauftemperatur für den Heizkreis einstellen, was zur Effizienz der Anlage beiträgt.

Welche Komponenten sind integriert und welches Design bietet die Wohnungsstation?

Die Station ist serienmäßig mit einem Schmutzfänger, einer Warmwasserturbine zur Detektion der Warmwasserbereitung, einem Wasserschlagdämpfer für geringe Geräuschentwicklung in der Kaltwasserleitung sowie einem Rücklauffühler ausgestattet. Ein Differenzdruckregler ist werkseitig auf 300 mbar voreingestellt. Für die Installation sind Passstücke für Kaltwasser- und Wärmemengenzähler sowie eine Messstelle M10x1 für Wärmemengenzähler-Fühler vorhanden. Das Gehäuse präsentiert sich mit einer Front aus schwarzem Titaniumglas und ist innen komplett mit Polypropylen-Schaum (EPP) gedämmt. Die Blechteile sind in Aluminiumweiß lackiert. Die Aufputzversion ist für die Wandmontage konzipiert und erfordert keine seitlichen Mindestabstände. Die Abmessungen betragen 700 mm in der Höhe, 440 mm in der Breite und 270 mm in der Tiefe.

Technische Daten

• Heizleistung (max.): 15 kW
• Warmwasserleistung (max.): 51 kW
• Max. Auslaufmenge: 21 l/min
• Warmwassertemperaturbereich: 30 bis 60 °C
• Anschluss Heizungsvorlauf/-rücklauf: 3/4 Zoll
• Abmessungen (H x B x T): 700 x 440 x 270 mm
• Max. Heizungsbetriebsdruck: 10 bar
• Max. Warmwasser-Betriebsdruck: 10 bar
• Max. Primärvolumenstrom für Warmwasserbereitung: 1200 l/h
• Nennspannung: 230 V
• Schutzart: IP X4D

Die Buderus Logamax Wohnungsstation WS170-50 AME kompakt bietet eine effiziente und flexible Lösung für die Heizungs- und Warmwasserversorgung in Wohngebäuden. Mit einer Heizleistung von 15 kW und einer Warmwasserleistung von bis zu 51 kW sowie der präzisen elektronischen Steuerung über das Logamatic RC310 erfüllt sie hohe Anforderungen an Komfort und Energieeffizienz.
