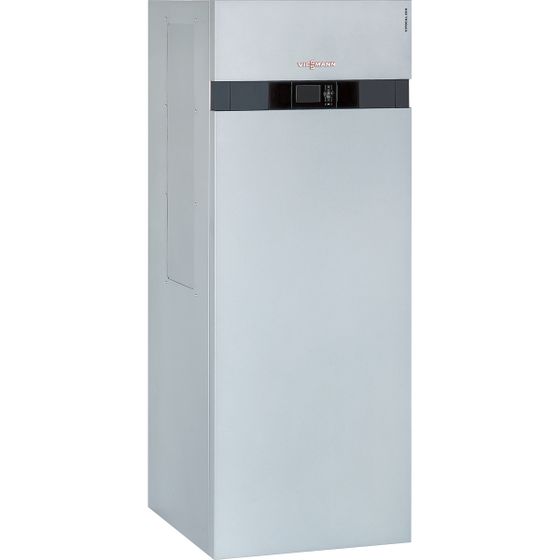

Bild öffnenViessmann Vitocal Luft-Wasser-Wärmepumpe 200-A AWO-M-E-AC 201.A10, R410A, 10,12kW bei A7/W35
Artikelnr: Z015195
Lieferung per Spedition
Versandkosten & Lieferinformationen
2 Stück sofort
versandbereit
Versand innerhalb 1 –
3 Werktagen
Mo. 30. Dezember 24 –
Do. 02. Januar 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage
Viessmann Vitocal Luft-Wasser-Wärmepumpe 200-A AWO-M-E-AC 201.A10, R410A, 10,12kW bei A7/W35
VIESSMANN Vitocal 200-A
| Typ | AWO-M-E-AC 201.A10 | |
| Mit max. Heizleistung (A7/W35) | 12,6 | kW |
Luft/Wasser-Wärmepumpe, Monoblock-Ausführung mit Außen- und Monoblock-Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- Kompakte Monoblock-Inneneinheit mit Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht.
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang/Ausstattung
Modulierende Wärmepumpe in Monoblock-Ausführung, bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.
Außeneinheit für Boden- oder Wandmontage:
Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
Inneneinheit für Wandmontage:
Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Mit integriertem Strömungswächter und Sicherheitsgruppe.
Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Regelung eines geeigneten Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel). Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält:
- Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
- Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
- COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON ist möglich (Zubehör erforderlich).
- Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
- Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.
| Farbe | ||
| Außeneinheit | Vitosilber | |
| Inneneinheit | Vitopearlwhite | |
| Bei Betriebspunkt A2/W35 | ||
| Nenn-Wärmeleistung | 5.0 | kW |
| Elektr. Leistungsaufnahme | 1,3 | kW |
| Leistungszahl (COP) | 4.0 | |
| Bei Betriebspunkt A7/W35 | ||
| Nenn-Wärmeleistung | 7.0 | kW |
| Elektr. Leistungsaufnahme | 1,5 | kW |
| Leistungszahl (COP) | 4.7 | |
| Bei Betriebspunkt A -7/W35 | ||
| Nenn-Wärmeleistung | 8.7 | kW |
| Elektr. Leistungsaufnahme | 2,8 | kW |
| Leistungszahl (COP) | 3,1 | |
| Bei Betriebspunkt A35/W18 | ||
| Kühlleistung | 7,0 | kW |
| Elektr. Leistungsaufnahme | 1,7 | kW |
| Leistungszahl (EER) | 4,1 | |
| Lufteintrittstemperatur Heizbetrieb | ||
| Lufttemperatur min. | -20 | °C |
| Lufttemperatur max. | 35 | °C |
| Lufteintrittstemperatur Kühlbetrieb | ||
| Lufttemperatur min. | 10 | °C |
| Lufttemperatur max. | 45 | °C |
| Heizwasser (Sekundärkreis) | ||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 500 | mbar |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 50 | MPa |
| Max. Vorlauftemperatur | 60 | °C |
| Zul. Betriebsdruck | 3 | bar |
| Zul. Betriebsdruck | 0,3 | MPa |
| Elektrische Werte Außeneinheit | ||
| Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | |
| Anlaufstrom Verdichter | 5 | A |
| Elektrische Werte Inneneinheit | ||
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
| Absicherung intern | T 6,3 | A |
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 | W |
| Energieeffizienzindex (EEI) Sekundärpumpe | ≤ 0,2 | |
| Nennspannung | 1/N/PE 230 V/50 Hz | |
| Nennspannung | 3/N/PE 400 V/50 Hz | |
| Heizleistung | 9 | kW |
| Kältemittel R410A | ||
| Kältemittelfüllmenge | 2,4 | kg |
| Treibhauspotenzial (GWP) | 1924 | |
| CO2-Äquivalent | 4,6 | t |
| Abmessungen Außeneinheit | ||
| Länge | 546 | mm |
| Breite | 1109 | mm |
| Höhe | 1377 | mm |
| Gewicht | 145 | kg |
| Abmessungen Inneneinheit | ||
| Länge | 370 | mm |
| Breite | 450 | mm |
| Höhe | 880 | mm |
| Gewicht | 41 | kg |
| Anschlüsse | ||
| Heizwasservorlauf | G 1 1/4 | |
| Heizwasserrücklauf | G 1 1/4 | |
| Vorlauf Speicher-Wassererwärmer | G 1 1/4 | |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Temperaturregler | ||
| Temperaturregler Klasse | III | |
| Beitrag Raumheizungs-Energieeffizienz | 1,5 | % |
| Energieeffizienz Verbund (Heizung) | 131 | % |
| Energieeffizienzklasse Verbund (Heizung) | A++ |
Weiterlesen
Downloads
Energy Fiche ErP-Datenblatt Vitocal 200-A AWO-E-AC
Energy Fiche ErP-Datenblatt Vitocal 200-A AWO-E-AC de
Datenblatt Vitocal 200-A, Luft/Wasser-Wärmepumpen mit Innen- und Außeneinheit, Monoblock-Ausführung, 2,4 bis 14,7 kW
Montageanleitung Vitocal 200-A AWO(-M)-E 201.A, Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heizbetrieb, AWO(-M)-E-AC 201.A, Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heiz- und Kühlbetrieb
Montageanleitung Vitocal 200-A AWOT(-M)-E, 221.A, Wärmepumpen-Kompaktgerät, Monoblock-Ausführung für Heizbetrieb, AWOT(-M)-E-AC, 221.A, Wärmepumpen-Kompaktgerät, Monoblock-Ausführung für Heiz- und Kühlbetrieb
EU-Konformitätserklärung Vitocal 200-A Wärmepumpen
Energy label Vitocal 200-A ErP-Label VC 200-A AWO-E-AC 201.A10
Energy label Vitocal 200-A ErP-Label VC 200-A AWO-E-AC 201.A13
Energy label Vitocal 200-A ErP-Label VC 200-A AWO-E-AC 201.A16
Energy label Vitocal 200-A ErP-Label VC 200-A AWO-M-E-AC 201.A10
Energy label Vitocal 200-A ErP-Label VC 200-A AWO-M-E-AC 201.A13
Energy label Vitocal 200-A ErP-Label VC 200-A AWO-M-E-AC 201.A16
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme,
Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch
autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten
und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der
Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen
Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt
werden.
Hersteller
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
Deutschland
Moderne Heizlösungen von Viessmann
Viessmann steht für exzellente Heizungs- und Klimatechnologie und bietet Lösungen, die sowohl effizient als auch zukunftssicher sind. Das Unternehmen vereint über 100 Jahre Erfahrung mit modernster Technologie und hat sich als eine der führenden Marken in der Branche etabliert. Viessmanns Produktauswahl reicht von hochmodernen Gasheizungen über innovative Wärmepumpen wie die Vitocal-Serie bis hin zu fortschrittlichen Solaranlagen, die alle darauf abzielen, den Energieverbrauch zu optimieren und die Umwelt zu schonen.
Die Steuerung und Anpassung der Systeme wird durch die intuitive ViCare App vereinfacht, die es den Nutzern ermöglicht, ihre Heizung flexibel zu managen. Mit zusätzlichen Plattformen wie ViGude, die eine einfache Produktauswahl und Beratung bieten, stellt Viessmann sicher, dass jeder Kunde die passende Lösung für seine spezifischen Anforderungen findet. Zudem sorgt das umfangreiche Ersatzteilangebot dafür, dass die Langlebigkeit der Anlagen maximiert wird, was zu einem höheren Nutzwert und einer nachhaltigeren Nutzung führt.
Technische Daten
| Hersteller-Warengruppe | WP Monoblock |
| Hersteller-Produktgruppe | VC 200-A IDU R410A |
| Hersteller-Artikelnummer | Z015195 |
| Hersteller | Viessmann |
| Anschluss Vorlauf/Rücklauf Sekundärkreis | G1 1/4 |
| Art des Heizgeräts | Luft/Wasser-Wärmepumpe |
| Artikelnummer | VIESSMANN-Z015195 |
| Aufstellungsart Wärmepumpe | Aussenaufstellung |
| Ausführung Wärmepumpe | Monoblock-Ausführung |
| Außeneinheit | Vitosilber |
| Außeneinheit Breite | 1109 |
| Außeneinheit Gewicht | 145 |
| Außeneinheit Höhe | 1377 |
| Außeneinheit Länge | 546 |
| Betriebsart | Luft/Wasser |
| Betriebsweise | für witterungsgeführten Betrieb |
| Energieträger | Luft/Wasser |
| Füllmenge Kältemittel werksseitig | 2,4 |
| Gewicht | 186 kg |
| Inneneinheit Breite | 450 |
| Inneneinheit Gewicht | 41 |
| Inneneinheit Höhe | 880 |
| Inneneinheit Länge | 370 |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) | 131 |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung, durchschnittliches Klima (Eta s) | 128 |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung, durchschnittliches Klima (Eta s) | 176 |
| Kältemittel | R410A |
| Kühlbetrieb | Ja |
| Kühlleistung | 7 |
| Kühlleistung max | 11 |
| Leistungsbereich min/max | 4 - 9,5 |
| Leistungsbereich min/max A7 | 5,5 - 12,6 |
| Leistungszahl (COP) | 4 |
| Leistungszahl (COP) bei A-7 | 3,1 |
| Leistungszahl (COP) bei A2/W35 | 4 |
| Leistungszahl (COP) bei A7 | 4,7 |
| Leistungszahl (EER) | 4,1 |
| Nenn-Wärmeleistung A-7/W35 | 8,7 |
| Nenn-Wärmeleistung A2/W35 | 5 |
| Nenn-Wärmeleistung A7/W35 | 7 |
| Nennspannung Verdichter | 230 |
| Regelung | Vitotronic 200 Typ WO1C |
| Schall-Leistungspegel | 55 |
| Vorlauftemperatur | 60 |
| Wärmeleistungsbereich bei A2 | 4,4 - 9,6 |
| Wärmeleistungsbereich bei A7 | 5 - 12,6 |
| WEEE-Nr. | 58723830 |
