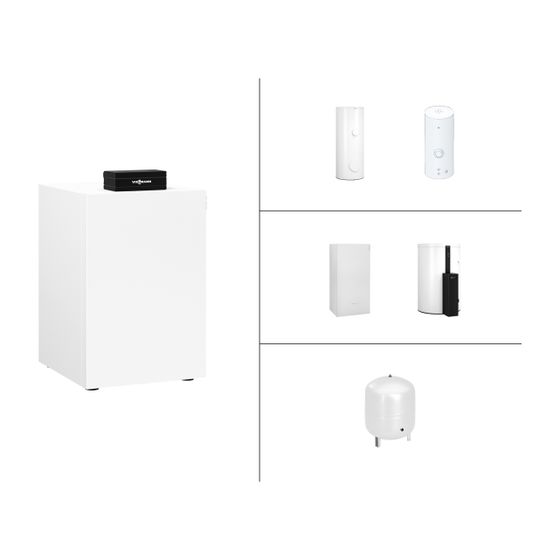

Bild öffnenViessmann Vitocal Sole-Wasser-Wärmepumpe 300-G BW 301.A29, R410A, 28,8kW bei B0/W35
VIESSMANN Vitocal 300-G
Typ | BW 301.A29 |
Sole/Wasser-Wärmepumpe als 1-stufige Wärmepumpe oder 1. Stufe (Master) einer 2-stufigen Wärmepumpe
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Monovalenter Betrieb für Raumbeheizung und Trinkwassererwärmung
- Vorlauftemperaturen bis 60 °C
- Geräusch- und schwingungsarm durch schalloptimierte Gerätekonstruktion
- Geringe Betriebskosten bei höchster Effizienz in jedem Betriebspunkt durch innovatives RCD-System (Refrigerant Cycle Diagnostic System) mit elektronischem Expansionsventil (EEV)
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige für witterungsgeführten Heizbetrieb und "natural cooling" bzw. "active cooling"
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang/Ausstattung
Sole/Wasser-Wärmepumpe in kompakter Bauweise zur Innenaufstellung. Mit permanenter Kältekreis-Überwachung und Arbeitspunkt optimierter Betriebsweise, sichergestellt durch elektronisches Expansionsventil in Verbindung mit RCD-System (Refrigerant Cycle Diagnostic System). Mit Kältemittel (R410 A). Geräusch- und schwingungsarm durch schalloptimierte Gerätekonstruktion mit doppelt gelagerten Scroll-Verdichter. Kältemodul für leichte Zugänglichkeit im Servicefall ausziehbar. Edelstahl-Plattenwärmetauscher (1.4401) für Primär- und Sekundärkreis. Mit elektronischem Anlaufstrombegrenzer für geringe Anlaufströme und integrierter Phasenüberwachung. Von oben zugänglicher Elektroanschlussbereich ermöglicht einen einfachen und ergonomischen elektrischen Anschluss der Wärmepumpe. Epoxidharzbeschichtete Verkleidung. Kältemodul ausziehbar für leichte Zugänglichkeit im Servicefall. Mit höhenverstellbaren Stellfüßen. Gerät zur Einbringung mit Hubwagen unterfahrbar.
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200 (Typ WO1C). Für Anlagen mit einem Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines Heizwasser-Durchlauferhitzers. Kühlregelfunktion "natural cooling" und "activ cooling" (Zubehör erforderlich) integriert. Mit Außentemperatursensor im Lieferumfang. Mit integrierter Eigenverbrauchsoptimierung für Solarstrom in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält:
Anlagenschalter, Betriebs- und Störanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe. Möglichkeiten zur Einstellungen für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von Temperaturen. Mit bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterumschaltung, Wartungsmeldung, kontrollierter Estrich-Trocknung und integrierter Energiebilanzierung in Verbindung mit RCD-System der Wärmepumpe (erfüllt die Anforderungen zur Förderung nach Marktanreizprogramm in Deutschland). Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung. Kommunikationsfähig über KM-BUS und LON- BUS (durch Einbau des Kommunikationsmodul LON, Zubehör). Über KM-BUS ist eine einfache Fernüberwachung und -bedienung möglich (Vitocom 100, Typ GSM2 als Zubehör erforderlich). Fernbedienung ist mit Vitotrol App und Vitocom 100, Typ LAN1 und Vitocom 200 (Zubehör) möglich. Über LON-BUS ist eine Kaskadenfunktion für bis 5 Wärmepumpen möglich und die Fernüberwachung und -bedienung der Heizungsanlage mit Vitocom 200 (Zubehör) und Vitodata 100 (Zubehör) möglich. In Verbindung mit Vitocom 300 (Zubehör) und Vitodata 300 (Zubehör) ist zusätzlich die Fernparametrierung möglich. Zugriff auf Vitodata über PC mit Internetzugang. Über LON-BUS und/oder Vitogate 200, Typ KNX (Zubehör) kommunikationsfähig mit übergeordneten Leitsystemen. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON-BUS ist möglich. Für die Funktion Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist eine Funktionserweiterung der Regelung mit der externen Erweiterung EA1 (Zubehör) erforderlich. Über die Funk-Basis (Zubehör) ist die Kommunikation mit Funk-Zubehör alternativ zu leitungsgebundenem Zubehör möglich.
Farbe | Vitosilber | |
Kältemittel R410A | ||
Kältemittelfüllmenge | 6,2 | kg |
Treibhauspotenzial (GWP) | 1924 | |
CO2-Äquivalent | 11,9 | t |
Nennspannung | ||
Verdichter | 3/N/PE 400 V/50 Hz | |
Regelung/Elektr. | 1/N/PE 230 V/50 Hz | |
Anlaufstrom | 41 | A |
Absicherung | ||
Regelung | 1xB16 | A |
Verdichter | 1xC25 | A |
Sekundärkreis | ||
Min. Heizwasser-Volumenstrom | 2550 | l/h |
Durchflusswiderstand | 38 | mbar |
Max. Vorlauftemperatur | 60 | °C |
Zul. Betriebsdruck | 3 | bar |
Primärkreis | ||
Min. Sole-Volumenstrom | 4200 | l/h |
Durchflusswiderstand | 95 | mbar |
Sole-Eintrittstemperatur max. | 25 | °C |
Sole-Eintrittstemperatur min. | - 10 | °C |
Zul. Betriebsdruck | 3 | bar |
Anschlüsse | ||
Heizungsvor- und -rücklauf | G 2 | |
Primärvor- und -rücklauf | G 2 | |
Abmessungen | ||
Länge (Tiefe) | 1.085 | mm |
Breite | 780 | mm |
Höhe | 1.267 | mm |
Gewicht | 272 | kg |
Leistungsdaten bei Betriebspunkt B0/W35 nach EN 14511 (5 K Spreizung) | ||
Nenn-Wärmeleistung | 28,8 | kW |
Kälteleistung | 23,3 | kW |
Elektr. Leistungsaufnahme | 5,96 | kW |
Leistungszahl (COP) | 4,8 | |
Schall-Leistungspegel | 48 | dB(A) |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Wärmepumpe | ||
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 211 | % |
Wärmenennleistung | 33 | kW |
Jährlicher Energieverbrauch | 12369 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 138 | % |
Wärmenennleistung | 30 | kW |
Jährlicher Energieverbrauch | 16949 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 204 | % |
Wärmenennleistung | 43 | kW |
Jährlicher Energieverbrauch | 19831 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 137 | % |
Wärmenennleistung | 39 | kW |
Jährlicher Energieverbrauch | 26647 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 213 | % |
Wärmenennleistung | 29 | kW |
Jährlicher Energieverbrauch | 6980 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 139 | % |
Wärmenennleistung | 26 | kW |
Jährlicher Energieverbrauch | 9505 | kWh |
Schallleistungspegel Außen | - | dB |
Schallleistungspegel Innen | 48 | dB |
Temperaturregler | ||
Temperaturregler Klasse | III | |
Beitrag Raumheizungs-Energieeffizienz | 1,5 | % |
Energieeffizienz Verbund (Heizung) | 140 | % |
Energieeffizienzklasse Verbund (Heizung) | A++ |
Weiterlesen
Downloads
Montageanleitung Vitocal 300-G BW/BWS 301.A21 bis A45, Wärmepumpe mit elektrischem Antrieb, 1- und 2-stufig, Sole/Wasser-Wärmepumpe: 21,2 bis 85,6 kW, Mit Umbausatz als Wasser/Wasser-Wärmepumpe: 28,1 bis 117,8 kW
Datenblatt Vitocal 300-G/350-G, Sole/Wasser-Wärmepumpen 20,5 bis 85,6 kW, Wasser/Wasser-Wärmepumpen 25,4 bis 117,8 kW, 1- und 2-stufig
EU-Konformitätserklärung Vitocal 300-G Konf. BW/BWS 301.A21 bis A45, Wärmepu... BW/BWS 301.A21 bis A45, Wärmepumpe mit elektrischem Antrieb, 1- und 2-stufig Sole/Wasser-Wärmepumpe: 21,2 bis 85,6 kW Mit Umbausatz als Wasser/Wasser-Wärmepumpe: 28,1 bis 117,8 kW
Vitocal 300-G Montageanleitung Vitotrans 222
Montageanleitung Vitocal 300-G Für Vitotrol 200, 300A und 300B Best.-Nr. 7438 537
Bedienungsanleitung Vitocal 300-G Funk-Fernbedienung für Wärmepumpenregelung Vitotronic 200, Typ WO1C
Bedienungsanleitung Vitocal 300-G Heizungsanlage und Wohnungslüftungs-System mit Wärmepumpenregelung Vitotronic 200, Typ WO1C
Energy Fiche ErP-Datenblatt Vitocal 300-G BW 301.Axx
Energy label ErP-Label Vitocal 300-G BW 301.A29
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme,
Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch
autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten
und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der
Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen
Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt
werden.
Moderne Heizlösungen von Viessmann
Viessmann steht für exzellente Heizungs- und Klimatechnologie und bietet Lösungen, die sowohl effizient als auch zukunftssicher sind. Das Unternehmen vereint über 100 Jahre Erfahrung mit modernster Technologie und hat sich als eine der führenden Marken in der Branche etabliert. Viessmanns Produktauswahl reicht von hochmodernen Gasheizungen über innovative Wärmepumpen wie die Vitocal-Serie bis hin zu fortschrittlichen Solaranlagen, die alle darauf abzielen, den Energieverbrauch zu optimieren und die Umwelt zu schonen.
Die Steuerung und Anpassung der Systeme wird durch die intuitive ViCare App vereinfacht, die es den Nutzern ermöglicht, ihre Heizung flexibel zu managen. Mit zusätzlichen Plattformen wie ViGude, die eine einfache Produktauswahl und Beratung bieten, stellt Viessmann sicher, dass jeder Kunde die passende Lösung für seine spezifischen Anforderungen findet. Zudem sorgt das umfangreiche Ersatzteilangebot dafür, dass die Langlebigkeit der Anlagen maximiert wird, was zu einem höheren Nutzwert und einer nachhaltigeren Nutzung führt.
Technische Daten
Hersteller-Warengruppe | Großwärmepumpen |
Hersteller-Produktgruppe | Vitocal 300-G gr |
Hersteller-Artikelnummer | Z012779 |
Hersteller | Viessmann |
Anlage | 1 Heizkreis ohne Mischer 1 Heizkreis mit Mischer Trinkwassererwärmung |
Art des Heizgeräts | Sole/Wasser-Wärmepumpe |
Artikelnummer | VIESSMANN-Z012779 |
Aufstellungsart Wärmepumpe | Innenaufstellung |
Ausführung | Master |
Ausführung Wärmepumpe | Monoblock-Ausführung |
Bauart | einstufig/zweistufig |
Betriebsart | Sole/Wasser |
Betriebspunkt | B0/W35 |
Betriebsweise | für witterungsgeführten Betrieb |
Breite | 780 |
Energieträger | Sole/Wasser |
Gewicht | 272 |
Gewicht | 272 kg |
Höhe | 1267 |
Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) | 140 |
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung, durchschnittliches Klima (Eta s) | 138 |
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung, durchschnittliches Klima (Eta s) | 211 |
Kühlbetrieb | Nein |
Leistungszahl (COP) | 4,8 |
Länge | 1085 |
Nenn-Wärmeleistung B0/W35 | 28,8 |
Nennspannung Verdichter | 400 |
Regelung | Vitotronic 200 Typ WO1C |
Vorlauftemperatur | 60 |
WEEE-Nr. | 58723830 |
